Card đồ họa (VGA) là linh kiện đắt giá nhất trong một hệ thống máy tính hiện đại, đồng thời cũng là bộ phận gánh chịu tải trọng nhiệt và điện năng lớn nhất. vn, mỗi ngày bàn làm việc của tôi tiếp nhận hàng chục ca lỗi VGA khác nhau, từ những hiện tượng chập cháy nguồn vcore do sốc điện cho đến những lỗi rách hình do hở chân đóng gói GPU (chip xử lý đồ họa).
Bài viết này không phải là tập hợp các lý thuyết chung chung sao chép trên mạng. Đây là tài liệu tổng hợp thực tế từ hàng ngàn ca sửa chữa phần cứng thực tế tại phòng lab của chúng tôi, giúp bạn đọc từ người dùng phổ thông, kỹ thuật viên cấp độ 1 cho đến các đồng nghiệp trong ngành nhận diện chính xác triệu chứng, khoanh vùng linh kiện lỗi và đưa ra phương án xử lý tối ưu nhất.
1. Giải phẫu hệ thống VGA và các nguyên nhân gây hỏng hóc cốt lõi
Trước khi đi sâu vào việc chẩn đoán bệnh, chúng ta cần hiểu rõ cấu trúc vật lý của một chiếc card đồ họa rời hiện đại. Một bo mạch VGA hoàn chỉnh gồm các khối chức năng chính sau:
- Khối GPU (Graphics Processing Unit): Trái tim của toàn bộ hệ thống, chứa hàng tỷ bóng bán dẫn, chịu trách nhiệm xử lý đồ họa song song.
- Khối VRAM (Video RAM): Các chip nhớ giao tiếp trực tiếp với GPU qua bus dữ liệu rộng (từ 128-bit đến 384-bit hoặc cao hơn).
- Khối nguồn VRM (Voltage Regulator Module): Bao gồm các IC điều khiển nguồn (PWM Controller), các mosfet tầng cao/thấp (High-side/Low-side MOSFET), cuộn cảm (Choke) và tụ lọc (Filter Capacitor) cấp điện áp riêng biệt cho GPU, VRAM và bộ điều khiển trung tâm.
- Giao tiếp PCIe Bus & Cổng xuất hình: Khe cắm PCIe x16 kết nối trực tiếp với Mainboard, kết hợp với các cổng HDMI, DisplayPort xuất tín hiệu màn hình.
Các nguyên nhân chủ yếu dẫn đến hỏng hóc VGA
1. Sốc nhiệt (Thermal Shock): Hiện tượng co giãn vật liệu liên tục do chu kỳ bật/tắt máy hoặc chơi game nặng kéo dài khiến các mối hàn chì bi dưới gầm GPU hoặc VRAM bị nứt gãy (hở chân).
2. Sốc điện và dòng điện không ổn định: Nguồn máy tính (PSU) kém chất lượng, sụt áp đường 12V cấp cho khe PCIe và cáp nguồn phụ (6-pin/8-pin/12VHPWR), làm chết IC nguồn hoặc đánh thủng tầng MOSFET.
3. Oxy hóa và độ ẩm: Môi trường không khí tại Việt Nam có độ ẩm cao, cộng với bụi bẩn tích tụ lâu ngày tạo thành lớp màng dẫn điện ăn mòn các đường mạch nhỏ trên bo mạch (PCB) hoặc làm rỉ sét chân linh kiện.
4. Lỗi linh kiện tự nhiên: Chip nhớ VRAM bị suy giảm tuổi thọ do hoạt động ở nhiệt độ cao quá giới hạn (đặc biệt là các dòng GDDR6X trên RTX 3080/3090/4080/4090).
2. Phân loại các triệu chứng lỗi VGA thực tế trên lâm sàng
Tại VietITPro.vn, chúng tôi phân loại lỗi VGA dựa trên biểu hiện triệu chứng xuất hiện trên màn hình và phản ứng của hệ thống. Dưới đây là bảng đối chiếu trực quan giúp kỹ thuật viên khoanh vùng nhanh chóng:
3. Quy trình chẩn đoán phần cứng chuyên sâu tại phòng Lab
Khi một chiếc VGA được đưa lên bàn kỹ thuật, việc cắm thử vào máy tính chỉ là bước khởi đầu. Một quy trình chẩn đoán chuẩn mực đòi hỏi các bước thực hiện nghiêm ngặt sau:
Bước 1: Kiểm tra ngoại quan và đo đạc tổng trở (Cold Test)
Trước khi cấp nguồn điện cho VGA, kỹ thuật viên tuyệt đối không được cắm ngay vào máy tính nếu nghi ngờ có chạm chập.
- Sử dụng đồng hồ vạn năng (Digital Multimeter) ở chế độ đo thông mạch hoặc diode.
- Đo tổng trở các đường nguồn chính: Đường 12V từ khe PCIe và nguồn phụ, đường 5V, 3.3V, nguồn Vcore cho GPU (thường có tổng trở rất thấp, từ vài chục ohm trở xuống), nguồn VRAM (thường từ hàng chục đến hàng trăm ohm).
- Nếu phát hiện tổng trở đường nguồn nào bằng 0 (chập thông mạch), tiến hành dò tìm linh kiện gây chập bằng phương pháp cấp dòng áp thấp (Inject Voltage) kết hợp với cồn hoặc camera nhiệt để tìm linh kiện bị nóng bất thường.
Bước 2: Kiểm tra nguồn thời gian thực (Hot Test)
Sau khi xác định không có hiện tượng chạm chập trên mạch, cắm VGA vào Mainboard thử nghiệm (hoặc đế test chuyên dụng) và cấp nguồn.
- Kiểm tra sự xuất hiện của các mức điện áp theo đúng thứ tự khởi động (Power Sequence):
1. Điện áp 3.3V (LV / Standby / PCIe Bus)
2. Điện áp 5V (nếu có trên mạch)
3. Điện áp VCC_PLL hoặc VDDCI (cho bộ điều khiển bộ nhớ)
4. Điện áp VRAM (VDDQ / VPP)
5. Điện áp chính Vcore cấp cho GPU (được kích hoạt sau cùng khi GPU hoàn tất quá trình tự kiểm tra POST).
- Nếu thiếu bất kỳ một mức áp nào, truy ngược về IC điều khiển tương ứng để kiểm tra chân lệnh Enable (EN), chân cấp nguồn nuôi (VCC) và các linh kiện hồi tiếp (Feedback).
Bước 3: Chẩn đoán lỗi VRAM bằng phần mềm chuyên dụng (MATS/MODS)
Đối với các trường hợp VGA lên hình nhưng bị rách hình, treo máy khi chơi game, hoặc lỗi mã code 43 trong Device Manager của Windows, thủ phạm thường là chip VRAM.
- Chúng tôi sử dụng bộ phần mềm chẩn đoán MATS (Memory Area Test System) chạy trên môi trường DOS (FreeDOS khởi động từ USB).
- Lệnh kiểm tra phổ biến cho các dòng card Nvidia đời mới:
mats -e 40 -gf(kiểm tra toàn bộ dung lượng VRAM và trả về bảng mã lỗi chi tiết cho từng chip nhớ). - Bảng kết quả sẽ chỉ ra chính xác chip VRAM ở vị trí nào (ví dụ: U1, U2, U3...) bị lỗi parity hoặc lỗi bit dữ liệu, từ đó kỹ thuật viên tiến hành thay thế chính xác con chip đó bằng trạm khò hàn nhiệt độ chuẩn.
4. Các giải pháp khắc phục pan bệnh thực tế tại VietITPro.vn
Trường hợp 1: Sửa chữa và thay thế linh kiện khối nguồn VRM
Khối nguồn là nơi chịu áp lực điện năng lớn nhất nên tỷ lệ hỏng hóc cao.
- Biện pháp: Khi bị cháy nổ MOSFET tầng cao hoặc thấp, cần thay thế đồng bộ cả cặp MOSFET (hoặc cả một pha nguồn nếu là DrMOS tích hợp) cùng với IC quản lý dao động PWM điều khiển pha đó. Việc chỉ thay một con MOSFET mà không kiểm tra kỹ IC driver phía trước sẽ khiến linh kiện mới tiếp tục bốc khói ngay khi cấp nguồn.
- Lưu ý kỹ thuật: Sử dụng mỏ hàn và máy hàn khí nóng có kiểm soát nhiệt độ chính xác, dung môi trợ hàn (flux) chất lượng cao để tránh làm tốc mạch hoặc phồng rộp các linh kiện dán xung quanh.
Trường hợp 2: Đóng chip (BGA Reflow / Reballing) GPU và VRAM
Nhiều người dùng lầm tưởng mọi lỗi VGA đều có thể "hơ nóng" (khò lửa) là xong. Thực tế, phương pháp reflow tạm bợ chỉ mang tính chất chữa cháy vài ngày.
- Quy trình chuẩn kỹ thuật:
1. Đưa bo mạch lên máy đóng chip BGA chuyên dụng (Infrared BGA Rework Station) với biểu đồ nhiệt (Profile) được lập trình riêng biệt cho từng loại chip (GPU Nvidia, AMD hoặc Intel Arc) để tránh làm cong vênh PCB hoặc phồng nhân chip.
2. Tách chip GPU/VRAM ra khỏi bo mạch, làm sạch toàn bộ lớp chì cũ trên chân chip và trên bề mặt PCB bằng bấc hút chì và mỏ hàn nhiệt độ thấp.
3. Tiến hành trồng lại bi chì mới (Reballing) bằng khuôn thép chuyên dụng (Stencil) và các viên bi chì chuẩn kích thước (0.3mm, 0.4mm, 0.5mm tùy dòng chip).
4. Căn chỉnh chính xác vị trí, đưa lên máy đóng chip để hàn chết chip trở lại bo mạch với biên độ nhiệt chuẩn xác.
Trường hợp 3: Khắc phục lỗi quạt tản nhiệt và keo tản nhiệt khô cứng
Nhiệt độ là kẻ thù số một của VGA. Keo tản nhiệt sau 2-3 năm sử dụng sẽ bị khô cứng, mất khả năng dẫn nhiệt, dẫn đến hiện tượng quá nhiệt (Thermal Throttling) làm tụt xung nhịp nghiêm trọng.
- Giải pháp: Vệ sinh toàn bộ bụi bẩn bám trên các lá tản nhiệt đồng/nhôm. Thay thế keo tản nhiệt cao cấp có độ dẫn nhiệt cao (như Thermal Grizzly Kryonaut, Noctua NT-H2) hoặc sử dụng miếng đệm tản nhiệt dạng pha chuyển đổi (Phase Change Thermal Pad) cho phần VRAM và MOSFET để đảm bảo hiệu suất truyền nhiệt tối ưu nhất. Đối với các dòng card cao cấp sinh nhiệt lớn, việc thay thế pad nhiệt đúng độ dày (độ dày sai sẽ làm vênh tản nhiệt, khiến GPU không tiếp xúc sát với đế đồng) là yếu tố quyết định sự sống còn của linh kiện.
5. Kinh nghiệm phòng ngừa và bảo dưỡng VGA kéo dài tuổi thọ
Để giảm thiểu tối đa rủi ro hỏng hóc và chi phí sửa chữa tốn kém, dưới đây là những lời khuyên thực tế từ các kỹ sư của VietITPro.vn dành cho người dùng máy tính:
1. Đầu tư nguồn máy tính (PSU) chất lượng cao: Hãy chọn nguồn đạt chuẩn từ 80 Plus Bronze trở lên, có công suất thực dư dả so với khuyến nghị của nhà sản xuất VGA (ví dụ VGA ăn 300W nên chọn nguồn tối thiểu 650W - 750W chất lượng tốt). Nguồn tốt sẽ bảo vệ VGA khỏi các hiện tượng sốc điện, dao động điện áp đường 12V.

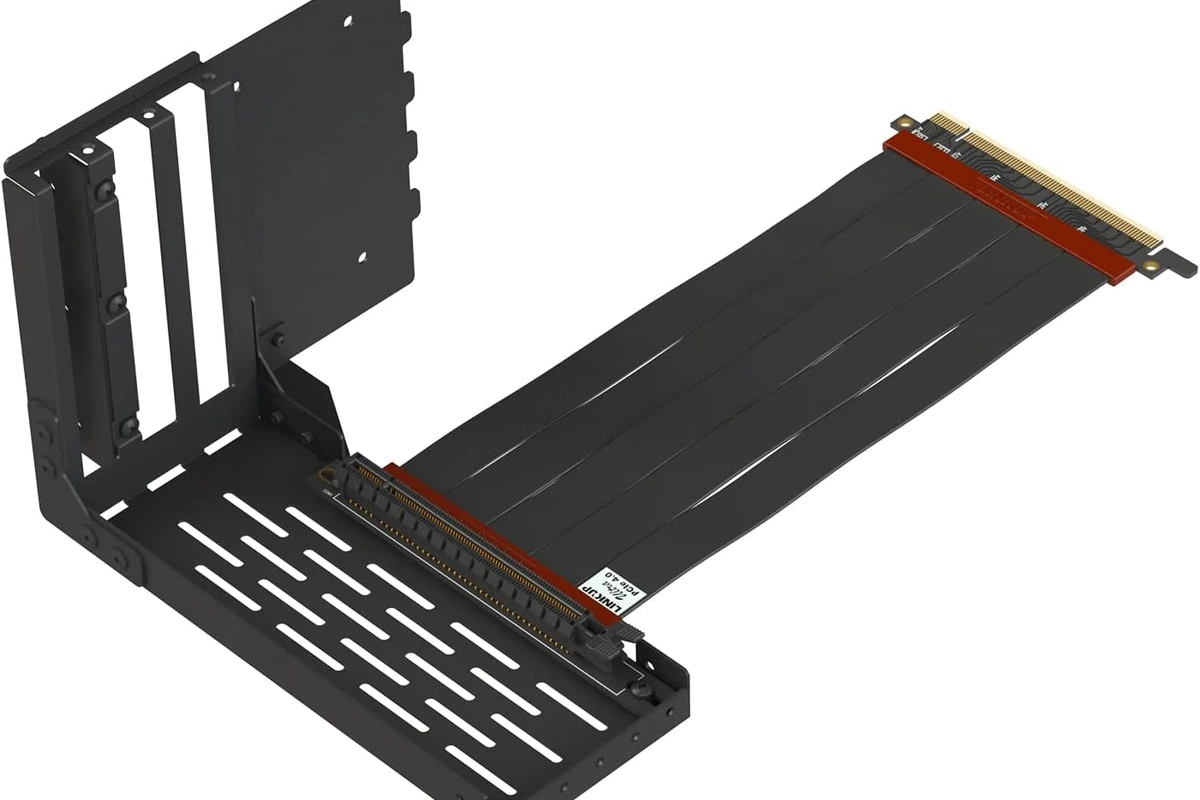

2. Sử dụng giá đỡ VGA (VGA Holder): Các dòng card đồ họa hiện nay có kích thước và trọng lượng vô cùng lớn (lên tới 1.5kg - 2kg). Việc không sử dụng giá đỡ sẽ làm cong vênh khe cắm PCIe trên Mainboard và làm nứt chân hàn BGA của GPU theo thời gian do trọng lực kéo xuống.
3. Thiết lập đường cong quạt (Fan Curve) hợp lý: Đừng để quạt chạy ở chế độ thụ động (Semi-passive - quạt đứng yên khi dưới 50 độ C) nếu máy tính đặt trong môi trường oi bức, không gian kín. Việc duy trì nhiệt độ Idle ở mức 35 - 45 độ C và Fullload dưới 75 độ C sẽ kéo dài tuổi thọ chip nhớ và nhân GPU lên gấp đôi.
4. Bảo dưỡng định kỳ 12 tháng/lần: Mang máy đi vệ sinh, tra lại keo tản nhiệt và thay thế pad nhiệt định kỳ mỗi năm một lần, đặc biệt với những ai thường xuyên chơi game nặng hoặc chạy các tác vụ AI/Render đồ họa liên tục.
6. Giải đáp các câu hỏi thường gặp (FAQ)
Câu hỏi 1: Card VGA của tôi bị lỗi Code 43 trong Device Manager, có phải đã hỏng hẳn chip GPU không?
Trả lời: Không hẳn. Mã lỗi Code 43 trên Windows chỉ báo hiệu rằng thiết bị đồ họa đã dừng hoạt động do gặp sự cố phần cứng hoặc phần mềm. Nguyên nhân có thể do lỗi driver, lỗi BIOS của VGA, lỗi một hoặc nhiều chip VRAM, hoặc do chạm nguồn phụ. Cần phải đưa qua phòng lab để chạy phần mềm test VRAM MATS mới xác định chính xác được thủ phạm.
Câu hỏi 2: Sửa VGA bằng phương pháp đóng chip BGA thì dùng được bao lâu? Liệu có bị lại không độ bền có cao không?
Trả lời: Độ bền của việc đóng chip BGA phụ thuộc hoàn toàn vào tay nghề kỹ thuật viên, chất lượng bi chì sử dụng và quan trọng nhất là tình trạng thực tế của nhân GPU. Nếu bản thân nhân GPU chưa bị lão hóa silicon bên trong, được thực hiện bằng máy móc chuẩn xác và hệ thống tản nhiệt sau đó hoạt động tốt, VGA hoàn toàn có thể hoạt động bền bỉ thêm nhiều năm nữa. Tại VietITPro.vn, chúng tôi áp dụng quy trình reballing chuẩn công nghiệp đi kèm chính sách bảo hành nghiêm túc cho dịch vụ này.
Câu hỏi 3: Tôi có thể tự thay keo tản nhiệt cho VGA tại nhà không?
Trả lời: Bạn hoàn toàn có thể tự làm nếu có đôi tay khéo léo và các dụng cụ phù hợp (tua vít chuyên dụng, khăn lau sạch, keo tản nhiệt chất lượng). Tuy nhiên, cần hết sức lưu ý:
- Tháo cáp nguồn quạt tản nhiệt thật nhẹ nhàng để không làm đứt chân cắm trên bo mạch VGA.
- Chú ý độ dày của các miếng thermal pad trên VRAM và VRM. Nếu bạn làm mất hoặc thay sai độ dày pad (quá dày hoặc quá mỏng), tản nhiệt sẽ không áp sát được vào GPU, dẫn đến tình trạng nhiệt độ tăng vọt lên 100 độ C ngay khi vừa bật máy.
Lời kết
Việc chẩn đoán và khắc phục lỗi VGA đòi hỏi sự kết hợp hoàn hảo giữa kiến thức điện tử chuyên sâu, trang thiết bị đo đạc hiện đại và kinh nghiệm thực tế qua nhiều năm tháng. Hy vọng bài viết phân tích toàn diện này từ VietITPro.vn đã cung cấp cho bạn đọc cái nhìn chân thực, khoa học và hữu ích nhất về thế giới phần cứng card đồ họa. Nếu bạn đang gặp phải các sự cố phức tạp với chiếc VGA của mình, hãy mang đến trung tâm của chúng tôi để được kiểm tra và tư vấn giải pháp sửa chữa tối ưu, tiết kiệm chi phí nhất.
