Phân tích VRM trên mainboard laptop: Chìa khóa hiệu năng & độ bền ẩn sau bo mạch

PRO

VietITPro Center✓ Tác giả xác thực

Cập nhật ngày 04/11/2024

Tóm tắt nội dung bài viết

Khám phá vai trò của VRM (Voltage Regulator Module) trên mainboard laptop, và tại sao chất lượng VRM lại ảnh hưởng trực tiếp đến hiệu suất, độ bền và nhiệt độ máy.

Phân tích VRM trên mainboard laptop: Chìa khóa hiệu năng & độ bền ẩn sau bo mạch — Hình ảnh kỹ thuật thực tế từ VietITPro Center

Mục lục bài viết

1.VRM là gì? Giải thích khái niệm cơ bản 2.Thành phần cấu tạo của một hệ thống VRM trên laptop MOSFET (Metal–Oxide–Semiconductor Field-Effect Transistor)Choke (Inductor)Tụ điện (Capacitor)Controller 3.Vì sao VRM quan trọng với CPU, GPU & linh kiện chính?⚙️ VRM cấp nguồn trực tiếp cho 4.Chất lượng VRM ảnh hưởng thế nào đến hiệu năng?Ảnh hưởng hiệu năng trực tiếp Ví dụ thực tế Kết quả 5.VRM và hiện tượng throttling – Giới hạn hiệu năng tiềm ẩn Q ❗ Throttling là gì?Nguyên nhân phổ biến của throttling 6.Tản nhiệt VRM trên laptop: Giải pháp nào hiệu quả?Cách hãng làm mát VRM Cải thiện tại nhà 7.Thực tế sửa chữa: VRM lỗi gây ra gì?❌ Triệu chứng Khi kiểm tra 8.So sánh VRM trên laptop giá rẻ vs laptop cao cấp 9.Kết luận: Khi “những linh kiện giấu mặt” quyết định sự bền bỉ Tư vấn kiểm tra và sửa chữa tại VietITPro

VRM là gì? Giải thích khái niệm cơ bản
Thành phần cấu tạo của một hệ thống VRM trên laptop
Vì sao VRM quan trọng với CPU, GPU & linh kiện chính?
Chất lượng VRM ảnh hưởng thế nào đến hiệu năng?
VRM và hiện tượng throttling – Giới hạn hiệu năng tiềm ẩn
Tản nhiệt VRM trên laptop: Giải pháp nào hiệu quả?
Thực tế sửa chữa: VRM lỗi gây ra gì?
So sánh VRM trên laptop giá rẻ vs laptop cao cấp
Kết luận: Khi “những linh kiện giấu mặt” quyết định sự bền bỉ

1.VRM là gì? Giải thích khái niệm cơ bản

VRM (Voltage Regulator Module) là mô-đun điều chỉnh điện áp – có nhiệm vụ biến đổi nguồn điện từ pin hoặc adapter (thường là 19V) thành các mức điện áp phù hợp cho CPU, GPU, RAM, chipset và các linh kiện khác trên mainboard.

CPU cần nguồn điện rất ổn định ở mức khoảng 0.8V – 1.5V
Nếu VRM không chính xác → có thể gây sụt áp, mất ổn định hoặc cháy CPU

Dù nhỏ và ít được chú ý, VRM chính là "bộ cấp nguồn sống" cho toàn bộ laptop.

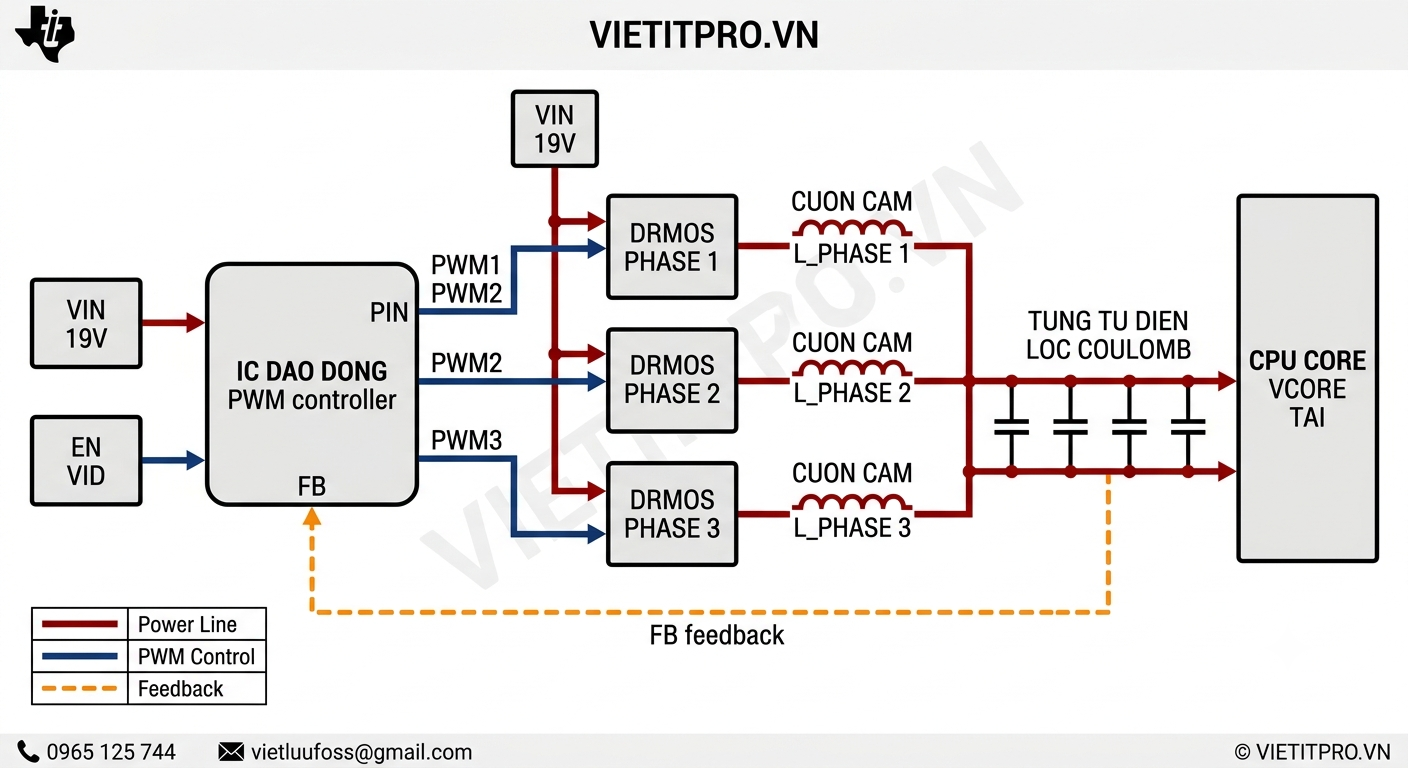

2.Thành phần cấu tạo của một hệ thống VRM trên laptop

Một VRM điển hình gồm các thành phần:

MOSFET (Metal–Oxide–Semiconductor Field-Effect Transistor)

Thành phần chính chuyển đổi dòng điện
Chịu tải lớn, nóng khi hoạt động
Số lượng & chất lượng MOSFET ảnh hưởng đến hiệu suất VRM

Choke (Inductor)

Cuộn cảm giúp làm mịn dòng điện
Giảm nhiễu, ổn định điện áp trước khi vào CPU

Tụ điện (Capacitor)

Lưu trữ điện năng, giảm dao động
Giúp điện áp đầu ra mượt và không bị "sụp nguồn"

Controller

IC điều khiển giúp điều phối toàn bộ hoạt động của VRM
Can thiệp khi quá nhiệt, đo điện áp, theo dõi tải

3.Vì sao VRM quan trọng với CPU, GPU & linh kiện chính?

⚙️ VRM cấp nguồn trực tiếp cho

CPU: Mỗi nhân CPU cần điện năng ổn định để duy trì hiệu suất
GPU tích hợp hoặc rời: Nếu dùng chung mainboard
RAM & chipset: Các nguồn phụ thường tách riêng nhưng liên quan
NPU, SSD NVMe, các mạch đặc biệt (trên Mac, ARM…)

Nếu VRM không đủ mạnh hoặc không tản tốt, sẽ gây ra:

Sụt áp, dẫn tới lỗi hệ thống
CPU tự giảm xung để bảo vệ
Hệ điều hành bị treo, tắt đột ngột

4.Chất lượng VRM ảnh hưởng thế nào đến hiệu năng?

Ảnh hưởng hiệu năng trực tiếp

VRM tốt giúp CPU giữ xung cao lâu hơn mà không bị giảm do nhiệt hoặc thiếu nguồn
VRM yếu sẽ khiến CPU hạ xung (throttling) liên tục → máy chậm dù CPU mạnh

Ví dụ thực tế

Hai laptop cùng dùng Intel Core i7-12700H
→ Máy A (VRM 6 phase, tản VRM tốt): CPU giữ xung 4.2GHz liên tục
→ Máy B (VRM 3 phase, không có heatsink): CPU giảm xuống 2.6GHz sau 5 phút stress

Kết quả

Máy B render chậm hơn 25–30%
Quạt kêu to, máy nóng, pin nhanh chai

5.VRM và hiện tượng throttling – Giới hạn hiệu năng tiềm ẩn

Q ❗ Throttling là gì?

CPU/GPU giảm xung nhịp chủ động để giảm nhiệt độ hoặc bảo vệ nguồn điện
Thường xảy ra do VRM quá nhiệt, không đủ cấp dòng
Dù CPU mạnh, nhưng hiệu năng thực tế lại thấp

Nguyên nhân phổ biến của throttling

VRM thiếu phase (số pha điện ít)
Dùng MOSFET rẻ, không đủ dòng
Không có tản nhiệt VRM
Dán sai keo tản hoặc không tiếp xúc đủ

➡️ Nếu bạn cảm thấy laptop chạy nóng, lag bất thường khi render, chơi game → nên kiểm tra VRM.

6.Tản nhiệt VRM trên laptop: Giải pháp nào hiệu quả?

Cách hãng làm mát VRM

Laptop cao cấp: Tản nhôm hoặc đồng phủ MOSFET
Laptop gaming: Dùng heatpipe chia nhiệt từ VRM → quạt chính
Ultrabook/mỏng nhẹ: Thường không có tản riêng → dễ quá nhiệt

Cải thiện tại nhà

Vệ sinh bụi khu vực VRM
Dán thêm tản đồng mỏng (cẩn thận đo kích thước)
Tra keo tản loại tốt nếu mở máy

7.Thực tế sửa chữa: VRM lỗi gây ra gì?

Tại VietITPro, nhiều laptop gặp các lỗi liên quan đến VRM như:

❌ Triệu chứng

Bật máy không lên nguồn
Cắm sạc nhưng không chạy CPU
CPU chớp tắt nguồn, reset vòng lặp
Quá nhiệt dù dùng tác vụ nhẹ

Khi kiểm tra

MOSFET chạm, phồng, chết tải
IC điều khiển VRM lỗi → không kích được CPU
Nhiều tụ điện rò rỉ, gây dao động điện áp

➡️ Cần sửa/ép lại MOSFET, thay IC VRM hoặc hồi phục pad nguồn

8.So sánh VRM trên laptop giá rẻ vs laptop cao cấp


Tiêu chí	Laptop giá rẻ	Laptop cao cấp
Phase VRM	2–3 phase	6–10 phase
MOSFET chất lượng	Trung bình, nóng nhanh	Loại tốt, dẫn điện ổn định
Tản nhiệt cho VRM	Thường không có	Có heatpipe, thermal pad hoặc heatsink
Hiệu năng CPU ổn định	Kém khi chạy nặng	Duy trì xung cao trong thời gian dài
Tuổi thọ mainboard	Dưới 3 năm nếu dùng nặng	Trên 5 năm nếu bảo quản tốt

9.Kết luận: Khi “những linh kiện giấu mặt” quyết định sự bền bỉ

VRM không phải là phần dễ nhìn thấy, nhưng lại ảnh hưởng cực lớn đến:

Hiệu suất thực tế của CPU
Khả năng duy trì hiệu năng lâu dài
Độ bền mainboard & pin
Tổng thể trải nghiệm dùng máy

Khi chọn laptop, đừng chỉ nhìn vào CPU/GPU trên giấy. Hãy xem thiết kế VRM, hệ thống tản nhiệt, số phase và đánh giá thực tế từ người dùng kỹ thuật.
