1. TỔNG QUAN KIẾN TRÚC ĐIỆN TỬ VÀ SƠ ĐỒ KHỐI NỀN TẢNG SEASONIC PRIME TRÊN ASUS ROG THOR 1200W PLATINUM II
Nguồn máy tính cao cấp ASUS ROG Thor 1200W Platinum II (1200P2) được xây dựng trên nền tảng thiết kế OEM Seasonic Prime Ultra Platinum danh tiếng, được tùy biến mở rộng với hệ thống vi điều khiển giám sát dòng điện thực, màn hình OLED hiển thị công suất tiêu thụ theo thời gian thực (Real-time Power Meter) và hệ thống tản nhiệt nhôm khối ROG heatsink tăng cường diện tích tản nhiệt.
Để đạt hiệu suất năng lượng đạt chuẩn 80 PLUS Platinum (hiệu suất ≥ 92% ở 50% tải) và đáp ứng các tiêu chuẩn khắt khe về hệ số công suất (PF > 0.99), hệ thống cung cấp năng lượng này áp dụng cấu trúc biến đổi điện áp nhiều tầng phức tạp.
+---------------------------------------------------------------------------------------------------+
| KIẾN TRÚC TỔNG THỂ ASUS ROG THOR 1200P2 |
+---------------------------------------------------------------------------------------------------+
| [Đầu vào AC 100-240V] |
| │ |
| ▼ |
| [Lọc nhiễu EMI 2 tầng (X-cap, Y-cap, Common Mode Choke)] |
| │ |
| ▼ |
| [Mạch bảo vệ Quá áp / Dòng khởi động (MOV, NTC Thermistor & Bypass Relay)] |
| │ |
| ▼ |
| [Cầu chỉnh lưu đôi GBU2508 song song] ───► [Đo điện áp DC chỉnh lưu (~310V Peak)] |
| │ |
| ▼ |
| [Mạch Interleaved Active PFC (IC TI UCC28070 + Cặp MOSFET Infineon CoolMOS 600V + SiC Diodes)] |
| │ |
| ├──────────────────────────────────────────────┐ |
| ▼ ▼ |
| [Tụ lọc trung gian VBUS 390V DC (1000µF+)] [Cảm biến dòng Shunt & MCU Màn hình OLED] |
| │ |
| ▼ |
| [Mạch Cầu Đầy Full-Bridge LLC Resonant Controller (CM6901)] |
| │ |
| ▼ |
| [Biến áp xung chính High-Frequency Transformer] |
| │ |
| ▼ |
| [Chỉnh lưu đồng b Synchronous Rectification (SR MOSFETs 12V)] |
| │ |
| ├──────────────────────────────────────────────┐ |
| ▼ ▼ |
| [Đường nguồn chính +12V DC] [Mạch hạ áp DC-DC Buck (APW7159)] |
| │ |
| ├────────────────────┐ |
| ▼ ▼ |
| [Đường +5V DC] [Đường +3.3V DC] |
+---------------------------------------------------------------------------------------------------+1.1. Khối lọc nhiễu EMI và Chỉnh lưu sơ cấp
Tầng lọc EMI: Gồm 2 tầng lọc nhiễu vi sai (Differential Mode) và nhiễu chung (Common Mode) kết hợp các tụ điện X2 (0.47µF - 1µF), tụ Y2 (2.2nF - 4.7nF) và các cuộn cảm lọc nhiễu lõi Ferrite Toroid. Mạch bảo vệ quá áp dòng đột biến: Sử dụng biến trở oxit kim loại MOV (Metal Oxide Varistor) 14mm/20mm chống sét/Xung điện áp lưới, kết hợp trở nhiệt NTC (Negative Temperature Coefficient) hạn chế dòng nạp ban đầu cho tụ bus. Một Rơ-le (Bypass Relay) được điều khiển kích đóng song song với NTC ngay khi mạch PFC khởi động nhằm ngắt NTC ra khỏi mạch, tối ưu hóa hiệu suất và giảm tổn hao công suất nhiệt. Cầu chỉnh lưu (Bridge Rectifier): Sử dụng 2 IC cầu chỉnh lưu dòng cao GBU2508 (25A, 800V) đấu song song trên cùng một phiến tản nhiệt nhôm để phân tán dòng điện, giảm trở kháng nhiệt (R_{theta JC}) và chịu tải tối đa lên tới 50A.1.2. Mạch nâng áp Active PFC xen kẽ (Interleaved Active PFC Topology)

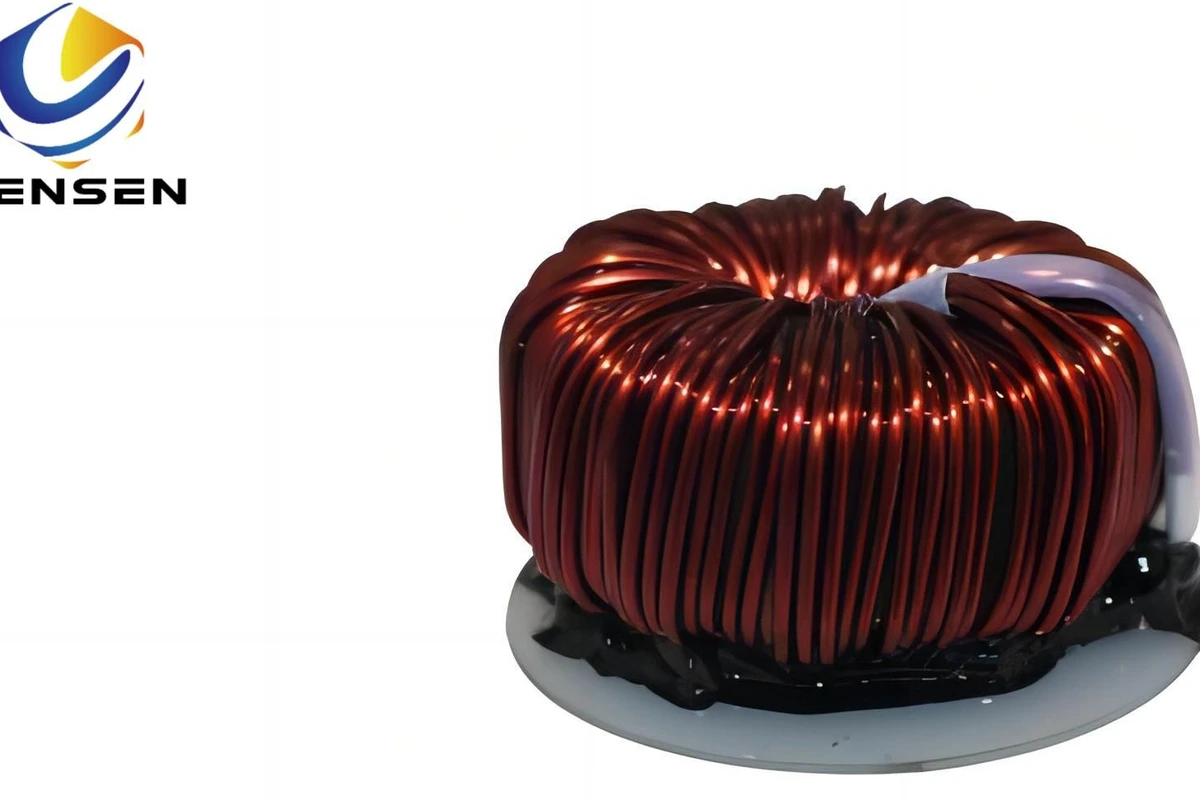

Khác với các nguồn công suất nhỏ dùng mạch PFC đơn nhánh (Single Phase PFC), ROG Thor 1200W sử dụng Mạch PFC Xen Kẽ 2 Pha (2-Phase Interleaved PFC) điều khiển bởi vi mạch chuyên dụng Texas Instruments UCC28070. Nguyên lý Interleaved: Vi mạch UCC28070 điều khiển hai nhánh công suất PFC chạy lệch pha nhau đúng 180°. Hai kênh PWM (Channel A và Channel B) hoạt động luân phiên, giúp gợn dòng điện (Inductor Ripple Current) của hai cuộn cảm triệt tiêu lẫn nhau. Điều này làm giảm đáng kể tổng dòng gợn tại đầu vào AC và đầu ra DC, cho phép giảm kích thước cuộn cảm PFC, giảm dung lượng tụ lọc điện áp cao V_{BUS}, đồng thời giảm thiểu dòng nhiễu EMI gợn cao tần. Linh kiện công suất PFC: MOSFET Công suất: Cặp MOSFET công suất cao cấp cấu trúc Superjunction Infineon CoolMOS 600V (như IPW60R045CP / IPP60R099CP hoặc tương đương dòng 600V có R_{DS(on)} cực nhỏ sim 45mΩ - 99mΩ). Diode Nâng áp (Boost Diode): Sử dụng Diode Silicon Carbide (SiC) Schottky (như CREE/Wolfspeed C3D06060A / C3D08060G 600V, 6A-8A) với thời gian phục hồi ngược t_rr ≈ 0ns, loại bỏ hoàn toàn dòng tổn hao Reverse Recovery Loss. Hệ thống Tụ Bus nâng áp: Tổ hợp tụ hóa dung lượng cao chịu nhiệt 105°C (Nichicon/Chemi-Con Nhật Bản) có tổng điện dung khoảng 1000µF - 1200µF / 420V-450V, duy trì điện áp V_{BUS} ổn định ở mức 390V - 400V DC.1.3. Khối Chuyển mạch Chính LLC, Chỉnh lưu Đồng bộ SR và DC-DC
LLC Resonant Converter: Sử dụng IC điều khiển CM6901 (hoặc linh kiện tương đương từ Champion Microelectronics) điều khiển 4 MOSFET công suất xếp theo cấu hình Cầu Đầy (Full-Bridge). Điện áp 390V DC được băm thành xung vuông cao tần (80kHz - 150kHz) đưa qua mạng cộng hưởng LC (Resonant Tank) kích cho biến áp chính. Synchronous Rectification (SR): Ở thứ cấp biến áp, các MOSFET trở kháng siêu thấp (1.5V DC - 40V/100A MOSFETs) được điều khiển đóng cắt đồng bộ để tạo ra đường nguồn chính +12V DC với dòng điện lên tới 100A. Khối DC-DC Buck Converter: Nguồn +5V DC và +3.3V DC được hạ áp trực tiếp từ đường +12V chính thông qua module DC-DC chạy IC PWM tần số cao (như APW7159) kết hợp các MOSFET trở kháng thấp và cuộn cảm lõi bột kim loại (Metal Dust Inductor). Mạch Giám sát & Màn hình OLED: Mạch điện trở Shunt lấy mẫu dòng điện từ đường thứ cấp, đưa tín hiệu điện áp micro-volt về Op-Amp khuếch đại, sau đó gửi tới vi điều khiển ARM Cortex xử lý dữ liệu để xuất thông số công suất thực (W) lên màn hình OLED tích hợp bên hông PSU.2. PHÂN TÍCH NGUYÊN NHÂN NỔ NÁT CẶP MOSFET PFC VÀ CƠ CHẾ CHẬP HỎNG DÂY CHUYỀN (CASCADE FAILURE CIRCUIT ANALYSIS)
Trường hợp tiếp nhận thiết bị tại phòng kỹ thuật vi mạch VietITPro: Nguồn ASUS ROG Thor 1200W Platinum II bị mất nguồn hoàn toàn, sập CB (Aptomat) nhà dân khi cắm điện. Kiểm tra sơ bộ phát hiện tiếng nổ phóng điện lớn bên trong, kèm mùi khét đặc trưng của hợp chất nhựa Epoxy cách điện bị cháy.
+--------------------------------------------------------------------------------------------------+
| DIỄN TIẾN LỖI SỤP MẠCH DÂY CHUYỀN (CASCADE FAILURE) |
+--------------------------------------------------------------------------------------------------+
| [Sốc điện lưới AC / Quá tải nhiệt / Giảm cách điện dV/dt] |
| │ |
| ▼ |
| [Thủng lớp Oxit Cổng Gate MOSFET PFC Infineon CoolMOS (Đánh thủng cách điện G-S và D-S)] |
| │ |
| ▼ |
| [Điện áp cao VBUS (390V) xả ngược cực đại từ cực Drain vào cực Gate] |
| │ |
| ▼ |
| [Đánh sập Trở xả Gate, Diode đệm & Mạch Totem-Pole Driver nội bộ IC UCC28070] |
| │ |
| ├──────────────────────────────────────────────┐ |
| ▼ ▼ |
| [IC UCC28070 chập thẳng chân VDD về GND (0Ω)] [Dòng ngắn mạch làm đứt Trở Shunt cảm biến dòng] |
| │ |
| ▼ |
| [Chập ngược về Cầu Chỉnh Lưu GBU2508 -> Đánh thủng bán dẫn Diode Bridge -> Nổ Cầu chì 15A] |
+--------------------------------------------------------------------------------------------------+2.1. Cơ chế đánh thủng MOSFET công suất (Avalanche Breakdown & Thermal Runaway)
- Nguyên nhân gốc (Root Cause): MOSFET Infineon CoolMOS cấu trúc Superjunction chịu trách nhiệm chuyển mạch tần số cao trong mạch Interleaved PFC. Khi vận hành lâu ngày ở mức công suất tiệm cận 1200W, hoặc khi đường lưới điện AC gặp hiện tượng giật xung điện áp (Spike Transients), hoặc do tản nhiệt bị suy giảm, nhiệt độ phiến bán dẫn (Junction Temperature T_j) vọt quá giới hạn an toàn (150°C).
- Quá trình phá hủy cực Drain-Source (V_{DS}): Khi T_j vượt ngưỡng, trở kháng R_{DS(on)} tăng nhanh, gây ra hiện tượng tích tụ nhiệt phản hồi dương (Thermal Runaway). Lớp bán dẫn cách điện giữa Drain và Source bị phá hủy, dẫn đến ngắn mạch hoàn toàn giữa đường 390V DC (VBUS) và đường Mass (GND).
- Phóng điện phá hủy cực Gate (V_{GS}): Ngay khi cực Drain bị chập với Source, dòng điện ngắn mạch cực lớn chạy qua MOSFET làm bốc hơi cấu trúc vi mô bên trong silicon. Lớp SiO2 cách điện mỏng kẹp giữa cực Gate và Channel bị đánh thủng hoàn toàn. Điện áp cao từ cực Drain (390V) xả ngược trực tiếp vào đường điều khiển cực Gate, trong khi điện áp chịu đựng tối đa của cực Gate V_{GS_max} chỉ là ± 30V.
2.2. Cơ chế chập lan sang IC dao động PFC UCC28070 và Mạch Driver
- Tín hiệu xung Gate của hai pha A và B từ IC TI UCC28070 xuất qua các chân
OUTA(Pin 13) vàOUTB(Pin 14) tới các cổng MOSFET thông qua điện trở đệm Gate R_G (10Ω - 22Ω) và mạng Diode Ultrafast xả nhanh. - Điện áp 390V xả ngược từ cực Drain qua cực Gate chèn thẳng vào đường
OUTA/OUTB. Trở đệm R_G bị quá dòng điện áp cao, bốc cháy và đứt tung (Open-circuit). - Tuy nhiên, trước khi R_G kịp đứt hẳn, một phần năng lượng xung áp cao (> 100V) đã xuyên qua tầng đẩy kéo (Totem-Pole Driver Stage) tích hợp bên trong IC UCC28070. Điều này làm đánh thủng các transistor NPN/PNP nội bộ của IC, khiến cực
OUTA/OUTBbị chập thủng thẳng vào chân cấp nguồnV_{DD}(Pin 16) và chânGND (Pin 1). - Kết quả: IC UCC28070 bị chập hoàn toàn, điện trở đo giữa chân V_{DD} và GND giảm xuống 0Ω. Đường nguồn phụ V_{DD_PFC} (thường ở mức 13V - 15V được cấp từ nguồn phụ Standby) bị sụt xả hoàn toàn về Mass, kích hoạt mạch bảo vệ sụt áp UVLO của toàn bộ hệ thống nguồn.
2.3. Tác động lan truyền lên Cầu chỉnh lưu GBU2508 và Trở cảm biến dòng (Shunt)
- Khi hai MOSFET PFC bị ngắn mạch hoàn toàn (D-S = 0Ω), đường điện áp DC sau cầu chỉnh lưu bị nối thẳng xuống Mass.
- Cầu chỉnh lưu GBU2508 phải chịu toàn bộ dòng ngắn mạch của tụ bus kết hợp với dòng từ điện lưới AC xả vào mà không qua cuộn cảm PFC giới hạn (do dòng điện ngắn mạch đi thẳng qua Diode Free-wheeling hoặc qua MOSFET hỏng).
- Dòng tức thời vọt qua ngưỡng chịu đựng dòng xung đỉnh (I_FSM ≈ 300A) của GBU2508, khiến ít nhất 2 đến 3 Diode nội bộ trong gói IC GBU2508 bị suy hao bán dẫn và nung chảy (Short-circuit).
- Đồng thời, điện trở Shunt cảm biến dòng điện PFC (R_{shunt} dạng điện trở thanh Metal Strip mΩ) nằm nối đất ở cực Source của MOSFET phải chịu dòng xả lớn, gây hiện tượng quá nhiệt biến dạng, sai số trở kháng hoặc cháy đứt đường mạch in (PCB Trace Integrity Loss).
- Cuối cùng, cầu chì chính (Main Ceramic Fuse 15A/250V) nổ tung để ngắt toàn bộ thiết bị khỏi nguồn lưới AC, kết thúc chuỗi hỏng hóc dây chuyền.
3. CHẨN ĐOÁN LÂM SÀNG & ĐO ĐẠC GIÁ TRỊ ĐIỆN TRỞ KHÁNG (COLD DIAGNOSTIC & VOLTAGE INJECTIONS)
Trước khi tiến hành thay thế linh kiện hoặc cấp điện, quy trình kiểm tra nguội (Cold Check - Không cấp điện AC) bằng Đồng hồ vạn năng DMM (Digital Multimeter) Fluke/Sanwa và Đồng hồ đo LCR chuyên dụng là bắt buộc.
+--------------------------------------------------------------------------------------------------+
| SƠ ĐỒ ĐO ĐẠC NGUỘI VÀ ĐIỂM KIỂM TRA (COLD CHECK) |
+--------------------------------------------------------------------------------------------------+
| |
| [Cầu Chỉnh Lưu GBU2508] |
| ├── Đo Diode Mode: AC1 ──► (+) và AC2 ──► (+) => Chuẩn ~0.450V |
| └── Đo Diode Mode: (-) ──► AC1 và (-) ──► AC2 => Chuẩn ~0.450V |
| |
| [Cặp MOSFET PFC Infineon CoolMOS] |
| ├── Cực D - Cực S => Chuẩn OL (Hở mạch), Hỏng: 0Ω (Chập) |
| └── Cực G - Cực S => Chuẩn >100kΩ, Hỏng: 0Ω hoặc vài Ω (Thủng Gate) |
| |
| [IC Dao Động UCC28070] |
| ├── Chân 16 (VDD) - Chân 1 (GND) => Chuẩn >50kΩ, Hỏng: 0Ω (Short VDD) |
| ├── Chân 13 (OUTA) - Chân 1 (GND) => Chuẩn >10kΩ, Hỏng: 0Ω (Thủng Driver A) |
| └── Chân 14 (OUTB) - Chân 1 (GND) => Chuẩn >10kΩ, Hỏng: 0Ω (Thủng Driver B) |
| |
+--------------------------------------------------------------------------------------------------+3.1. Thang đo Diode / Trở kháng Cầu chỉnh lưu GBU2508
Tháo tản nhiệt chính chứa cầu chỉnh lưu GBU2508. Đặt DMM ở thang đo Diode Check: Đo chiều thuận từ chân AC1, AC2 sang chân(+): Điện áp rơi V_Fchuẩn phải dao động từ 0.420V đến 0.520V. Đo chiều ngược từ chân (+) sang AC1, AC2: Phải hiển thịOL* (Over Overload - Hở mạch).
Đo chiều thuận từ chân (-) sang AC1, AC2: Điện áp rơi V_F chuẩn dao động từ 0.420V đến 0.520V.
Đo chiều ngược từ AC1, AC2 sang chân(-): Phải hiển thị OL.
Kết quả thực tế đo đạc trên linh kiện hỏng:
Đo giữa chân AC1 và chân (+): Điện thế rơi 0.001V kèm tiếng bíp liên tục -> Cầu Diode GBU2508 thứ nhất bị chập hoàn toàn. Cầu Diode GBU2508 thứ hai mắc song song bị ảnh hưởng điện áp dội ngược, đo rò điện trở ngược giữa cực AC và (-) chỉ còn 12Ω -> Suy hao cấu trúc bán dẫn P-N, bắt buộc thay mới cả cặp.
