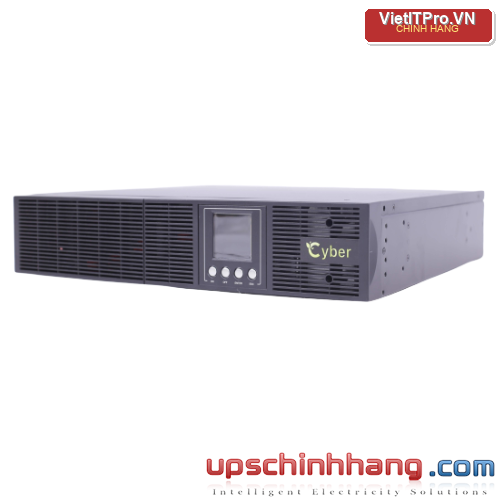

UPS Online công nghệ Double Conversion là "trái tim" của hệ thống hạ tầng CNTT. Đối với các dòng UPS Rack-mount từ 1kVA đến 20kVA, việc bảo trì định kỳ không chỉ là làm sạch bụi bẩn, mà là quá trình chẩn đoán sức khỏe của khối Inverter, bộ chỉnh lưu (Rectifier) và quan trọng nhất là "tuổi thọ hóa học" của dãy Battery. Dưới đây là quy trình 8 bước chuẩn kỹ thuật tại VietITPro dành cho các kỹ sư hiện trường.
1. Chuẩn bị công cụ và thiết bị đo kiểm chuyên dụng
Trước khi can thiệp vào bất kỳ tủ Rack UPS nào, bạn cần đảm bảo bộ dụng cụ đạt chuẩn an toàn điện:
- Ampe kìm (True RMS): Để đo dòng tải thực tế và dòng nạp/xả của ắc quy.
- Máy đo nội trở ắc quy (Battery Internal Resistance Tester): Thiết bị bắt buộc để đánh giá chính xác tình trạng tấm cực (Cell) mà không cần xả cạn.
- Tải giả (Load Bank): Loại điện trở hoặc tải điện tử có khả năng điều chỉnh từ 20% đến 110% công suất định mức của UPS.
- Phần mềm quản trị: UPSilon 2000, WebPower hoặc phần mềm chuyên dụng từ hãng (APC PowerChute, Eaton Intelligent Power) kết nối qua cổng RS232/USB/SNMP.
- Dụng cụ cách điện: Kìm, tua vít, cờ lê lực (Torque Wrench) để siết ốc cực ắc quy (tránh tình trạng tiếp xúc kém gây đánh lửa).
2. Kiểm tra trạng thái log hệ thống và thông số phần mềm
Đừng vội ngắt điện. Hãy kết nối cáp console hoặc truy cập qua giao diện Web/SNMP để trích xuất nhật ký lỗi.
- Kiểm tra thông số: Điện áp DC bus, tần số đầu vào/đầu ra, nhiệt độ khối công suất (Heatsink temperature).
- Phân tích Log: Tìm kiếm các mã lỗi như "Overload", "Battery Low", "Charger Failure" hoặc các cảnh báo "Battery Replace" gần đây.
- Đồng bộ thời gian: Đảm bảo log được gán nhãn thời gian chính xác để đối chiếu với các sự cố nguồn điện lưới thực tế tại site.
3. Kiểm tra ngoại quan và vệ sinh khối công suất
Sau khi chuyển UPS sang chế độ Bypass (hoặc tắt hoàn toàn nếu được phép), hãy mở nắp vỏ rack.
- Vệ sinh: Sử dụng máy thổi khí ion hóa để thổi bụi trên các phiến tản nhiệt và quạt làm mát. Bụi bẩn tích tụ lâu ngày trên các tụ điện hóa (Electrolytic Capacitors) và cuộn cảm (Inductor) là nguyên nhân gây tích nhiệt làm giảm tuổi thọ linh kiện.
- Kiểm tra dấu hiệu cháy nổ: Quan sát các tụ điện nguồn (thường dùng tụ 400V-450V) xem có bị phồng (bulging) hay rò rỉ chất điện phân không. Kiểm tra các MOSFET/IGBT module xem có dấu hiệu biến màu do quá nhiệt hay không.
4. Đo kiểm nội trở và sức khỏe ắc quy (Battery Health Check)
Đây là bước quyết định. Đừng bao giờ tin hoàn toàn vào phần trăm dung lượng mà UPS hiển thị.
- Đo nội trở: Sử dụng máy đo nội trở, đo từng bình ắc quy trong dãy. Nếu nội trở bình nào cao hơn 20-30% so với giá trị định mức của nhà sản xuất (hoặc so với các bình còn lại), bình đó cần được thay thế ngay lập tức.
- Kiểm tra rò rỉ: Quan sát dấu hiệu ăn mòn tại các cực bình, hiện tượng oxy hóa trắng hoặc xanh.
- Siết ốc: Dùng cờ lê lực siết chặt các cầu nối (jumper). Lực siết quá lỏng sẽ gây điện trở tiếp xúc cao, dẫn đến sụt áp khi xả tải nặng, làm UPS báo lỗi Battery Low giả.
5. Kiểm tra hệ thống tản nhiệt và quạt làm mát
UPS Rack 1kVA-20kVA thường có mật độ linh kiện rất cao.
- Vòng bi quạt: Kiểm tra độ ồn và độ rơ của trục quạt. Nếu quạt kêu "rào rào" hoặc rung mạnh, hãy thay thế ngay. Quạt hỏng là nguyên nhân hàng đầu khiến IGBT chết do sốc nhiệt.
- Cảm biến nhiệt: Kiểm tra xem các cảm biến gắn trên tản nhiệt còn hoạt động chính xác không bằng cách dùng máy đo nhiệt độ hồng ngoại đối chiếu với giá trị báo trên màn hình UPS.
6. Thực hiện quy trình xả tải (Load Testing)
Đây là bước "thực tế" quan trọng nhất để kiểm tra khả năng duy trì nguồn điện.
- Thiết lập tải: Kết nối bộ tải giả vào cổng Output của UPS.
- Quy trình xả:
1. Tăng tải dần dần lên mức 25%, 50%, 75% và 100% công suất định mức.
2. Tại mỗi nấc tải, quan sát điện áp DC bus và điện áp ắc quy. Nếu điện áp sụt quá nhanh (đặc biệt là khi tải 100%), ắc quy của bạn đã bị "chai" (sụt dung lượng thực tế).
3. Giữ tải ổn định trong 15-30 phút (tùy dung lượng ắc quy).
- Ghi chép: Ghi lại thời gian xả tải thực tế so với thời gian tính toán của hãng. Nếu chênh lệch quá 20%, cần lên kế hoạch thay thế ắc quy.
7. Kiểm tra mạch chuyển đổi (Inverter & Static Bypass)
Trong quá trình xả tải, hãy kiểm tra sự ổn định của sóng sine đầu ra.
- Sóng Sine: Sử dụng máy hiện sóng (Oscilloscope) kiểm tra dạng sóng tại đầu ra khi đang chạy ắc quy. Sóng phải chuẩn sine, không được méo (distorted) hoặc có nhiễu gai (spikes).
- Chuyển mạch: Thử nghiệm thao tác chuyển từ điện lưới sang ắc quy và ngược lại (Transfer test). Thời gian chuyển mạch của UPS Online là 0ms, nếu có hiện tượng server bị khởi động lại, chứng tỏ mạch Static Switch hoặc khối Inverter đang gặp vấn đề về đồng bộ pha.
8. Hoàn thiện, nghiệm thu và lập báo cáo kỹ thuật
Sau khi kiểm tra, hãy thực hiện các bước cuối cùng:
- Calibrate: Nếu UPS hỗ trợ, hãy thực hiện lệnh Battery Calibration thông qua phần mềm để UPS nhận diện lại dung lượng thực tế của dãy ắc quy mới sau khi bảo trì.
- Bàn giao: Cấp nguồn trở lại, kiểm tra đèn báo trạng thái (LED indicators) và màn hình LCD xem có mã lỗi nào không.
- Báo cáo: Lập biên bản kỹ thuật ghi rõ: Số serial thiết bị, nội trở các bình ắc quy, kết quả xả tải và khuyến nghị thay thế linh kiện (nếu có).
Bảng đối chiếu thông số bảo trì định kỳ
FAQ: Giải đáp kỹ thuật từ Kỹ sư VietITPro
Hỏi: Tại sao UPS của tôi vẫn báo "Battery OK" nhưng khi mất điện lại tắt ngay lập tức?
Trả lời: Đây là "cái bẫy" phổ biến. UPS chỉ đo điện áp tĩnh (Floating voltage) để báo OK, nhưng khi có tải, nội trở ắc quy quá cao dẫn đến sụt áp tức thì xuống ngưỡng ngắt (Cut-off voltage). Bạn cần dùng máy đo nội trở chuyên dụng để tìm ra bình ắc quy "lão hóa" trong dãy.
Hỏi: Có nên thay thế từng bình ắc quy đơn lẻ trong dãy không?
Trả lời: Tuyệt đối không. Nếu bạn thay 1 bình mới vào dãy cũ, bình mới sẽ bị các bình cũ kéo tụt tuổi thọ do chênh lệch nội trở và dòng nạp. Luôn thay thế nguyên bộ (Full set) để đảm bảo sự đồng nhất về dung lượng và điện áp.
Hỏi: UPS 10kVA báo lỗi "Overload" dù tải thực tế chỉ 50%?
Trả lời: Kiểm tra các tụ lọc đầu ra (Output filter capacitors). Nếu tụ bị suy giảm trị số, dòng phản kháng (Reactive current) tăng lên khiến cảm biến dòng của UPS hiểu nhầm là quá tải. Ngoài ra, hãy kiểm tra các chân cắm đầu ra xem có bị lỏng gây đánh lửa (arc) hay không.
Lưu ý: Mọi thao tác trên UPS Online 10kVA - 20kVA đều tiềm ẩn nguy cơ điện giật cao. Người thực hiện phải đeo găng tay cách điện 1kV và tuân thủ nguyên tắc an toàn điện tại VietITPro.
