Mỗi ngày tại xưởng dịch vụ của VietITPro.vn, chúng tôi tiếp nhận từ 3 đến 5 thiết bị nguồn dự phòng mang đến sửa chữa. Phần lớn người dùng cá nhân lẫn doanh nghiệp vừa và nhỏ thường nhầm lẫn về bản chất kỹ thuật của UPS Line-Interactive và UPS Online Double Conversion. Việc lựa chọn sai dòng thiết bị không chỉ dẫn đến tình trạng hỏng hóc linh kiện phần cứng đắt tiền trên máy chủ, thiết bị y tế hay hệ thống mạng, mà còn gây lãng phí ngân sách đầu tư ban đầu đáng kể.
Dưới góc nhìn kỹ thuật chuyên sâu phần cứng trực tiếp cầm mỏ hàn, đo đạc xung PWM và thay thế tầng công suất biến tần mỗi ngày, bài viết này sẽ phân tích mổ xẻ cấu trúc mạch điện, nguyên lý hoạt động thực tế và đưa ra chiến lược chọn mua chính xác nhất cho từng hệ thống phụ tải.
Bản Chất Kỹ Thuật Và Nguyên Lý Hoạt Động Cốt Lõi
Để hiểu vì sao hai dòng UPS này có sự chênh lệch giá thành lớn và mức độ bảo vệ thiết bị khác nhau hoàn toàn, chúng ta cần tháo vỏ máy và nhìn thẳng vào sơ đồ khối phần cứng bên trong.
UPS Line-Interactive Hoạt Động Như Thế Nào Dưới Góc Độ Mạch Điện?
UPS Line-Interactive (tương tác đường dây) là thiết bị có cấu trúc trung gian giữa dòng Offline truyền thống và Online cao cấp. Khi nguồn điện lưới (AC) ổn định trong dải cho phép (thường từ 165V đến 275V tùy hãng như APC, Eaton, Santak), dòng điện sẽ đi qua một mạch lọc nhiễu cơ bản, qua rơ-le (relay) và cấp trực tiếp cho tải ở ngõ ra.
Điểm đáng tiền nhất của dòng Line-Interactive nằm ở biến áp tự ngẫu AVR (Automatic Voltage Regulation) hay còn gọi là mạch Boost/Buck. Khi điện áp lưới sụt áp nhẹ (ví dụ rớt xuống 190V), vi điều khiển trên bo mạch chính sẽ kích hoạt rơ-le chuyển đổi các nắp cuộn dây của biến áp tự ngẫu để nâng áp lên mức an toàn (khoảng 220V) mà không cần dùng đến năng lượng của ắc-quy. Ngược lại, khi điện áp lưới tăng cao (overvoltage), mạch Buck sẽ hạ áp xuống.
Tuy nhiên, khi xảy ra mất điện hoàn toàn hoặc điện áp vượt quá ngưỡng chịu đựng của mạch AVR:
- Mạch phát hiện mất điện (Zero-crossing detector) sẽ kích hoạt công tắc chuyển mạch tĩnh hoặc rơ-le cơ khí.
- Năng lượng một chiều (DC) từ cụm ắc-quy (thường là 12V, 24V hoặc 48V) được băm xung qua tầng transistor công suất MOSFET (ví dụ các mã IRF3205 hoặc các IGBT công suất cao) để tạo ra dòng điện xoay chiều thông qua mạch nghịch lưu (Inverter).
- Thời gian chuyển mạch (Transfer time): Đây là điểm yếu chết người của Line-Interactive. Quá trình chuyển từ chế độ điện lưới sang chế độ ắc-quy mất khoảng từ 2 tệ đến 10 mili-giây (ms). Trong khoảng thời gian ngắn ngủi này, tải hoàn toàn không nhận được điện. Các nguồn xung (SMPS) chất lượng cao trong máy tính hoặc server có tụ lọc nguồn lớn có thể chịu được ngắt quãng này, nhưng với các thiết bị nhạy cảm như trạm làm việc đồ họa render nặng, thiết bị đo lường y tế, hoặc tủ điều khiển PLC công nghiệp, hiện tượng sụt áp chớp nhoáng này đủ sức gây treo máy, lỗi xung nhịp RAM hoặc khởi động lại đột ngột.
UPS Online Double Conversion: Triết Lý Chuyển Đổi Kép Triệt Để
Trái ngược hoàn toàn với Line-Interactive, UPS Online Double Conversion (chuyển đổi kép trực tuyến) áp dụng triết lý: Không bao giờ cho phép tải tiếp xúc trực tiếp với điện lưới.
Cấu trúc mạch của UPS Online gồm hai tầng chuyển đổi độc lập hoạt động liên tục 24/7:
1. Tầng Chỉnh Lưu (Rectifier / AC-to-DC): Toàn bộ điện áp xoay chiều (AC) đầu vào từ lưới điện, dù méo mó, dao động từ 110V đến 300V, đầy sóng hài hay nhiễu xung, đều được kéo vào bộ chỉnh lưu để biến đổi thành dòng điện một chiều (DC Bus) có điện áp cao ổn định (thường từ nhân đôi hoặc qua mạch PFC - Power Factor Correction).
2. Tầng Nghịch Lưu (Inverter / DC-to-AC): Từ dòng DC Bus sạch sẽ vừa tạo ra, bộ biến tần liên tục tái tạo lại một dòng điện xoay chiều (AC) hình sin chuẩn 100% tinh khiết (Pure Sine Wave) với tần số và biên độ cực kỳ chính xác để cấp cho tải ở ngõ ra.
Khi mất điện lưới, điều gì xảy ra?
- Ắc-quy (thường là hệ thống DC bus cao từ 36V, 72V, 96V đến hàng trăm Volt tùy công suất) được nối trực tiếp vào mạch DC Bus thông qua một diode cách ly hoặc mạch DC-DC boost converter.
- Khi lưới mất, tầng chỉnh lưu ngưng hoạt động, ắc-quy lập tức gánh nguồn DC Bus mà không hề có bất kỳ khoảng trễ nào (0 ms). Do mạch Inverter vẫn đang chạy liên tục, ngõ ra hoàn toàn không cảm nhận được sự thay đổi của nguồn cấp.
phân tích chuyên sâu Từ Xưởng Sửa Chữa VietITPro.vn
Là những kỹ sư trực tiếp bóc tách mạch, chúng tôi nhìn thấy rõ những ưu nhược điểm vận hành thực tế của hai dòng UPS này sau thời gian dài khai thác tại các văn phòng và nhà xưởng tại TP.HCM.
Những Căn Bệnh Thường Gặp Của UPS Line-Interactive
- Cháy rơ-le chuyển mạch (Relay welding): Do lưới điện khu vực sản xuất hoặc khu dân cư thường xuyên sụt áp/tăng áp đột ngột, các tiếp điểm của rơ-le AVR phải đóng cắt liên tục hàng trăm lần mỗi ngày. Hiện tượng hồ quang điện (electric arc) làm dính tiếp điểm rơ-le, khiến UPS bị kẹt ở chế độ Boost hoặc gây xông điện cao áp vào tải.
- Phồng rộp tụ lọc đầu ra và hỏng mạch sạc: Dòng Line-Interactive giá rẻ thường dùng mạch sạc đơn giản (transformer-less trickle charger), dễ làm cạn kiệt dung dịch hoặc khô bình ắc-quy nhanh chóng nếu môi trường xưởng nóng bức.
- Cháy tầng MOSFET nghịch lưu: Khi người dùng cắm nhầm tải quá công suất (ví dụ cắm máy in laser hoặc máy khoan vào UPS 1000VA), dòng khởi động (inrush current) quá lớn làm nổ tung các cặp MOSFET công suất do không có mạch hạn dòng bảo vệ kịp thời.
Những Điểm Cần Lưu Ý Trên UPS Online Double Conversion
- Nổ tụ DC Bus và hỏng khối PFC: Do tầng chỉnh lưu và PFC hoạt động liên tục 100% tải ngay cả khi điện lưới cực kỳ ổn định, các tụ hóa lọc nguồn DC Bus (thường là tụ chịu nhiệt cao 105°C như Nichicon, Rubycon) chịu áp lực nhiệt rất lớn. Sau 3 đến 5 năm hoạt động liên tục, dung lượng tụ suy giảm (ESR tăng cao), dẫn đến hiện tượng gợn sóng (ripple voltage) lớn làm sốc tầng Inverter và gây nổ IGBT.
- Lỗi quạt tản nhiệt (Fan Failure): UPS Online tỏa nhiệt rất mạnh. Nếu quạt tản nhiệt bi bị khô dầu, kẹt bụi mà cảm biến nhiệt độ trên bo mạch không ngắt kịp thời, máy sẽ tự động chuyển sang chế độ Bypass (bỏ qua hệ thống lọc, đưa trực tiếp điện lưới vào tải) hoặc sập nguồn hoàn toàn.

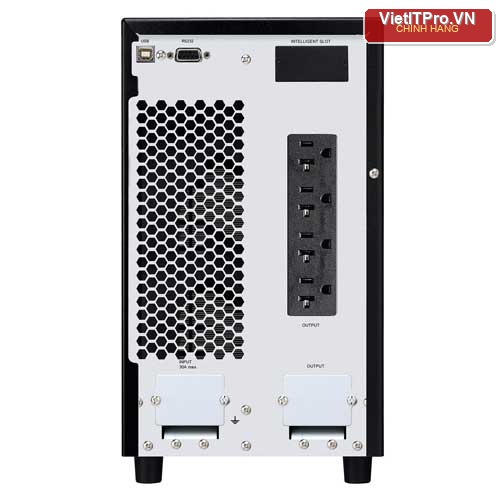

- Tiêu thụ điện năng nhàn rỗi (No-load power consumption): Vì các khối mạch hoạt động không ngừng nghỉ, một UPS Online 3kVA khi cắm điện nhưng không bật tải vẫn tiêu thụ một lượng công suất đáng kể (khoảng 50W - 100W chỉ riêng cho việc duy trì tầng nghịch lưu và nuôi bo mạch điều khiển).
Hướng Dẫn Kỹ Thuật Lựa Chọn UPS Phù Hợp Cho Từng Thiết Bị
Không có thiết bị nào là hoàn hảo tuyệt đối, chỉ có thiết bị phù hợp với đặc thù của phụ tải và ngân sách đầu tư. Dưới đây là bảng định hướng thực tế được tổng hợp từ kinh nghiệm triển khai hạ tầng CNTT của chúng tôi:
1. Khi Nào Nên Chọn UPS Line-Interactive?
- Hệ thống máy tính văn phòng, máy trạm cá nhân (Workstation thông thường): Các nguồn máy tính hiện đại (Active PFC Power Supply) có dải điện áp rộng và tụ lọc lớn, dễ dàng vượt qua thời gian chuyển mạch 4-8ms mà không bị sập nguồn.
- Thiết bị mạng phân nhánh nhỏ: Router, Switch mạng lớp truy cập (Access Layer), camera giám sát (CCTV DVR/NVR) không đòi hỏi độ sạch điện áp tuyệt đối.
- Ngân sách hạn hẹp: Chi phí đầu tư ban đầu cho dòng Line-Interactive chỉ bằng 1/3 đến 1/2 so với dòng Online cùng công suất.
- Khuyến cáo thương hiệu: Nên chọn các dòng có mạch AVR chuẩn, sóng sin mô phỏng chất lượng cao hoặc sin chuẩn của APC (Smart-UPS dòng SMC), Eaton, hoặc Santak (dòng Blazer Pro).
2. Khi Nào Bắt Buộc Phải Dùng UPS Online Double Conversion?
- Hệ thống Máy Chủ (Server), Thiết bị lưu trữ dữ liệu lớn (NAS, SAN): Tránh tuyệt đối tình trạng mất dữ liệu do lỗi phân vùng đĩa cứng (RAID corruption) gây ra bởi các cú sụt áp chớp nhoáng.
- Hệ thống thiết bị y tế phòng khám/bệnh viện: Máy siêu âm, máy X-quang, thiết bị xét nghiệm sinh hóa yêu cầu nguồn điện không có một chút sai số nào về tần số và biên độ để tránh hiển thị sai kết quả chẩn đoán.
- Dây chuyền tự động hóa công nghiệp (PLC, CNC, Robot Controller): Nhiễu sóng hài công nghiệp từ biến tần động cơ lớn có thể làm treo hệ thống điều khiển số nếu dùng UPS Line-Interactive. UPS Online với tầng lọc kép sẽ cách ly hoàn toàn mọi loại nhiễu điện từ (EMI/RFI).
- Thiết bị phát sóng viễn thông, trạm BTS, thiết bị phát thanh truyền hình: Yêu cầu thời gian chuyển mạch bằng 0 để cuộc gọi hoặc luồng dữ liệu không bị rớt gói tin (packet loss).
- Khuyến cáo thương hiệu: APC (Smart-UPS On-Line dòng SRT), Santak (dòng C series như C1K, C2K, C3K), Emerson/Vertiv.
Giải Đáp Câu Hỏi Thực Tế (FAQ) Từ Chuyên Gia Kỹ Thuật
Hỏi: Tôi có thể thay thế bình ắc-quy dung lượng lớn hơn (ví dụ bình 9Ah thành bình 18Ah) cho UPS Line-Interactive giá rẻ để kéo dài thời gian lưu điện không?
Đáp: Đây là một sai lầm phổ biến. Bình ắc-quy dung lượng lớn hơn sẽ đòi hỏi dòng sạc (charging current) lớn hơn tương ứng. Các dòng UPS Line-Interactive phân khúc phổ thông thường thiết kế mạch sạc (charger circuit) nhỏ gọn, chỉ chịu được dòng sạc khoảng 1A - 1.5A. Nếu bạn gắn bình 18Ah vào, mạch sạc sẽ hoạt động quá tải liên tục dẫn đến cháy trở hạn dòng, phùn axit hoặc làm hỏng bình ắc-quy mới chỉ sau vài chu kỳ sạc. Hơn nữa, biến áp và thiết kế tản nhiệt của dòng Line-Interactive phổ thông không được thiết kế để chạy liên tục trong thời gian dài (extended run time), dễ dẫn đến cháy biến áp nghịch lưu do quá nhiệt. Nếu muốn thời gian lưu điện dài, hãy chọn các dòng UPS Online chuyên dụng có hỗ trợ cổng kết nối bình ắc-quy gắn ngoài (External Battery Pack) với quạt tản nhiệt và bo mạch sạc cường độ cao.
Hỏi: Tại sao UPS Online của tôi khi chạy điện lưới có tiếng kêu vo vo lớn và quạt hú mạnh, có phải máy sắp hỏng không?
Đáp: Tiếng kêu "vo vo" đặc trưng phát ra từ lõi thép silic của cuộn cảm hoặc biến áp bên trong tầng PFC/Inverter của UPS Online. Đây là hiện tượng cộng hưởng từ trường bình thường khi tần số băm xung PWM tác động lên cuộn dây dưới tải. Tuy nhiên, nếu tiếng kêu này bỗng nhiên trở nên quá lớn, kết hợp với quạt tản nhiệt hú hết công suất liên tục dù phòng điều hòa mát mẻ và tải sử dụng thấp hơn 30%, đó là dấu hiệu cảnh báo bo mạch đang gặp vấn đề: một số tụ lọc nguồn DC Bus đã bị khô giảm dung lượng, hoặc quạt tản nhiệt bị kẹt bụi bẩn làm cảm biến nhiệt độ báo động. Bạn cần mang đến trung tâm kỹ thuật như VietITPro.vn để kiểm tra, đo đạc thông số ESR của tụ và vệ sinh bảo dưỡng định kỳ trước khi máy phát sinh lỗi nặng dẫn đến nổ IGBT.
Hỏi: Điện áp lưới nhà tôi rất chập chờn, lúc cao lúc thấp, liệu dùng UPS Line-Interactive có bền không?
Đáp: Nếu lưới điện nhà bạn dao động liên tục ngoài dải an toàn (ví dụ rớt xuống dưới 170V hoặc tăng lên trên 250V thường xuyên), UPS Line-Interactive sẽ phải liên tục chuyển mạch qua lại giữa chế độ điện lưới có AVR và chế độ ắc-quy, hoặc các rơ-le AVR phải đóng cắt liên tục. Việc này làm mòn tiếp điểm rơ-le rất nhanh và làm cạn kiệt tuổi thọ ắc-quy chỉ trong vài tháng do ắc-quy phải phóng/nạp liên tục. Trong trường hợp này, bắt buộc phải đầu tư UPS Online Double Conversion. Dòng Online sẽ nhận toàn bộ dải điện áp méo mó từ 110V đến 300V, nắn sạch thành dòng DC rồi tự mình tạo ra điện 220V chuẩn mà không hề làm tổn hại đến ắc-quy hay cần đến hệ thống rơ-le cơ học đóng cắt.
Lời Khuyên Tổng Kết Từ VietITPro.vn
Việc đầu tư một hệ thống lưu điện UPS không chỉ đơn thuần là mua một chiếc hộp chứa bình ắc-quy, mà là mua sự an toàn cho toàn bộ dữ liệu và tài sản phần cứng bên trong hệ thống của bạn.
- Hãy chọn UPS Line-Interactive nếu bạn cần giải pháp tiết kiệm chi phí cho các thiết bị văn phòng cơ bản, ít nhạy cảm với thời gian chuyển mạch.
- Hãy chọn UPS Online Double Conversion nếu hệ thống của bạn là trái tim của doanh nghiệp, máy chủ dữ liệu, thiết bị y tế hoặc các dây chuyền sản xuất tự động hóa không cho phép bất kỳ sự cố gián đoạn nào xảy ra.
Nếu thiết bị của bạn đang gặp các sự cố như không lưu điện, báo lỗi quá tải (Overload), kêu tít tít liên tục hay sập nguồn đột ngột, hãy liên hệ ngay với đội ngũ kỹ sư chuyên sâu tại VietITPro.vn để được chẩn đoán bo mạch bằng máy hiện sóng (Oscilloscope) và khắc phục triệt để với linh kiện chính hãng.
