Tiếng còi "tít tít" liên tục phát ra từ chiếc UPS trên bàn làm việc, kèm theo ánh đèn đỏ lòe lòe nhấp nháy ở dòng chữ "Fault" hoặc "Replace Battery" luôn là cơn ác mộng đối với bất kỳ quản trị hệ thống hay chủ doanh nghiệp nào tại TP.HCM. Khi lưới điện thành phố sập đột ngột mà con UPS trung thành chuyển sang chế độ backup rồi chết yểu ngay lập tức, toàn bộ dữ liệu chưa lưu trên server hoặc hệ thống POS bán hàng sẽ bốc hơi.
Tại phòng lab của VietITPro.vn, mỗi tuần chúng tôi tiếp nhận hàng chục ca cấp cứu UPS từ các thương hiệu sừng sỏ như APC (Schneider Electric), Santak cho đến các dòng phổ thông hơn như CyberPower. Bài viết này không đi lại những lý thuyết sáo rỗng trên sách vở, mà là tổng hợp toàn bộ quy trình chẩn đoán mạch, bóc tách pan bệnh thực tế và cách xử lý tận gốc tình trạng UPS kêu liên tục, báo lỗi đèn đỏ và mất khả năng lưu điện.
Giải mã tiếng còi báo động và đèn Fault trên UPS APC, Santak, CyberPower
Mỗi hãng sản xuất UPS đều có một ngôn ngữ cảnh báo riêng thông qua tần suất tiếng bíp và đèn LED. Tuy nhiên, tựu trung lại, khi thiết bị gào thét "tít tít" liên tục kèm đèn đỏ Fault, đó là cơ chế tự bảo vệ phần cứng trước khi xảy ra thảm họa chập cháy hoặc nổ bo mạch.
Phân tích tín hiệu cảnh báo theo dòng máy thực tế
- UPS Santak (Line-Interactive như Blazer, Pro): Khi còi kêu liên tục từng tiếng dài và đèn Fault sáng đỏ (hoặc đèn Overload nhấp nháy), nguyên nhân thường xuất phát từ việc quá tải đầu ra, chập mạch đường DC/AC, hoặc bo mạch inverter không thể tạo ra sóng sine/quasi-sine do đứt cầu chì DC.
- UPS APC (Smart-UPS, Back-UPS): Dòng APC thông minh hơn nhờ màn hình LCD hoặc hệ thống mã hóa đèn LED 4 vạch. Nếu đèn thay thế ắc quy (Replace Battery) sáng kết hợp tiếng bíp ngắt quãng, đó là lúc pack pin đã chai vượt ngưỡng dung lượng tối thiểu (thường điện áp xả tụt dưới 10.5V/12V bình). Nhưng nếu đèn đỏ "Site Wiring Fault" hoặc đèn "Overload" sáng rực cùng còi hú liên hồi, đây là lỗi phần cứng tầng công suất (chết MOSFET, hỏng mạch PFC).

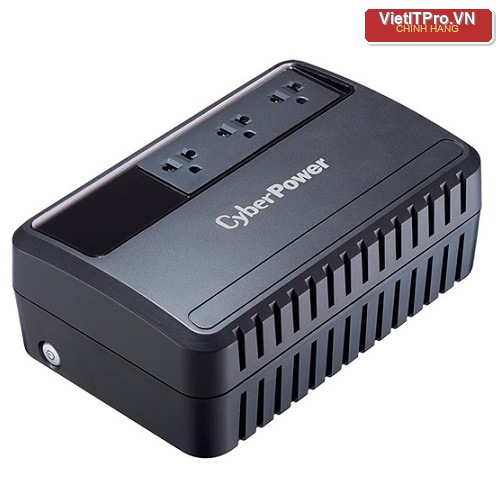

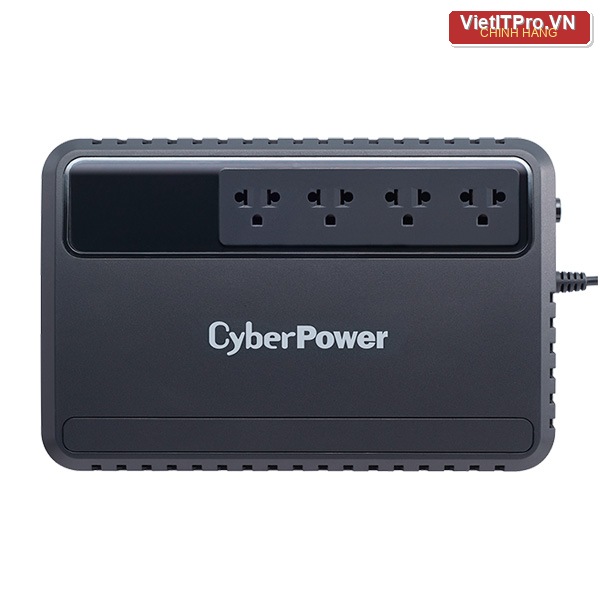

- UPS CyberPower (Value, Professional Series): Thường mã hóa lỗi qua mã E01 (Overload), E10/F01 (Charger Fault), hoặc tiếng bíp tít tít nhanh 4 lần mỗi giây kèm ngắt ngõ ra.
Các nguyên nhân kỹ thuật cốt lõi khiến UPS không lưu điện và báo lỗi
Khi tiến hành mổ xẻ hàng trăm bo mạch UPS tại xưởng VietITPro.vn, chúng tôi đúc kết được 4 thủ phạm chính gây ra hiện tượng này. Hiểu rõ bản chất linh kiện giúp kỹ thuật viên không bị "đoán mò" hay thay thế linh kiện lãng phí.
1. Suy hao và hỏng hóc ắc quy (Ắc quy chai, phù, khô dung dịch)
Đây chiếm tới 70% nguyên nhân khiến UPS không lưu điện. Ắc quy axit-chì (VRLA) sau thời gian sử dụng 2-3 năm (hoặc ngắn hơn nếu nhiệt độ phòng server quá cao, trên 30°C) sẽ bị sunfat hóa bản cực.
- Khi cúp điện, mạch kích hoạt inverter hút dòng xả lớn từ bình.
- Do điện trở trong () của bình đã tăng vọt, điện áp sụt áp đột ngột dưới mức ngắt điện áp thấp (Low Voltage Cutoff - LVC).
- Vi điều khiển (MCU) nhận diện điện áp tụt quá nhanh, lập tức ngắt ngõ ra, chuyển sang trạng thái lỗi và kêu tít tít báo hiệu thay ắc quy.
2. Lỗi mạch sạc (Charging Circuit Failure)
Nhiều trường hợp khách hàng vừa thay bình ắc quy mới nhưng chỉ sau vài tuần lại bị lại tình trạng cũ. Thủ phạm nằm ở mạch sạc trên bo mạch chính.
- Các linh kiện như IC dao động nguồn sạc (ví dụ các dòng IC họ UC3843, LM317 điều khiển dòng), diode nắn dòng, hoặc trở hạn dòng bị cháy, đứt mạch in do rỉ sét hoặc quá nhiệt.
- Bình không được nạp điện, dẫn đến cạn kiệt năng lượng. Khi mất điện lưới, bình hoàn toàn trống rỗng, UPS không thể chuyển mạch sang inverter và chết ngay lập tức.
3. Chập cháy tầng công suất Inverter (Chết Mosfet, IGBT)
Khi tải cắm vào UPS vượt quá công suất thiết kế (ví dụ cắm cả máy hàn, máy in laser công suất lớn vào UPS Santak 1000VA), dòng điện qua các con Mosfet công suất vượt quá giới hạn định mức .
- Hiện tượng sốc nhiệt làm thủng lớp bán dẫn, gây hiện tượng chập (short-circuit) giữa chân Drain và Source.
- Khi vừa khởi động hoặc chuyển sang chế độ backup, dòng điện ngắn mạch khổng lồ kích hoạt mạch bảo vệ quá dòng (OCP), đèn Fault sáng đỏ và còi hú để cứu phần còn lại của bo mạch.
4. Lỗi mạch cảm biến dòng (Current Sensor) và mạch lọc nguồn DC
Các tụ điện hóa lọc nguồn DC bus (thường là các tụ lớn chịu áp 400V hoặc 63V) bị khô chất điện phân, phồng đít hoặc rò rỉ dung dịch làm sai lệch điện áp DC bus. Vi điều khiển đọc sai thông số, tưởng lầm hệ thống đang bị quá dòng hoặc quá áp nên ra lệnh khóa inverter, bật còi báo lỗi Fault.
Quy trình kiểm tra, chẩn đoán và sửa chữa chuyên sâu tại VietITPro.vn
Để xử lý dứt điểm các pan bệnh phức tạp trên, kỹ thuật viên tại trung tâm tuân thủ nghiêm ngặt quy trình 5 bước kỹ thuật cao:
Bước 1: Kiểm tra ngoại quan và đo đạc không tải
- Tháo vỏ máy, sử dụng đồng hồ vạn năng (Digital Multimeter) đo điện áp DC trực tiếp tại hai đầu cọc bình ắc quy khi cắm điện lưới và khi ngắt điện lưới.
- Nếu điện áp sạc nhỏ hơn 13.5V (với bình 12V đơn) hoặc nhỏ hơn 27V (với hệ thống 2 bình nối tiếp như APC Smart 1500), kết luận ngay mạch sạc có vấn đề.
Bước 2: Kiểm tra và kích hoạt ắc quy
- Sử dụng máy đo nội trở chuyên dụng (Battery Tester) để kiểm tra dòng xả CCA và điện trở trong. Nếu nội trở vượt ngưỡng tiêu chuẩn (ví dụ bình 7.2Ah mà nội trở > 25m$Ω$), kiên quyết loại bỏ, không phục hồi bằng cách châm nước axit vì sẽ gây phù nổ nguy hiểm.
Bước 3: Soi bo mạch và kiểm tra tầng Inverter
- Sử dụng kính lúp kỹ thuật số và đồng hồ ở thang đo thông mạch (Beep mode) để kiểm tra các cặp Mosfet công suất (thường dùng mã như IRF3205, HY3210, hoặc các module IGBT ở các dòng UPS công suất lớn online).
- Nếu phát hiện Mosfet bị thông mạch (đo thông 3 chân), tiến hànhhút chân, vệ sinh sạch keo tản nhiệt cũ, kiểm tra luôn các điện trở cổng (Gate resistor - thường là 10 ohm hoặc 22 ohm) và IC lái cách ly (Optocoupler TLP250 hoặc HCPL3120). Nếu IC lái chết mà thay Mosfet mới vào, cấp nguồn sẽ lại nổ tiếp lập tức.
Bước 4: Phục hồi và sửa chữa mạch sạc
- Đối với mạch sạc không hoạt động, kiểm tra các transistor nguồn, biến áp xung mini trên mạch sạc, và các diode zener ổn áp. Thay thế linh kiện chính hãng, tra keo tản nhiệt cho các linh kiện công suất gắn trên phiến nhôm.
Bước 5: Hiệu chuẩn (Calibration) bằng phần mềm chuyên dụng
- Đối với các dòng UPS thông minh như APC Smart-UPS, sau khi thay bình ắc quy mới hoặc sửa đổi bo mạch, thông số hằng số dung lượng và điện áp trong vi điều khiển (EEPROM) cần được reset và hiệu chuẩn lại.
- Kết nối UPS với máy tính qua cáp chuyên dụng (RJ50 to USB hoặc RS232 Serial), sử dụng phần mềm cấu hình chính hãng (như APC PowerChute hoặc các công cụ debug chuyên sâu) để nạp lại thông số hằng số pin, giúp UPS nhận diện chính xác 100% dung lượng bình mới, tránh tình trạng thay bình mới nhưng máy vẫn báo đèn vàng/đỏ đòi thay pin.
Hướng dẫn bảo dưỡng và phòng ngừa hỏng hóc UPS hiệu quả
"Phòng bệnh hơn chữa bệnh". Để kéo dài tuổi thọ cho hệ thống bộ lưu điện tại văn phòng hoặc hộ gia đình, các kỹ sư VietITPro.vn khuyến nghị bạn tuân thủ các nguyên tắc vàng sau:
1. Kiểm soát nhiệt độ môi trường: Ắc quy VRLA rất nhạy cảm với nhiệt độ. Nhiệt độ lý tưởng là từ 20°C - 25°C. Cứ mỗi 10°C tăng lên, tuổi thọ của ắc quy sẽ bị giảm đi một nửa. Tuyệt đối không đặt UPS trong các không gian kín, hẹp, thiếu thông gió hoặc sát các thiết bị tỏa nhiệt lớn.
2. Xả điện định kỳ (Discharge Test): Khoảng 1 đến 3 tháng một lần, hãy thử ngắt nguồn điện lưới đầu vào (CB tổng hoặc rút phích cắm UPS) để hệ thống chạy bằng bình ắc quy cho đến khi dung lượng còn khoảng 30-40% rồi cắm điện lại. Việc này giúp các bản cực ắc quy được vận động, tránh hiện tượng bị chai lì hóa học (sunfat hóa).
3. Tuân thủ giới hạn công suất tải: Không bao giờ cắm các thiết bị có dòng khởi động cực lớn hoặc tính cảm ứng cao như máy in laser, tủ lạnh, lò vi sóng, máy khoan vào các dòng UPS thông thường (Line-Interactive). Chỉ nên dùng UPS cho các thiết bị nhạy cảm như máy tính, Switch, Router, Camera, đầu ghi hình và máy chủ (Server).
4. Vệ sinh bụi bẩn định kỳ: Bụi bẩn tích tụ lâu ngày kết hợp với độ ẩm cao tại TP.HCM tạo thành lớp màng dẫn điện trên bề mặt bo mạch, gây rò điện, phóng điện cao áp làm chết IC vi điều khiển. Nên hút bụi bo mạch UPS ít nhất 6 tháng/lần.
Giải đáp câu hỏi thực tế (FAQ) về sửa chữa UPS
1. UPS của tôi vừa thay ắc quy mới tinh nhưng cúp điện vẫn sụt nguồn ngay lập tức, vì sao?
Trả lời: Hiện tượng này có hai nguyên nhân chính: Thứ nhất, mạch sạc của UPS bị hỏng nên bình mới lắp vào không được sạc, dẫn đến cạn kiệt điện năng ngay từ đầu. Thứ hai, tầng công suất (Inverter) hoặc rơ-le chuyển mạch (Relay) trên bo mạch bị lỗi, không thể chuyển đổi nguồn DC từ bình thành điện AC 220V cấp cho thiết bị khi mất lưới điện. Bạn cần mang máy đến trung tâm kỹ thuật để đo đạc dòng sạc và kiểm tra mạch inverter.
2. Có nên tự mua ắc quy trên mạng về tự thay ở nhà không?
Trả lời: Việc thay thế ắc quy cơ bản là lắp đúng cực tính (Đỏ vào Dương +, Đen vào Âm -). Tuy nhiên, bạn cần lưu ý:
- Điện áp và dung lượng (Ah, V) phải khớp hoàn toàn với thông số kỹ thuật gốc của máy.
- Các dòng UPS thông minh (như APC Smart) sau khi thay bình bắt buộc phải thực hiện thao tác reset bộ nhớ dung lượng (Calibration). Nếu không reset, máy vẫn sẽ báo lỗi Replace Battery dù bình hoàn toàn tốt. Hơn nữa, việc thao tác sai lệch cực tính có thể làm cháy nổ cầu chì nguồn DC hoặc nổ bo mạch rất nguy hiểm.
3. Sửa UPS kêu tít tít liên tục và báo đèn đỏ tốn khoảng bao nhiêu thời gian và chi phí?

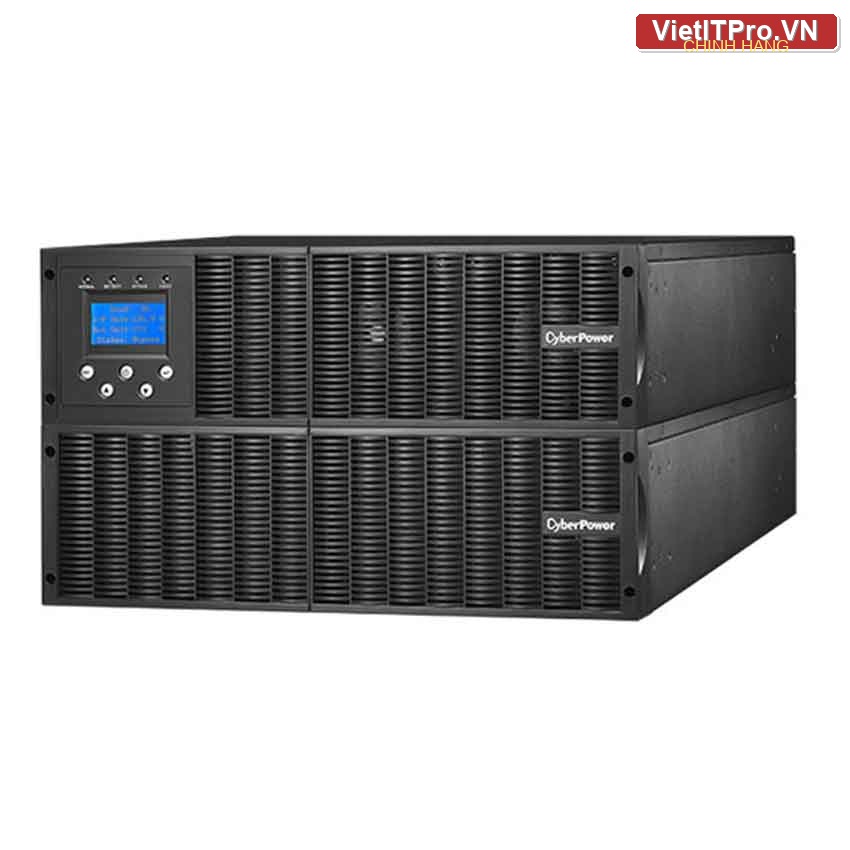

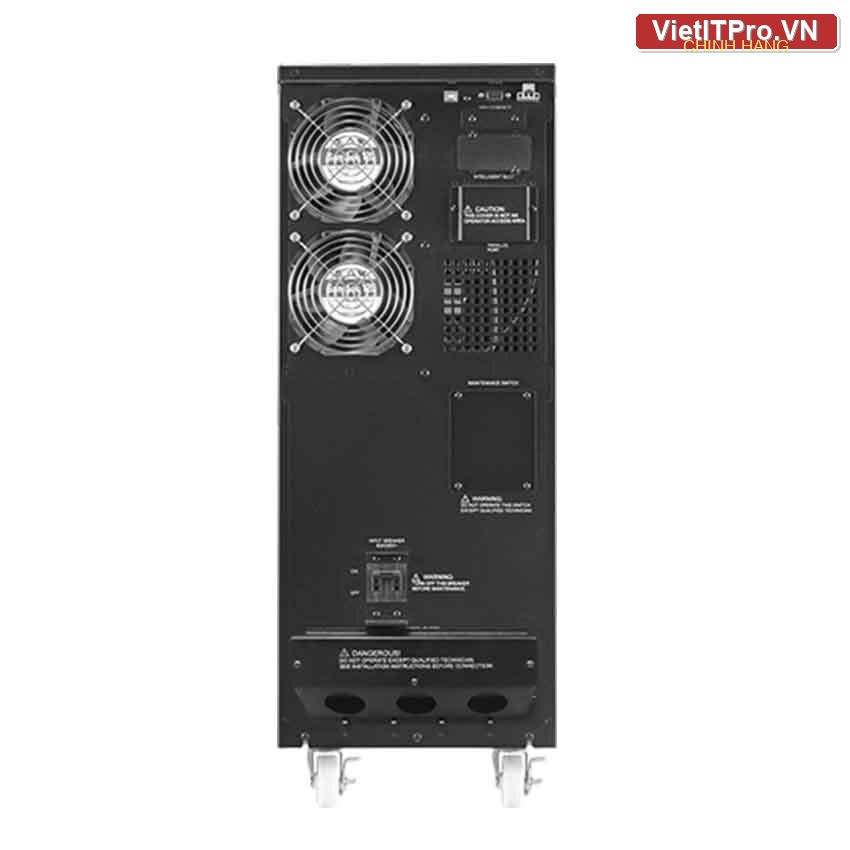

Trả lời: Thời gian sửa chữa tại VietITPro.vn đối với các lỗi thông thường (thay bình, xử lý mạch sạc, thay Mosfet nhẹ) dao động từ 30 phút đến 2 giờ. Đối với các dòng UPS công suất lớn (Online UPS 3kva - 10kva) lỗi bo mạch phức tạp, thời gian kiểm tra và test tải kéo dài từ 1 đến 2 ngày. Chi phí sửa chữa phụ thuộc vào công suất máy (VA/KVA) và linh kiện cần thay thế (bình ắc quy chính hãng hay linh kiện công suất). Kỹ thuật viên luôn luôn kiểm tra, báo giá chi tiết và được sự đồng ý của khách hàng trước khi tiến hành sửa chữa.
Lời kết
Hiện tượng UPS kêu tít tít liên tục, sáng đèn đỏ Fault và không lưu điện là dấu hiệu cảnh báo thiết bị của bạn đang gặp trục trặc phần cứng hoặc cạn kiệt nguồn năng lượng dự phòng. Việc tự ý can thiệp mà không có kiến thức chuyên sâu về điện tử vi mạch có thể làm tình trạng hỏng hóc trở nên trầm trọng hơn hoặc gây mất an toàn điện.
Nếu hệ thống UPS của bạn đang gặp sự cố, đừng ngần ngại liên hệ ngay với đội ngũ Kỹ Sư Chuyên Sâu tại VietITPro.vn để được tư vấn chẩn đoán chuyên sâu, cứu dữ liệu kịp thời và khôi phục hoạt động ổn định cho hệ thống CNTT của doanh nghiệp.
