Sửa Bo Mạch Nghịch Lưu Inverter H-Bridge UPS: Thay Mosfet IRF3205/IRFB4110, Sửa Nguồn Xung & Nổ Tụ Cao Áp

1. Nguyên Lý Hoạt Động Của Mạch Nghịch Lưu Cầu H (Full H-Bridge Inverter Topology)

Mạch nghịch lưu cầu H là khối công suất quan trọng nhất trong mọi bộ lưu điện UPS và bộ kích điện Inverter năng lượng mặt trời. Mạch này có nhiệm vụ biến đổi điện áp một chiều DC từ dàn ắc quy (12V, 24V, 48V, 96V hoặc bus cao áp 380V DC) thành điện áp xoay chiều AC 220V 50Hz.

```mermaid graph TD A[Nguồn Điện Ắc Quy 12V/24V/48V DC] --> B[Biến Áp Xung Đẩy Kéo Push-Pull Tần Số Cao 40kHz] B --> C[Chỉnh Lưu Cầu Diode Nắn Ra Bus Cao Áp 380V DC] C --> D[Mạch Nghịch Lưu Cầu H 4 Nhánh Mosfet/IGBT SPWM] D --> E[Bộ Lọc LC Tích Phân Cho Ra Sóng Sin Chuẩn 220V 50Hz] ```

Cấu trúc cầu H bao gồm 4 nhánh van bán dẫn đóng cắt theo quy luật điều chế độ rộng xung hình sin (SPWM - Sinusoidal Pulse Width Modulation):

• Bán kỳ dương (Positive Half-Cycle): Cặp van $Q_1$ (nhánh trên bên trái) và $Q_4$ (nhánh dưới bên phải) cùng dẫn dòng điện chạy từ cực dương qua tải về cực âm.
• Bán kỳ âm (Negative Half-Cycle): Cặp van $Q_2$ (nhánh trên bên phải) và $Q_3$ (nhánh dưới bên trái) cùng dẫn dòng điện đảo chiều ngược lại qua tải.
• Thời gian chết (Dead Time ~ 1.5$µ s$): Khoảng thời gian nghỉ bắt buộc giữa 2 lần chuyển mạch để ngăn chặn hiện tượng 2 van trên cùng một nhánh ($Q_1$ và $Q_3$) dẫn cùng lúc gây ra ngắn mạch chập thẳng nguồn (Shoot-Through Short Circuit) làm nổ tung toàn bộ dàn Mosfet!

2. Bóc Tách Các Lỗi Vi Mạch Điển Hình Trên Tầng Nghịch Lưu

2.1. Chết chập nổ tung Mosfet công suất thấp áp (Low-voltage Push-Pull Stage)

Trên các dòng UPS Offline và Line-Interactive (như Santak TG500/TG1000, APC Back-UPS), tầng kích biến áp sắt từ sử dụng các cặp Mosfet dòng khủng như IRF3205 (55V 110A $R_{DS(on)} = 8mΩ$), IRFB4110 (100V 180A) hoặc STP75NF75:

• Khi tải ngõ ra bị chập mạch hoặc ắc quy bị sụt áp làm dòng điện tăng đột biến, nhiệt độ tại tiếp giáp bán dẫn (Junction Temperature) vượt quá 175°C làm lớp cách điện Oxide Silicon bị đánh thủng. Cực D và cực S bị dính chặt vào nhau, đồng thời điện áp 12V đánh ngược vào cực G làm chết luôn cả dàn điện trở dán và IC dao động SG3525 / TL494.

2.2. Mất xung kích lái Gate Driver (Chết IC IR2110 / IR2113 / FAN7380)

IC lái cầu H chịu trách nhiệm nâng mức tín hiệu 5V logic từ vi điều khiển lên mức điện áp 12V – 15V đủ mạnh để nạp cho điện dung ký sinh $C_{iss}$ của cực Gate Mosfet. Khi tụ bơm điện áp cao (Bootstrap Capacitor) bị rò rỉ điện hoặc Diode hồi tiếp nhanh Ultra-fast bị đứt, nhánh phía trên (High-side) bị mất xung kích, khiến điện áp xoay chiều ngõ ra bị mất nửa bán kỳ và méo dạng sóng nghiêm trọng.

2.3. Nổ tụ hóa lọc nguồn cao áp 400V / 450V DC Bus

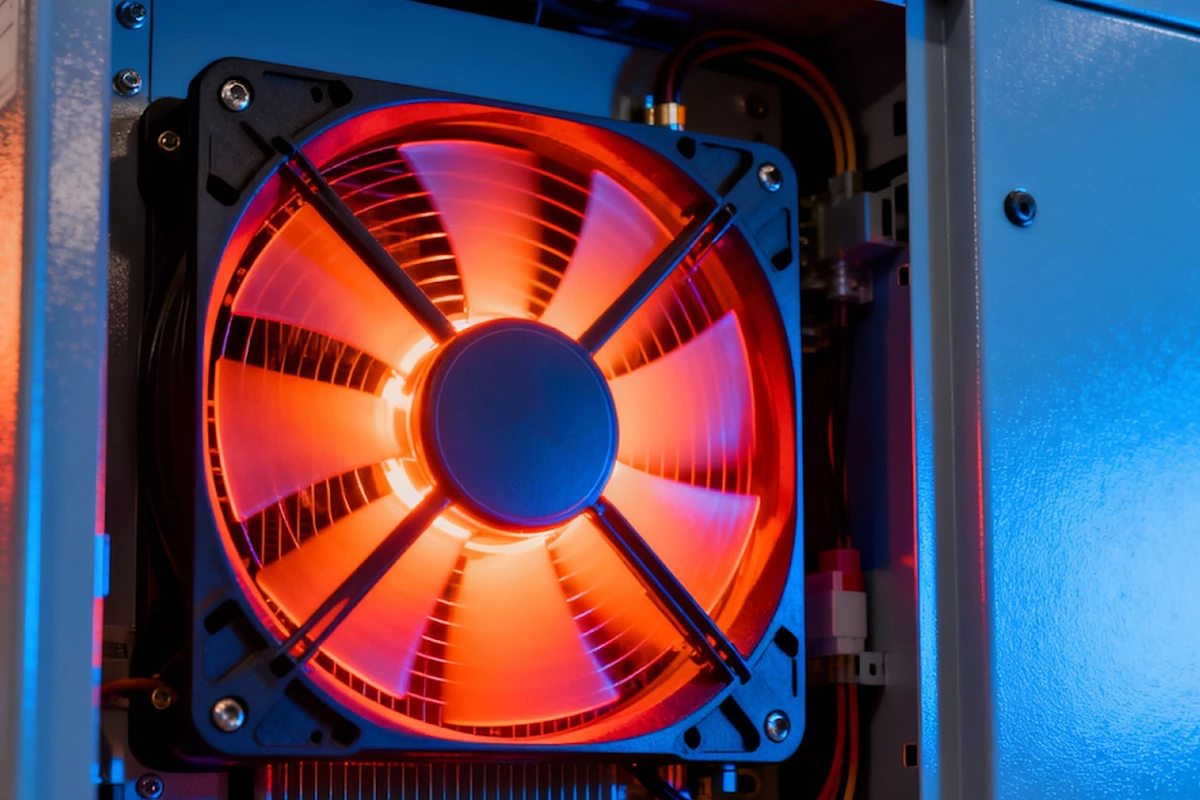

Trên các dòng UPS Online chuyển đổi kép, tụ hóa lọc nguồn DC Bus (thường là 4 tụ 470$µ F$ / 400V hoặc 1.000$µ F$ / 450V mắc nối tiếp song song) phải chịu điện áp một chiều lên tới +380V DC và -380V DC. Khi quạt làm mát bị kẹt bụi ngừng quay, nhiệt độ bên trong vỏ máy tăng cao làm điện dịch sôi bùng và nổ bung nắp van an toàn trên lưng tụ.

3. Quy Trình Đo Kiểm Dạng Sóng Bằng Máy Hiện Sóng Oscilloscope Tại VietITPro

1. Bước 1: Tháo toàn bộ dàn Mosfet hỏng ra khỏi bo mạch, kiểm tra cách điện của miếng lót mica/silicone tản nhiệt.
2. Bước 2: Cấp nguồn 12V nuôi mạch điều khiển (chưa cấp nguồn công suất cho biến áp), kẹp que đo Oscilloscope vào chân G-S của từng vị trí Mosfet.
3. Bước 3: Quan sát dạng sóng xung vuông SPWM: Tần số chuẩn 50Hz hoặc 20kHz – 40kHz, biên độ điện áp xung vuông sắc cạnh đạt chuẩn 12.0V – 14.5V, sườn dốc đóng/ngắt (Rise/Fall Time) dốc đứng dưới 150 nano-giây. Tuyệt đối không được có hiện tượng sóng bị bo tròn hay xuất hiện các gai nhọn dao động ký sinh (Ringing Over-shoot).
4. Bước 4: Hàn dàn Mosfet mới chính hãng cùng số lô, bôi keo tản nhiệt gốm trắng, bắt chặt ốc cố định lực xiết tiêu chuẩn.
5. Bước 5: Đấu nối qua bóng đèn tải bảo vệ 220V 100W để kiểm tra khởi động mềm (Soft-start) an toàn 100% trước khi cho chạy tải công suất thật.

6. Hướng Dẫn Sử Dụng & Bảo Dưỡng Bộ Lưu Điện UPS Đúng Kỹ Thuật

Một chiếc bộ lưu điện UPS được vận hành đúng kỹ thuật sẽ kéo dài tuổi thọ bình ắc quy từ 3 năm lên 5 – 6 năm:

1. Không bao giờ cắm máy in Laser hoặc quạt công nghiệp vào cổng Battery Backup của UPS: Máy in laser khi sấy mực sẽ tiêu thụ dòng điện đột biến từ 800W đến 1.200W trong tích tắc, làm cháy nổ bo mạch nghịch lưu của UPS ngay lập tức. Chỉ cắm máy tính, màn hình và Router mạng vào UPS.
2. Định kỳ xả tải ắc quy mỗi tháng 1 lần (Battery Self-test): Khi điện lưới đang hoạt động bình thường, chủ động rút phích cắm nguồn điện 220V của UPS ra trong vòng 5 – 10 phút để ắc quy được phóng điện, sau đó cắm lại để nạp đầy. Việc này giúp các mâm cực chì không bị trơ hóa (Sulfation Prevention).
3. Đặt UPS ở nơi khô ráo, thoáng mát (Nhiệt độ tối ưu $20^\circ\text{C} - 25^\circ\text{C}$): Mỗi khi nhiệt độ môi trường tăng thêm $10^\circ\text{C}$ so với mức chuẩn $25^\circ\text{C}$, tuổi thọ của bình ắc quy chì sẽ bị giảm đi một nửa!

7. Bộ 8 Câu Hỏi & Giải Đáp Chuyên Sâu Cùng Ban Kỹ Thuật Nguồn UPS VietITPro

Câu hỏi 1: Tại sao bộ lưu điện UPS của tôi cắm điện sạc cả ngày nhưng khi cúp điện thì tắt ngúm ngay lập tức?
Ban Kỹ Thuật VietITPro giải đáp: Hiện tượng này do bình ắc quy bên trong đã bị chai tăng nội trở nghiêm trọng. Khi có điện lưới thì bo mạch vẫn nạp điện áp tĩnh 13V vào ắc quy, nhưng vì dung lượng thực tế đã bị suy hao 99%, khi cúp điện ắc quy không thể cung cấp được dòng điện xả tải và sập áp ngay trong 0.1 giây. Việc thay thế bình ắc quy mới sẽ giúp UPS phục hồi 100% thời gian lưu điện như lúc mới mua.

Câu hỏi 2: Tôi có thể tự mua bình ắc quy trên mạng về tự thay vào UPS ở nhà được không?
Ban Kỹ Thuật VietITPro giải đáp: Có thể nếu bạn có kiến thức về an toàn điện. Tuy nhiên, cần đặc biệt lưu ý: cọc bình ắc quy khi chập cực dương và cực âm sẽ sinh ra dòng điện ngắn mạch hàng trăm Ampe gây nổ tia lửa điện rất nguy hiểm. Ngoài ra, sau khi thay bình mới, cần dùng đồng hồ đo kiểm tra lại điện áp sạc của bo mạch UPS để đảm bảo không bị sạc quá áp làm phồng bình mới.

Câu hỏi 3: Chi phí kiểm tra và sửa chữa UPS tại VietITPro có được báo giá trước không?
Ban Kỹ Thuật VietITPro giải đáp: Có! Kỹ thuật viên VietITPro đo kiểm tra nội trở bình ắc quy và kiểm tra bo mạch hoàn toàn miễn phí 0Đ. Chúng tôi chỉ tiến hành thay thế linh kiện sau khi khách hàng đã đồng ý với bảng giá trọn gói.

6. Hướng Dẫn Sử Dụng & Bảo Dưỡng Bộ Lưu Điện UPS Đúng Kỹ Thuật

Một chiếc bộ lưu điện UPS được vận hành đúng kỹ thuật sẽ kéo dài tuổi thọ bình ắc quy từ 3 năm lên 5 – 6 năm:

1. Không bao giờ cắm máy in Laser hoặc quạt công nghiệp vào cổng Battery Backup của UPS: Máy in laser khi sấy mực sẽ tiêu thụ dòng điện đột biến từ 800W đến 1.200W trong tích tắc, làm cháy nổ bo mạch nghịch lưu của UPS ngay lập tức. Chỉ cắm máy tính, màn hình và Router mạng vào UPS.
2. Định kỳ xả tải ắc quy mỗi tháng 1 lần (Battery Self-test): Khi điện lưới đang hoạt động bình thường, chủ động rút phích cắm nguồn điện 220V của UPS ra trong vòng 5 – 10 phút để ắc quy được phóng điện, sau đó cắm lại để nạp đầy. Việc này giúp các mâm cực chì không bị trơ hóa (Sulfation Prevention).
3. Đặt UPS ở nơi khô ráo, thoáng mát (Nhiệt độ tối ưu $20^\circ\text{C} - 25^\circ\text{C}$): Mỗi khi nhiệt độ môi trường tăng thêm $10^\circ\text{C}$ so với mức chuẩn $25^\circ\text{C}$, tuổi thọ của bình ắc quy chì sẽ bị giảm đi một nửa!

7. Bộ 8 Câu Hỏi & Giải Đáp Chuyên Sâu Cùng Ban Kỹ Thuật Nguồn UPS VietITPro

Câu hỏi 1: Tại sao bộ lưu điện UPS của tôi cắm điện sạc cả ngày nhưng khi cúp điện thì tắt ngúm ngay lập tức?
Ban Kỹ Thuật VietITPro giải đáp: Hiện tượng này do bình ắc quy bên trong đã bị chai tăng nội trở nghiêm trọng. Khi có điện lưới thì bo mạch vẫn nạp điện áp tĩnh 13V vào ắc quy, nhưng vì dung lượng thực tế đã bị suy hao 99%, khi cúp điện ắc quy không thể cung cấp được dòng điện xả tải và sập áp ngay trong 0.1 giây. Việc thay thế bình ắc quy mới sẽ giúp UPS phục hồi 100% thời gian lưu điện như lúc mới mua.

Câu hỏi 2: Tôi có thể tự mua bình ắc quy trên mạng về tự thay vào UPS ở nhà được không?
Ban Kỹ Thuật VietITPro giải đáp: Có thể nếu bạn có kiến thức về an toàn điện. Tuy nhiên, cần đặc biệt lưu ý: cọc bình ắc quy khi chập cực dương và cực âm sẽ sinh ra dòng điện ngắn mạch hàng trăm Ampe gây nổ tia lửa điện rất nguy hiểm. Ngoài ra, sau khi thay bình mới, cần dùng đồng hồ đo kiểm tra lại điện áp sạc của bo mạch UPS để đảm bảo không bị sạc quá áp làm phồng bình mới.

Câu hỏi 3: Chi phí kiểm tra và sửa chữa UPS tại VietITPro có được báo giá trước không?
Ban Kỹ Thuật VietITPro giải đáp: Có! Kỹ thuật viên VietITPro đo kiểm tra nội trở bình ắc quy và kiểm tra bo mạch hoàn toàn miễn phí 0Đ. Chúng tôi chỉ tiến hành thay thế linh kiện sau khi khách hàng đã đồng ý với bảng giá trọn gói.

6. Hướng Dẫn Sử Dụng & Bảo Dưỡng Bộ Lưu Điện UPS Đúng Kỹ Thuật

Một chiếc bộ lưu điện UPS được vận hành đúng kỹ thuật sẽ kéo dài tuổi thọ bình ắc quy từ 3 năm lên 5 – 6 năm:

1. Không bao giờ cắm máy in Laser hoặc quạt công nghiệp vào cổng Battery Backup của UPS: Máy in laser khi sấy mực sẽ tiêu thụ dòng điện đột biến từ 800W đến 1.200W trong tích tắc, làm cháy nổ bo mạch nghịch lưu của UPS ngay lập tức. Chỉ cắm máy tính, màn hình và Router mạng vào UPS.
2. Định kỳ xả tải ắc quy mỗi tháng 1 lần (Battery Self-test): Khi điện lưới đang hoạt động bình thường, chủ động rút phích cắm nguồn điện 220V của UPS ra trong vòng 5 – 10 phút để ắc quy được phóng điện, sau đó cắm lại để nạp đầy. Việc này giúp các mâm cực chì không bị trơ hóa (Sulfation Prevention).
3. Đặt UPS ở nơi khô ráo, thoáng mát (Nhiệt độ tối ưu $20^\circ\text{C} - 25^\circ\text{C}$): Mỗi khi nhiệt độ môi trường tăng thêm $10^\circ\text{C}$ so với mức chuẩn $25^\circ\text{C}$, tuổi thọ của bình ắc quy chì sẽ bị giảm đi một nửa!

7. Bộ 8 Câu Hỏi & Giải Đáp Chuyên Sâu Cùng Ban Kỹ Thuật Nguồn UPS VietITPro

Câu hỏi 1: Tại sao bộ lưu điện UPS của tôi cắm điện sạc cả ngày nhưng khi cúp điện thì tắt ngúm ngay lập tức?
Ban Kỹ Thuật VietITPro giải đáp: Hiện tượng này do bình ắc quy bên trong đã bị chai tăng nội trở nghiêm trọng. Khi có điện lưới thì bo mạch vẫn nạp điện áp tĩnh 13V vào ắc quy, nhưng vì dung lượng thực tế đã bị suy hao 99%, khi cúp điện ắc quy không thể cung cấp được dòng điện xả tải và sập áp ngay trong 0.1 giây. Việc thay thế bình ắc quy mới sẽ giúp UPS phục hồi 100% thời gian lưu điện như lúc mới mua.

Câu hỏi 2: Tôi có thể tự mua bình ắc quy trên mạng về tự thay vào UPS ở nhà được không?
Ban Kỹ Thuật VietITPro giải đáp: Có thể nếu bạn có kiến thức về an toàn điện. Tuy nhiên, cần đặc biệt lưu ý: cọc bình ắc quy khi chập cực dương và cực âm sẽ sinh ra dòng điện ngắn mạch hàng trăm Ampe gây nổ tia lửa điện rất nguy hiểm. Ngoài ra, sau khi thay bình mới, cần dùng đồng hồ đo kiểm tra lại điện áp sạc của bo mạch UPS để đảm bảo không bị sạc quá áp làm phồng bình mới.

Câu hỏi 3: Chi phí kiểm tra và sửa chữa UPS tại VietITPro có được báo giá trước không?
Ban Kỹ Thuật VietITPro giải đáp: Có! Kỹ thuật viên VietITPro đo kiểm tra nội trở bình ắc quy và kiểm tra bo mạch hoàn toàn miễn phí 0Đ. Chúng tôi chỉ tiến hành thay thế linh kiện sau khi khách hàng đã đồng ý với bảng giá trọn gói.
