Chào bạn, vn. Trong quá trình vận hành phòng lab kỹ thuật phần cứng, chúng tôi tiếp nhận hàng ngàn thiết bị từ các dòng laptop phổ thông đến các trạm làm việc workstation cao cấp thuộc các thương hiệu lớn như Dell, ASUS, HP, Lenovo, Acer, MSI. Tại phân khúc laptop phổ thông phục vụ học tập, văn phòng và đồ họa bán chuyên, dòng Dell Inspiron series luôn chiếm một tỷ trọng rất lớn nhờ độ bền cơ học tương đối cao và giá thành hợp lý. Tuy nhiên, linh kiện ngoại vi chịu tác động vật lý liên tục như bàn phím lại là "gót chân Achilles" dễ bị tổn thương nhất sau một thời gian dài vận hành. Bài viết kỹ thuật chuyên sâu này sẽ bóc tách toàn diện từ cấu trúc vi mạch, nguyên lý nhận diện tín hiệu ma trận bàn phím (Keyboard Matrix), phương pháp phân biệt lỗi phần cứng và phần mềm, cho đến quy trình thay thế chuẩn phòng lab 6 bước tại VietITPro.vn đối với model Dell Inspiron 3581.
1. Phân Tích Nguyên Lý Hoạt Động & Cấu Trúc Vi Mạch Linh Kiện
Bàn phím của Dell Inspiron 3581 không đơn thuần là một tập hợp các nút bấm cơ học rời rạc mà là một hệ thống vi mạch điện tử tinh vi, hoạt động dựa trên nguyên lý ma trận quét (Key Matrix Scanning). Hiểu được cấu trúc này giúp các kỹ sư phần cứng định hình chính xác nguyên lý truyền dẫn tín hiệu từ đầu ngón tay người dùng đến vi điều khiển bàn phím (Keyboard Controller) tích hợp bên trong chip Super I/O (Embedded Controller - EC) trên bo mạch chủ (Mainboard).
Về mặt cấu trúc vật lý, bàn phím laptop Dell Inspiron 3581 sử dụng công nghệ phím dạng chiclet nguyên khối gắn chìm (embedded keyboard) được ép nhiệt cố định vào khung nhôm/nhựa của bệ mặt C (palmrest). Cấu tạo bên trong gồm các thành phần cốt lõi sau:
- Lớp màng nhựa dẫn điện (Membrane Layers): Gồm 3 lớp màng PET siêu mỏng. Hai lớp ngoài in các đường mạch dẫn điện bằng mực dẫn bạc (silver conductive ink) tạo thành các hàng (Rows) và cột (Columns). Lớp màng ở giữa đóng vai trò cách điện, có các lỗ thủng ngay tại vị trí tâm của mỗi phím bấm. Khi người dùng nhấn phím, lực cơ học sẽ ép lớp màng trên chạm xuyên qua lỗ cách điện để tiếp xúc với lớp màng dưới, khép kín một mạch điện trong ma trận.

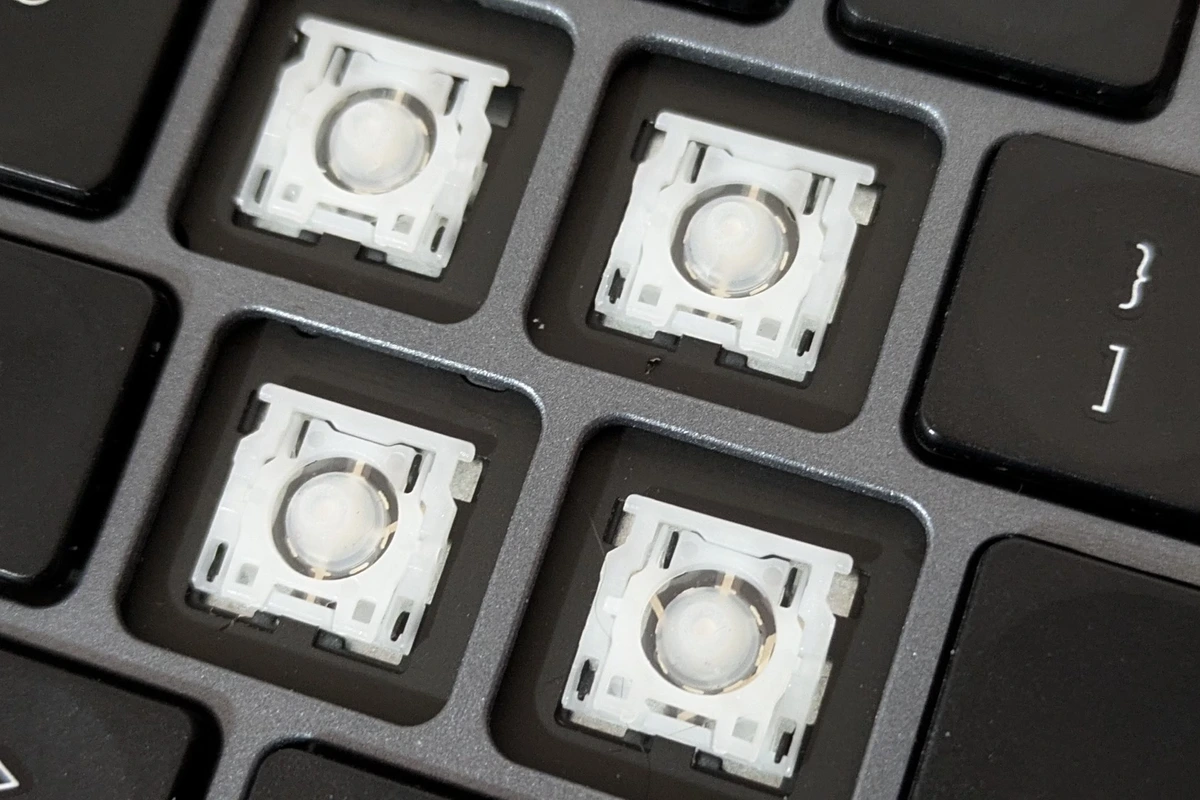

- Cơ chế xương phím (Scissor-switch Mechanism): Cấu trúc dạng cánh bướm chéo kép bằng nhựa kỹ thuật cao cấp, giúp phân bố lực ấn đều trên toàn bộ bề mặt phím, tạo hành trình phím ổn định (travel distance khoảng 1.4mm) và chống hiện tượng kẹt phím khi gõ lệch tâm.
- Mạch giải mã tín hiệu và Cáp kết nối (FPC - Flexible Printed Circuit): Các đường mạch ma trận tập trung về một vi mạch đệm (IC scan matrix) nhỏ trên dải cáp FPC dẹt màu trắng hoặc nâu đen. Từ đây, cáp FPC cắm trực tiếp vào đầu nối ZIF (Zero Insertion Force) trên mainboard, dẫn truyền tín hiệu trực tiếp về chip Super I/O (thường là các dòng chip ITE hoặc Microchip).
Về khía cạnh cấp nguồn và truyền thông, bàn phím Inspiron 3581 không tiêu thụ dòng điện lớn nhưng đòi hỏi tính ổn định cao từ đường nguồn 3.3V_ALW hoặc 3.3V_RUN được quản lý bởi IC nguồn hạ áp (Step-down Buck Regulator) trên mainboard. Vi điều khiển Super I/O liên tục phát ra các xung quét (scanning pulses) dọc theo các cột và đọc trạng thái ở các hàng. Khi một phím được nhấn, điện áp tại giao điểm tương ứng thay đổi, Super I/O ngay lập tức nhận diện mã quét (Scan Code) và chuyển đổi thành mã ngắt bàn phím (Keyboard Interrupt / Scancode Set 2) gửi qua bus LPC (Low Pin Count) hoặc eSPI (Enhanced Serial Peripheral Interface) về chip Nam (PCH / Platform Controller Hub) hoặc trực tiếp đến CPU để hệ điều hành Windows xử lý. Do đó, bất kỳ sự cố chập mạch, oxy hóa đường mực dẫn bạc hay đứt gãy cáp FPC đều làm gián đoạn ma trận này, dẫn đến hiện tượng liệt phím hàng loạt hoặc nhảy chữ.
2. Dấu Hiệu Hư Hỏng Thực Tế & Phân Biệt Lỗi Phần Mềm vs Lỗi Phần Cứng
Trong môi trường làm việc thực tế tại trung tâm, việc chẩn đoán sai bệnh giữa lỗi phần mềm (OS, Driver, Registry) và lỗi phần cứng (đứt mạch, chập phím, lỗi Super I/O) sẽ dẫn đến việc thay thế linh kiện lãng phí hoặc không giải quyết tận gốc vấn đề. Dưới đây là các dấu hiệu hư hỏng thực tế và phương pháp phân biệt chuẩn xác do các kỹ sư VietITPro đúc kết:
Triệu chứng hư hỏng phần cứng điển hình trên Dell Inspiron 3581:
1. Liệt một hoặc nhiều nhóm phím: Thường do đứt đường mạch mực bạc bên trong màng PET do chất lỏng (nước ngọt, cà phê, nước lọc) vô tình đổ vào gây ăn mòn điện hóa (electrochemical migration), hoặc do oxy hóa chân tiếp xúc trên cáp FPC.
2. Hiện tượng "tự gõ chữ" (Ghost typing / Tự nhảy phím): Người dùng không thao tác nhưng máy liên tục xuất hiện các ký tự lạ trên màn hình (ví dụ: chữ d, e hoặc phím cách tự động kích hoạt liên tục). Nguyên nhân do chập chạm mạch ma trận bên trong do ẩm mốc hoặc dị vật kẹt dưới xương phím làm dính tiếp điểm.
3. Phím bấm cứng, mất độ nảy hoặc lỏng lẻo: Do gãy chốt nhựa cấu trúc xương phím scissor-switch hoặc mòn núm cao su đàn hồi (rubber dome) sau hàng triệu lần gõ.
4. Bàn phím hoàn toàn không phản hồi: Tình trạng này nguy hiểm hơn vì có thể xuất phát từ hai nguyên nhân: đứt toàn bộ đường tín hiệu cáp bàn phím, hoặc chết chip Super I/O trên mainboard do sốc điện hoặc chập mạch từ chính bàn phím cũ lan truyền sang.
Phương pháp phân biệt lỗi Phần mềm vs Phần cứng:
- Kiểm tra bằng môi trường độc lập (Bootable USB / BIOS): Khởi động máy và truy cập vào giao diện BIOS (nhấn liên tục phím
F2khi logo Dell xuất hiện). Nếu trong BIOS mà bàn phím cũng không hoạt động hoặc vẫn bị nhảy chữ, 100% đây là lỗi phần cứng (bàn phím hoặc mạch điều khiển trên main). Ngược lại, nếu trong BIOS hoạt động bình thường nhưng vào Windows lại bị liệt hoặc loạn chữ, lỗi do hệ điều hành, xung đột Driver bàn phím (Standard PS/2 Keyboard / HID Keyboard Device), hoặc do virus/malware can thiệp vào Registry (Key Remapping). - Kiểm tra bằng phần mềm Test Keyboard chuyên dụng: Sử dụng các công cụ như Keyboard Test Utility hoặc trang web Keyboard Tester để kiểm tra phản hồi tín hiệu điện tử của từng phím. Khi nhấn phím, nếu ô tương ứng không sáng xanh, tiếp tục kiểm tra áp tại các điểm test point trên cáp FPC bằng đồng hồ vạn năng số (Digital Multimeter - DMM) ở chế độ đo thông mạch (Continuity Mode).
3. Bảng So Sánh Chi Tiết: Linh Kiện Zin OEM Chính Hãng vs Linh Kiện Kém Chất Lượng / Hàng Lô
Khi tiến hành thay bàn phím cho Dell Inspiron 3581, việc lựa chọn chất lượng linh kiện đóng vai trò quyết định đến trải nghiệm gõ văn bản và độ bền lâu dài của thiết bị. Dưới đây là bảng so sánh khách quan và chi tiết giữa bàn phím Zin OEM chính hãng và các dòng bàn phím hàng lô (OEM trôi nổi, chất lượng kém) trên thị trường:
4. Quy Trình 6 Bước Đo Kiểm & Thay Thế Chuẩn Phòng Lab Kỹ Thuật VietITPro
Để thay thế một bàn phím cho dòng máy Dell Inspiron 3581 đòi hỏi kỹ thuật viên phải có tay nghề cao và sự tỉ mỉ tuyệt đối. Khác với các dòng máy có bàn phím rời nằm ở mặt trên (chỉ cần tháo vài ốc ở viền), dòng Inspiron 3581 có thiết kế bàn phím gắn chìm bên dưới toàn bộ linh kiện bên trong (bàn phím lót ngược dưới mainboard). Điều này đồng nghĩa với việc kỹ thuật viên phải tháo rời toàn bộ phần cứng của máy. Dưới đây là quy trình chuẩn 6 bước tại phòng lab VietITPro:
- Bước 1: Khử tĩnh điện (ESD Protection) & Ngắt nguồn hoàn toàn: Kỹ thuật viên đeo vòng khử tĩnh điện ESD, đặt máy lên thảm cao su chống tĩnh điện. Tiến hành tháo ốc nắp lưng, ngắt kết nối pin dung lượng cao (Li-Po Battery) ngay lập tức để triệt tiêu hoàn toàn dòng điện lưu trữ trên mainboard, tránh hiện tượng sốc tĩnh điện làm chết IC vi mạch.
- Bước 2: Tháo dỡ toàn bộ phần cứng (Disassembly): Lần lượt tháo rời các linh kiện ngoại vi và trung tâm theo thứ tự chuẩn: ổ cứng SSD/HDD, card Wi-Fi, hệ thống quạt tản nhiệt (Heatsink & Fan), cụm màn hình (Display Assembly), và cuối cùng là bo mạch chủ (Mainboard) cùng cụm loa. Thao tác phải chuẩn xác, sử dụng tua-vít lực (torque screwdriver) đúng chuẩn để không làm toe đầu ốc.
- Bước 3: Tách rời bàn phím cũ khỏi bệ mặt C (Palmrest Decoupling): Bàn phím của Dell Inspiron 3581 được cố định vào bệ nhựa bằng hàng chục mối hàn nhiệt nhựa (plastic rivets). Kỹ thuật viên sử dụng máy khò nhiệt chuyên dụng điều chỉnh nhiệt độ chính xác (khoảng 180°C - 200°C) kết hợp dao mổ kỹ thuật để cắt bỏ các mối hàn nhiệt một cách khéo léo, tuyệt đối không làm biến dạng hay nứt vỡ khung nhựa mặt C của máy khách.
- Bước 4: Vệ sinh bề mặt & Đo kiểm mạch điện: Sau khi lấy bàn phím cũ ra, kỹ thuật viên dùng dung dịch cồn chuyên dụng IPA 99.9% vệ sinh sạch sẽ lớp keo thừa và bụi bẩn bám trên bệ mặt C. Kiểm tra kỹ lưỡng các đường mạch lân cận, thổi bụi khe tản nhiệt và tra keo tản nhiệt mới (loại dẫn nhiệt cao như Arctic MX-4 hoặc Thermal Grizzly) cho CPU/GPU chuẩn bị cho bước lắp ráp.
- Bước 5: Cố định bàn phím mới & Lắp ráp hệ thống (Reassembly): Đặt bàn phím Zin OEM mới chính hãng vào khớp định vị. Sử dụng máy hàn nhiệt nhựa chuyên dụng để tạo lại các mối hàn cố định chân bàn phím chắc chắn như nguyên bản nhà máy. Tiến hành lắp ráp lại toàn bộ mainboard, cụm màn hình, quạt tản nhiệt, cáp tín hiệu và pin theo đúng sơ đồ kỹ thuật ban đầu.
- Bước 6: Kiểm tra Burn-in & Đo kiểm toàn diện: Khởi động lại hệ thống, tiến hành kiểm tra áp lực cao (Burn-in test). Dùng phần mềm kiểm tra toàn bộ các phím gõ, kiểm tra độ sáng màn hình, âm thanh, Wi-Fi và nhiệt độ hoạt động của máy trong 30 phút trước khi bàn giao thiết bị cho khách hàng.
5. Bảng Báo Giá Chi Tiết & Thời Gian Bảo Hành Từng Dòng Máy
Tại VietITPro.vn, chúng tôi luôn minh bạch hóa chi phí dịch vụ và linh kiện. Mức giá thay bàn phím luôn cạnh tranh đi kèm với chất lượng linh kiện loại 1 và chính sách bảo hành dài hạn, mang đến sự an tâm tuyệt đối cho khách hàng kỹ thuật cũng như người dùng phổ thông.
Lưu ý kỹ thuật: Mức giá trên đã bao gồm công tháo lắp tỉ mỉ toàn bộ phần cứng (vì dòng máy này phải tháo main), vệ sinh tổng thể bên trong máy và thay keo tản nhiệt miễn phí. Quý khách hàng có thể liên hệ trực tiếp hotline phòng lab VietITPro để nhận báo giá chính xác nhất theo từng thời điểm biến động của thị trường linh kiện.
6. Bảng Chẩn Đoán Lỗi Nhanh & Giải Pháp Kỹ Thuật
Nhằm hỗ trợ kỹ thuật viên tuyến đầu hoặc khách hàng có chuyên môn cơ bản tự chẩn đoán sự cố liên quan đến bàn phím laptop Dell Inspiron 3581, đội ngũ VietITPro tổng hợp bảng chẩn đoán chuyên sâu sau:
7. Hướng Dẫn Bảo Dưỡng Kéo Dài Tuổi Thọ & 4 Đặc Quyền Vàng Tại VietITPro
Để giữ cho bàn phím chiếc Dell Inspiron 3581 hoạt động bền bỉ, mượt mà và tránh lặp lại các sự cố phần cứng đáng tiếc, các kỹ sư phần cứng tại VietITPro đưa ra những lời khuyên vận hành thực tế sau:
- Tuyệt đối tránh chất lỏng gần khu vực làm việc: Nước ngọt, cà phê, trà hay nước lọc khi tràn vào bàn phím sẽ thấm qua các lớp màng PET, gây ăn mòn đường mực dẫn bạc cực nhanh chỉ sau vài giờ nếu không được xử lý ngắt nguồn kịp thời.
- Sử dụng miếng lót bàn phím (Keyboard Protector) chất lượng cao: Giúp ngăn chặn bụi bẩn, vụn thức ăn và mồ hôi tay lọt vào các kẽ phím. Tuy nhiên, lưu ý không nên dùng miếng lót quá dày khi gập màn hình vì có thể gây tì đè lên mặt kính màn hình LCD.
- Thao tác gõ với lực vừa phải: Tránh dùng lực quá mạnh khi chơi game hoặc gõ văn bản tốc độ cao để bảo vệ hệ thống xương phím scissor-switch và độ đàn hồi của các núm cao su bên dưới.
- Bảo dưỡng định kỳ 6 tháng/lần: Mang máy đến các trung tâm uy tín để vệ sinh bên trong, thổi bụi khe tản nhiệt, tra keo tản nhiệt mới và kiểm tra tổng thể phần cứng.
4 Đặc Quyền Vàng Khi Thay Bàn Phím Tại VietITPro.vn:
1. Linh kiện chuẩn Zin OEM 100%: Cam kết chất lượng cao cấp, độ bền tương đương linh kiện gốc theo máy, không sử dụng hàng lô kém chất lượng.
2. Miễn phí công thay thế & Vệ sinh tổng quát: Khách hàng được miễn phí hoàn toàn chi phí công tháo lắp phức tạp đối với dòng máy thiết kế bàn phím chìm, đồng thời được vệ sinh tản nhiệt và tra keo miễn phí.
3. Bảo hành đổi mới uy tín từ 06 đến 12 tháng: Lỗi 1 đổi 1 nhanh chóng trong suốt thời gian bảo hành, không cò quay, không mất thời gian chờ đợi sửa chữa lại linh kiện cũ.
4. Quy trình công khai, minh bạch trước mặt khách hàng: Quý khách có thể trực tiếp quan sát toàn bộ quá trình kỹ thuật viên tháo lắp, đo kiểm thiết bị tại phòng lab của chúng tôi.
Hãy đến với Trung tâm Nghiên cứu & Sửa chữa VietITPro.vn để trải nghiệm dịch vụ kỹ thuật phần cứng chuyên sâu, uy tín và chuyên nghiệp hàng đầu!
