Thay Màn Hình MacBook Air 13 Inch M3 (A3113) Từ A - Z: Giải Mã Cảm Biến Lid Angle Sensor & Quy Trình Bảo Toàn True Tone Chuẩn Hãng

Được Apple chính thức trình làng vào đầu năm 2024, chiếc MacBook Air 13.6 inch trang bị chip Apple M3 tiến trình 3nm (Model A3113, mang mã bo mạch Logic Board 820-02868 / 820-03223) là một kiệt tác phần cứng kết hợp giữa hiệu năng đồ họa thế hệ mới và thiết kế siêu mỏng nhẹ 11.3mm. Điểm nhấn thị giác đắt giá nhất của A3113 chính là tấm nền Liquid Retina 13.6 inch độ phân giải 2560 x 1664 pixels, độ sáng cực đại 500 nits, dải màu rộng DCI-P3 1 tỷ màu cùng viền bezel siêu mỏng 5mm kết hợp cụm "tai thỏ" (Notch). Đặc biệt, bộ điều khiển hiển thị (Display Controller) nâng cấp trong SoC M3 lần đầu tiên hỗ trợ tính năng xuất đồng thời 2 màn hình ngoài khi gập nắp máy (Dual External Displays in Clamshell Mode).

Tuy nhiên, cấu trúc màn hình Liquid Retina siêu mỏng với viền cao su sát mép khiến A3113 cực kỳ dễ bị tổn thương, nứt vỡ phôi tinh thể lỏng chỉ vì một hạt cát nhỏ bị kẹp khi gập máy. Hơn thế nữa, Apple đã tích hợp cơ chế mã hóa phần cứng cực kỳ tinh vi giữa chip T-CON của màn hình, cảm biến góc mở nắp Lid Angle Sensor và hệ thống bảo mật Secure Enclave trong vi xử lý M3. Việc thay thế màn hình nếu không am hiểu kỹ thuật sẽ làm mất vĩnh viễn tính năng True Tone, cảm biến ánh sáng ALS hoặc làm tê liệt tính năng Clamshell Mode. Dưới đây là bài phân tích chuyên sâu từ A đến Z của Kỹ Sư Phần Cứng VietITPro.

1. Cấu Trúc Phần Cứng Tấm Nền Liquid Retina 13.6 Inch & Cụm Tai Thỏ (Notch)

Tấm nền hiển thị trên MacBook Air 13 M3 là một cụm module quang học và điện tử tích hợp siêu phức tạp được đóng kín trong khung nắp nhôm CNC nguyên khối:

+-----------------------------------------------------------------------------------+





CẤU TRÚC CỤM MÀN HÌNH LIQUID RETINA TRÊN AIR M3 (A3113)



+-----------------------------------------------------------------------------------+





[ Tấm Phôi Kính Liquid Retina ] <- 2560x1664 (224 ppi), 500 nits, 1 tỷ màu P3
[ Cụm Tai Thỏ (Notch) ]         <- Camera 1080p FaceTime HD + 2 Cảm Biến ALS kép
[ Bản Lề Trục Thép Gia Cường ]  <- Tích hợp cảm biến góc mở nắp Lid Angle Sensor
[ Cáp Bẹ eDP & High-Voltage ]   <- Truyền tín hiệu số hóa 10-bit + Áp LED 40V
[ Bo Mạch T-CON Mã Hóa ]        <- Đồng bộ Serial độc bản với Secure Enclave


+-----------------------------------------------------------------------------------+

Thông số kỹ thuật hiển thị nổi bật

• Tấm nền Liquid Retina 13.6 inch IPS: Kích thước đường chéo 13.6 inch với 4 góc bo tròn mềm mại (Corner Radii), mật độ điểm ảnh 224 pixels per inch mang lại độ mịn hoàn hảo cho văn bản và đồ họa.
• Độ sáng 500 nits & Dải màu P3: Độ sáng tăng 25% so với thế hệ M1, độ phủ màu đạt 100% chuẩn điện ảnh DCI-P3 giúp tái tạo màu sắc chân thực tối đa.
• Cụm tai thỏ tích hợp: Chứa camera 1080p FaceTime HD với vi xử lý hình ảnh ISP tiên tiến trên chip M3, mic thu âm định hướng và cụm Cảm biến ánh sáng môi trường kép (Dual ALS - Ambient Light Sensors) đóng vai trò điều tiết độ sáng tự động và cân chỉnh nhiệt độ màu True Tone theo ánh sáng phòng.

2. Đột Phá Bộ Điều Khiển Hiển Thị Trên SoC Apple M3: Cơ Chế Clamshell Mode Kép

Trên các thế hệ MacBook Air M1 và M2 trước đây, Display Engine trong chip Apple Silicon chỉ hỗ trợ tối đa 1 màn hình tích hợp của máy và 1 màn hình ngoài. Nếu người dùng cắm thêm màn hình thứ 2, máy sẽ không nhận tín hiệu.

+-----------------------------------------------------------------------------------+





CƠ CHẾ XUẤT 2 MÀN HÌNH NGOÀI KHI GẬP NẮP TRÊN AIR M3



+-----------------------------------------------------------------------------------+





Nắp Máy Đang Mở:
-> Màn hình Liquid Retina 13.6" Hoạt Động (Display Pipe 1)
-> Xuất 1 Màn Hình Ngoài Lên Tới 6K 60Hz (Display Pipe 2)
Người Dùng Gập Nắp Máy (Clamshell Mode):
-> [ Cảm Biến Lid Angle Sensor ] Xác nhận góc đóng 0°
-> SoC M3 Ngắt Luồng Tín Hiệu Màn Hình Trong (Giải Phóng Display Pipe 1)
-> SoC M3 Kích Hoạt Xuất Màn Hình Ngoài Thứ 2 Lên Tới 5K 60Hz Qua Cổng Type-C


+-----------------------------------------------------------------------------------+

Đột phá lớn nhất trên kiến trúc SoC Apple M3 tiến trình 3nm là khả năng điều hướng luồng dữ liệu hiển thị (Display Pipeline):

• Khi gập nắp máy lại, hệ điều hành macOS Sonoma / Sequoia nhận tín hiệu từ cảm biến đóng nắp và tự động ngắt nguồn cấp cho màn hình trong.
• Băng thông của luồng hiển thị chính được điều hướng sang cổng Thunderbolt thứ 2, cho phép xuất cùng lúc 2 màn hình ngoài độc lập (1 màn hình lên đến 6K 60Hz và 1 màn hình lên đến 5K 60Hz).

Nếu cụm màn hình bị thay thế sai quy cách hoặc cảm biến góc mở nắp bị lỗi, tính năng đắt giá này sẽ bị vô hiệu hóa hoàn toàn!

3. Mã Hóa Phần Cứng: Cảm Biến Lid Angle Sensor & Cơ Chế Khóa Màu True Tone

Apple áp dụng chính sách bảo mật phần cứng nghiêm ngặt trên dòng MacBook Air M3 thông qua hệ thống Hardware Pairing:

[ Màn Hình Liquid Retina Mới ] <--- (Bus I2C / DisplayPort) ---> [ Secure Enclave Trong SoC M3 ]

+---------------------------------------------------------------+

v                                                               v

[ Kiểm Tra Serial Chip T-CON ]                                  [ Cân Chỉnh Lid Angle Sensor ]

Trùng khớp / Đã hiệu chuẩn:                                   • Góc mở 0° - 135° chính xác:

=> Bật tính năng TRUE TONE & ALS                                => Sleep/Wake & Clamshell 2 Màn Hình OK

Không trùng / Màn hình lô:                                    • Mất đồng bộ:

=> Khóa tính năng True Tone trong Cài đặt                       => Treo sáng màn hình, hao pin ngầm

Cảm biến góc mở nắp Lid Angle Sensor (Hall-Effect Sensor)

Nằm ẩn mình ở trục bản lề bên trái của màn hình, cảm biến Lid Angle Sensor thế hệ mới không đơn thuần là một công tắc từ tính On/Off như các dòng máy cũ. Đây là một cảm biến góc quay từ trường liên tục, có khả năng ghi nhận góc mở nắp từ 0° đến 135° theo từng độ một.

• Cảm biến này lưu trữ dữ liệu hiệu chuẩn góc ban đầu (Calibration Profile).

• Khi thay màn hình mới hoặc tháo rời bản lề, cảm biến rơi vào trạng thái mất đồng bộ (Uncalibrated State). Nếu không được chạy lại công cụ cân chỉnh chuyên dụng của Apple, máy sẽ gặp hiện tượng: gập máy màn hình không tắt làm hao pin ngầm, không kích hoạt được chế độ xuất 2 màn hình ngoài khi gập nắp hoặc tự bật sáng màn hình khi đang để trong balo.

Cơ chế mã hóa True Tone & Ambient Light Sensor

Chip điều khiển hiển thị thời gian T-CON (Timing Controller) gắn trên bẹ cáp màn hình được ghi sẵn số Serial mã hóa đồng bộ với chip bảo mật Secure Enclave trong chip M3. Nếu kỹ thuật viên chỉ thay tấm phôi kính LCD hoặc lắp màn hình linh kiện không rõ nguồn gốc, hệ điều hành macOS sẽ khóa tính năng True Tone, làm ẩn tùy chọn này trong mục System Settings -> Displays.

4. Các Dạng Hư Hỏng Phổ Biến Trên Màn Hình MacBook Air M3 A3113

Qua thực tế sửa chữa tại VietITPro, màn hình MacBook Air M3 thường gặp các tổn thương vật lý sau:

+-----------------------------------------------------------------------------------+





CÁC DẠNG HỎNG HÓC THỰC TẾ TRÊN MÀN HÌNH A3113



+-----------------------------------------------------------------------------------+





1. Nứt vỡ phôi tinh thể lỏng do cấn dị vật:
-> Khoảng cách mặt kính và phím <0.8mm, hạt cát / nút che camera làm vỡ kính
2. Sọc chỉ ngang dọc, loang mực đen (Panel Crack):
-> Đứt các đường dẫn indium tin oxide (ITO) siêu vi mô trên tấm thủy tinh
3. Mất đèn nền Backlight (Màn hình tối đen, soi đèn pin thấy hình mờ):
-> Đứt đường nguồn cao áp PPVOUT_S0_LCDBKLT (35V - 45V) hoặc chập tụ gốm
4. Lỗi cáp cổ Flexgate thế hệ mới:

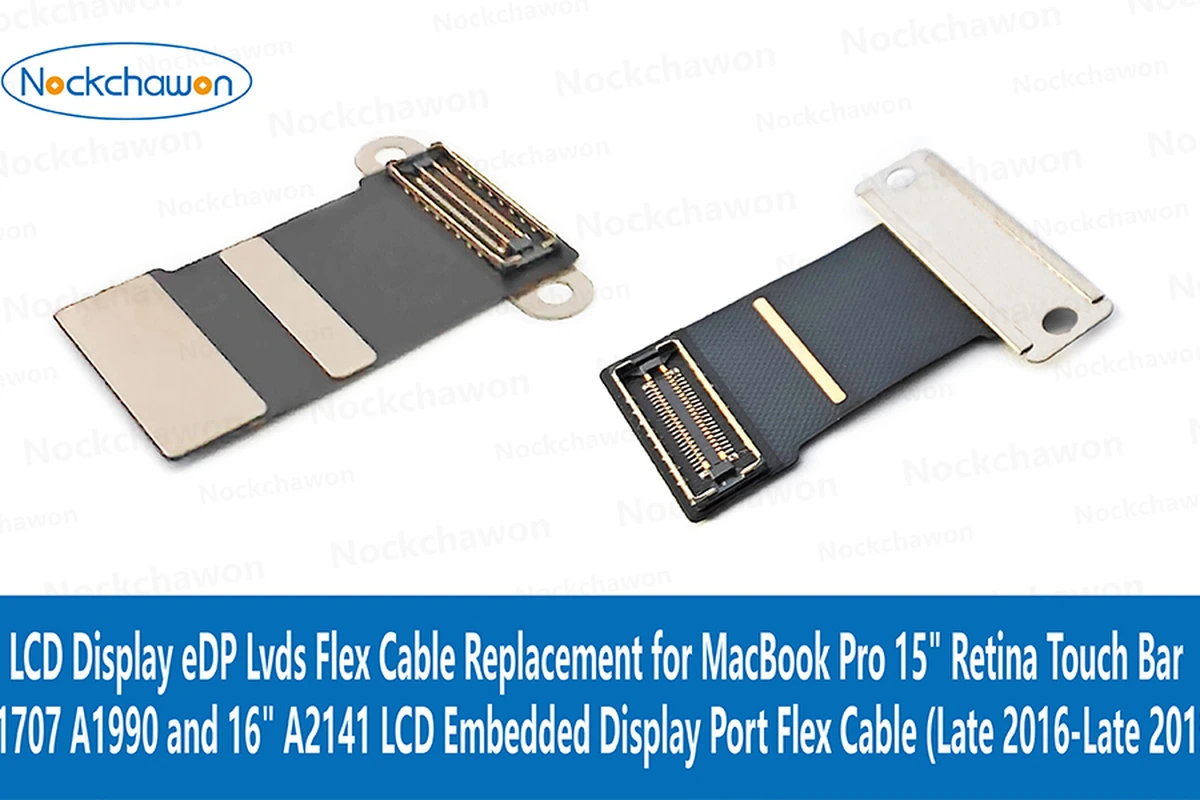

-> Cáp bẹ eDP bị mỏi cơ học sau chu kỳ gập mở hàng ngàn lần gây chớp nháy


+-----------------------------------------------------------------------------------+

5. Quy Trình Thay Cụm Màn Hình Zin Nguyên Cây Chuẩn Lab Tại VietITPro

VietITPro áp dụng giải pháp thay nguyên cụm màn hình Zin Apple (Zin bóc máy nguyên cây / Zin new OEM chính hãng). Đây là phương án hoàn hảo nhất giúp giữ nguyên độ khít khung nhôm Unibody, không để lại vết keo dán thô thiển, bảo toàn góc nhìn và lớp phản quang hoàn hảo.

+----------------------------------------------------------------------------------------------------+





QUY TRÌNH THAY MÀN HÌNH MACBOOK AIR M3 (A3113) TẠI VIETITPRO



+----------------------------------------------------------------------------------------------------+





Bước 1: Tiếp nhận máy, kiểm tra tình trạng nứt vỡ & đo kiểm cảm biến góc mở Lid Sensor
Bước 2: Khử tĩnh điện ESD, mở nắp đáy bằng vít P5, rút ngắt kết nối giắc pin Li-Po an toàn
Bước 3: Tháo nẹp nhôm bảo vệ cáp eDP, cáp camera ALS và tháo 6 ốc bản lề Torx T8 chịu lực
Bước 4: Nhấc cụm màn hình hỏng ra ngoài, vệ sinh sạch bụi nhôm tại vị trí bản lề
Bước 5: Lắp cụm màn hình Zin nguyên cây mới 100%, siết ốc bản lề theo lực cân bằng hai bên
Bước 6: Kết nối cáp tín hiệu, pin, chạy quy trình hiệu chuẩn Lid Angle Sensor & True Tone chuẩn Lab


+----------------------------------------------------------------------------------------------------+

1. Khử Tĩnh Điện & Ngắt Nguồn Pin: Đặt máy trên thảm ESD, tháo nắp đáy bằng tuốc nơ vít P5. Ngắt kết nối giắc pin ngay lập tức để triệt tiêu nguồn nuôi bo mạch.

2. Tháo Dỡ Cụm Màn Hình Cũ: Tháo các nẹp kim loại bảo vệ đầu nối cáp hiển thị eDP và cáp Camera/ALS. Mở nắp máy góc 90 độ, tháo 6 ốc Torx T8 giữ trục bản lề thép hai bên và tách cụm màn hình hỏng ra khỏi thân vỏ Unibody.

3. Lắp Đặt Cụm Màn Hình Zin Nguyên Cây: Đặt cụm màn hình Zin Apple mới vào vị trí. Siết các ốc bản lề bằng tuốc nơ vít định lực nhằm đảm bảo lực mở nắp máy êm ái, đầm chắc chuẩn xác như máy mới bóc hộp.

4. Hiệu Chuẩn Cảm Biến Lid Angle Sensor & True Tone: Kết nối máy với thiết bị hiệu chuẩn chuyên dụng, chạy công cụ căn chỉnh cảm biến góc mở nắp máy từ 0° đến 90° để hệ thống nhận diện chính xác vị trí nắp gập, khôi phục hoàn toàn tính năng xuất 2 màn hình ngoài Clamshell Mode và đồng bộ hiển thị True Tone.

5. Kiểm Tra Điểm Chết & Stress Test Hiển Thị: Chạy các bài kiểm tra màn hình đơn sắc (Red, Green, Blue, White, Black) ở độ sáng 500 nits để kiểm tra không có bất kỳ điểm chết (Dead Pixel) nào, kiểm tra camera 1080p và microphone trước khi bàn giao.

6. Bảng So Sánh Chi Tiết: Cụm Màn Zin Nguyên Cây vs Màn Hình Ép Kính / Đóng Phôi

7. Khuyến Cáo Từ Kỹ Sư VietITPro Để Bảo Vệ Màn Hình MacBook Air M3

• Tuyệt đối không dán miếng che webcam bằng nhựa dày: Khoảng cách giữa mặt kính và bàn phím khi gập máy chỉ dưới 0.8mm. Nút che camera bằng nhựa cứng sẽ biến thành đòn bẩy làm nứt toác phôi kính Liquid Retina khi có ngoại lực đè lên nắp máy.
• Kiểm tra bàn phím trước khi gập máy: Luôn tạo thói quen quan sát nhanh bề mặt bàn phím, đảm bảo không có bút viết, tai nghe AirPods hay dị vật cứng trước khi đóng nắp máy lại.
• Sử dụng túi chống sốc có ngăn cứng: Vỏ nhôm của Air M3 rất mỏng, việc để máy trong balo chật nén cùng sạc nặng có thể làm ép cong nắp lưng gây đốm sáng vĩnh viễn trên màn hình.

VietITPro cam kết mang đến dịch vụ thay màn hình MacBook Air 13 inch M3 (A3113) chuẩn chỉnh hàng đầu, thời gian thay thế 45 - 60 phút lấy liền, bảo hành 12 tháng 1 đổi 1 chu đáo.
