Màn hình Liquid Retina XDR trên dòng MacBook Pro 14 inch M2 2023 (Model A2779 - Mã bo mạch 820-02443 / EMC 8102) đại diện cho một bước nhảy vọt về công nghệ hiển thị di động. Để đạt được độ sáng toàn màn hình 1.000 nits, độ sáng đỉnh HDR 1.600 nits cùng tỷ lệ tương phản 1.000.000:1, Apple đã tích hợp một hệ thống ma trận đèn nền Mini-LED 2D (Mini-LED 2D Backlight Array) với hơn 10.000 chip phát quang bán dẫn siêu vi mô, kết hợp cùng cụm màng quang học đa tầng (Multi-layer Optical Film Stack).
Tuy nhiên, trong môi trường khí hậu nhiệt đới gió mùa tại Việt Nam với độ ẩm không khí thường xuyên vượt ngưỡng 80%, hệ thống quang học XDR này phải đối mặt với nguy cơ xâm thực hơi ẩm và biến tính vật lý. Khi hơi nước ngưng tụ hoặc giọt chất lỏng lọt qua khe viền gioăng cao su Bezel, hiện tượng mao dẫn sẽ kéo dung dịch vào giữa các lớp phim quang học vi mô, gây nên các vết ố vàng, vệt mốc loang lổ, biến dạng trường sáng và làm suy giảm nghiêm trọng độ chuẩn xác màu sắc (Delta E).
Dưới góc độ kỹ thuật phần cứng chuyên sâu tại Phòng Lab Kỹ Thuật VietITPro, bài viết này sẽ giải phẫu chi tiết cấu trúc màng quang học đa tầng trên MacBook Pro 14" M2 A2779, phân tích cơ chế vật lý của hiện tượng ố mốc và công bố giải pháp bóc tách - thay thế màng phản quang vi mô độc bản, bảo toàn tuyệt đối ma trận 2.554 vùng làm mờ cục bộ (Local Dimming Zones) mà không phải thay nguyên cụm màn hình với chi phí đắt đỏ.
1. Giải Phẫu Cấu Trúc Quang Học Đa Tầng & Ma Trận Mini-LED Trên MacBook Pro M2 A2779

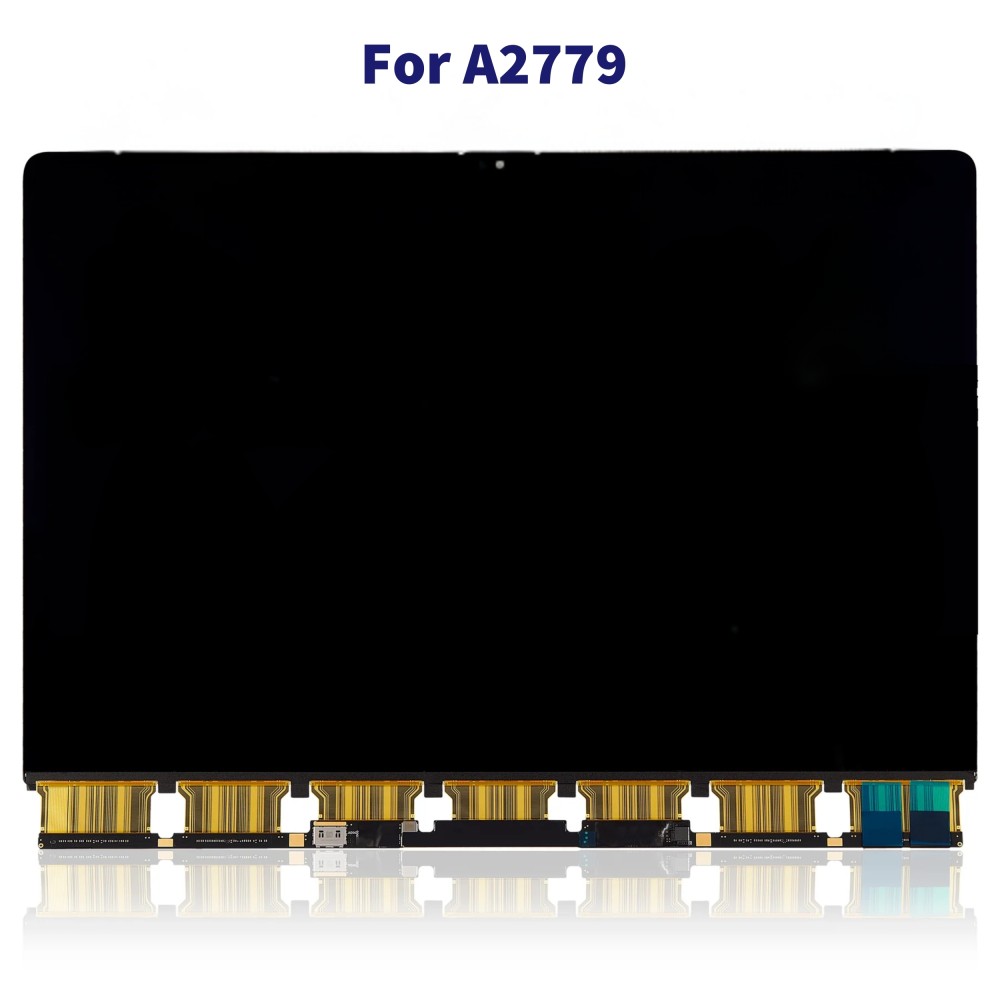

Màn hình Liquid Retina XDR 14.2 inch (độ phân giải thực 3024 x 1964 pixels, mật độ 254 ppi, tần số quét thích ứng ProMotion 120Hz) trên A2779 không sử dụng hệ thống đèn LED viền (Edge-lit) truyền thống như các dòng MacBook Air hay MacBook Pro 13 inch cũ. Thay vào đó, cấu trúc quang học của A2779 được phân tầng theo chiều dọc từ đáy lên bề mặt với độ dày tổng thể chỉ chưa đầy 2.2mm:
Chi Tiết Kỹ Thuật Từng Lớp Quang Học
1. Ma trận Mini-LED Base Layer (Tầng 1): Gồm 10.240 chip LED bán dẫn kích thước siêu nhỏ (khoảng 200–300 micromet/chip) được hàn surface-mount (SMD) trực tiếp lên tấm mạch in dẻo đa lớp (Flexible Printed Circuit - FPC) ép chặt trên khung nhôm tản nhiệt. Toàn bộ ma trận được phân chia thành 2.554 vùng làm mờ độc lập (Local Dimming Zones), được điều khiển bởi hệ thống IC Driver PWM tốc độ cao qua giao thức nội bộ kết nối trực tiếp với T-CON board.
2. Màng phản xạ gương đáy (Specular Bottom Reflector - Tầng 2): Lớp màng polymer phủ hợp chất nano tráng gương có hệ số phản xạ ánh sáng >98.5%. Tấm này có hàng ngàn lỗ khoét laser vi mô trùng khớp chuẩn xác 100% với từng mắt chip Mini-LED, có nhiệm vụ thu hồi và phản xạ toàn bộ quang thông phát ra theo phương ngang hoặc tán xạ ngược quay trở lại hướng hiển thị chính diện.
3. Tấm khuếch tán vi hạt (Micro-lens Diffuser Plate - Tầng 3): Sử dụng vật liệu quang học Polycarbonate/PMMA tích hợp hàng triệu thấu kính vi mô (Micro-lenses) trên bề mặt. Lớp này có nhiệm vụ "làm mịn" các chùm tia sáng điểm gắt (hotspots) phát ra từ từng bóng Mini-LED đơn lẻ, chuyển hóa thành một trường sáng phẳng đồng nhất trước khi đi qua các tầng lọc tiếp theo.
4. Cặp màng lăng kính tăng sáng trực giao (Dual Crossed BEF - Tầng 4): Hai lớp màng quang học với cấu trúc vi lăng kính 90 độ (Micro-prism arrays) được đặt chéo góc vuông với nhau. Chức năng cốt lõi là bẻ cong các tia sáng đi lệch góc lớn quay về hướng vuông góc 90° so với bề mặt panel, giúp gia tăng cường độ sáng nhìn trực diện lên hơn 160% mà không cần tiêu tốn thêm điện năng nuôi LED.
5. Màng phân cực dưới & Tấm nền LCD IPS (Tầng 5 & 6): Điều biến hướng phân cực của sóng ánh sáng trước khi đi vào các cell tinh thể lỏng Oxide TFT để tái tạo màu sắc và độ tương phản động.
2. Cơ Chế Xâm Thực Hơi Ẩm & Hiện Tượng Ố Vàng / Mốc Màng Phim
Qua hàng trăm ca phục hồi màn hình XDR tại Lab VietITPro, nguyên nhân hàng đầu khiến màn hình A2779 bị ố vàng, đốm sáng loang lổ hoặc nổi vân mây không xuất phát từ việc cháy chip LED hay hỏng panel LCD, mà bắt nguồn từ sự phá vỡ cân bằng quang học giữa các lớp phim khuếch tán.
Phân Tích Hiện Tượng Khúc Xạ Do Mao Dẫn (Capillary Refractive Index Mismatch)
- Hiện tượng xâm nhập: Giữa khung nhôm vỏ màn hình và tấm panel hiển thị có một lớp gioăng cao su đệm mỏng. Khi người dùng vệ sinh máy bằng cách xịt trực tiếp cồn y tế/dung dịch lau kính lên màn hình, hoặc khi máy đặt trong balo đi mưa, dung dịch lỏng sẽ men theo lực hút mao dẫn qua các khe hở vi mô ở cạnh đáy hoặc góc màn hình để chui vào bên trong.
- Biến tính chỉ số khúc xạ: Không khí giữa các lớp phim quang học có chỉ số khúc xạ $n ≈ 1.000$. Các lớp phim polymer (PMMA/PET) có chỉ số $n ≈ 1.490 - 1.580$. Khi giọt nước ($n ≈ 1.333$) hoặc cồn/chất bẩn lọt vào và nằm kẹt giữa 2 lớp phim, nó sẽ lấp đầy khoảng không khí vi mô.
- Hậu quả quang sai: Sự chênh lệch chỉ số khúc xạ đột ngột làm mất khả năng phản xạ toàn phần nội tại của vi lăng kính. Thay vì được khuếch tán đều, ánh sáng tại vị trí có giọt nước bị tập trung hoặc bị tán xạ tán loạn, tạo thành các vệt loang sáng chói (Hotspots) hoặc vùng quầng tối viền loang lổ.
- Ố vàng và ẩm mốc bán vĩnh viễn: Khi dung dịch bay hơi, các tạp chất khoáng, cặn đường, chất hòa tan từ bụi bẩn hoặc nấm mốc phát triển sinh khối sẽ đọng lại thành lớp màng cặn mờ màu vàng ố trên bề mặt vi cấu trúc thấu kính lăng kính. Lớp mốc này làm sai lệch nhiệt độ màu (CCT) từ chuẩn D65 (6500K) trôi về 4500K–5000K tại cục bộ khu vực bị nhiễm, khiến hình ảnh hiển thị bị biến màu nặng nề.
3. Rủi Ro Thao Tác & Vì Sao Kỹ Thuật Truyền Thống Thất Bại Trên Màn XDR M2
Trên các thế hệ MacBook đời cũ (như MacBook Pro A1706/A1708/A1989/A2289) sử dụng màn hình LED cạnh (Edge-lit), cụm phản quang chỉ là một khối gồm tấm mica dẫn sáng dày 1.5mm và 3 lớp phim dời, rất dễ tháo lắp. Tuy nhiên, trên màn hình Mini-LED XDR của A2779, việc can thiệp đòi hỏi trình độ cơ điện tử và quang học ở cấp độ phòng Lab vì những rào cản kỹ thuật cực kỳ khắt khe:
1. Nguy Cơ Nứt Gãy Mối Hàn Vi Mô Mini-LED (Micro-Solder Fracture)
10.240 bóng Mini-LED có chân hàn BGA siêu nhỏ với diện tích tiếp xúc chỉ vài chục micromet vuông. Nếu kỹ thuật viên sử dụng nhiệt độ khò sấy quá cao (>80°C) hoặc dùng cây nạy kim loại tạo lực ép uốn cong tấm nền FPC, ứng suất cơ học sẽ làm nứt gãy lập tức các chân hàn bóng LED. Hậu quả là làm chết hoàn toàn một hoặc nhiều vùng Local Dimming (màn hình xuất hiện các ô vuông đen xì kích thước 5x5mm).
2. Nguy Cơ Rách Cáp Cảm Biến Góc Mở Màn Hình (Angle Sensor) & Cáp Màn Hình ProMotion
MacBook Pro 14" M2 trang bị cảm biến góc mở màn hình Hall Sensor từ tính kỹ thuật số cực kỳ nhạy cảm và hệ thống cáp eDP truyền tín hiệu ProMotion 120Hz băng thông siêu cao. Thao tác bóc tách nắp sau và lột viền nếu không cố định góc gập chuẩn xác sẽ làm gãy gập sợi cáp FPC ngầm, dẫn đến hiện tượng chớp nháy (flickering), màn hình bị sọc chỉ hoặc mất ProMotion.
3. Nhiễm Hạt Bụi Quang Học (Optical Dust Inclusions)
Với độ sáng cực đại 1.600 nits, bất kỳ một hạt bụi mịn nào có kích thước dù chỉ 10 micromet (mắt thường khó thấy) rơi vào giữa tấm khuếch tán và màng lăng kính cũng sẽ bị ánh sáng Mini-LED khuếch đại lên thành một điểm đen hoặc điểm chói lóa khổng lồ trên màn hình hiển thị.
4. Quy Trình Phục Hồi & Thay Màng Phản Quang Vi Mô Chuẩn Lab VietITPro
Để xử lý dứt điểm tình trạng ố mốc mà vẫn bảo tồn nguyên bản 100% tấm nền Liquid Retina XDR và toàn bộ 10.240 chip Mini-LED, các kỹ sư tại VietITPro áp dụng quy trình phục hồi phân tách vi mô khép kín trong buồng lọc khí vô trùng:
Bước 1: Khám Nghiệm Quang Học & Đo Trắc Quang Bằng Máy Phổ Kế
Kỹ thuật viên đặt máy lên bàn kiểm tra chuyên dụng, sử dụng máy đo màu quang phổ (Spectrophotometer) đo lường độ đồng đều ánh sáng (Luminance Uniformity), mức độ sai lệch màu () trên ma trận 9 điểm chuẩn của màn hình. Sử dụng phần mềm chẩn đoán chuyên dụng để kích hoạt riêng biệt từng mảng trong 2.554 Local Dimming Zones, xác nhận toàn bộ 10.240 bóng Mini-LED vẫn hoạt động nguyên vẹn, không bị đứt đoạn mạch điều khiển PWM.
Bước 2: Tách Cụm Màn Hình & Xử Lý Chống Tĩnh Điện ESD Level 4

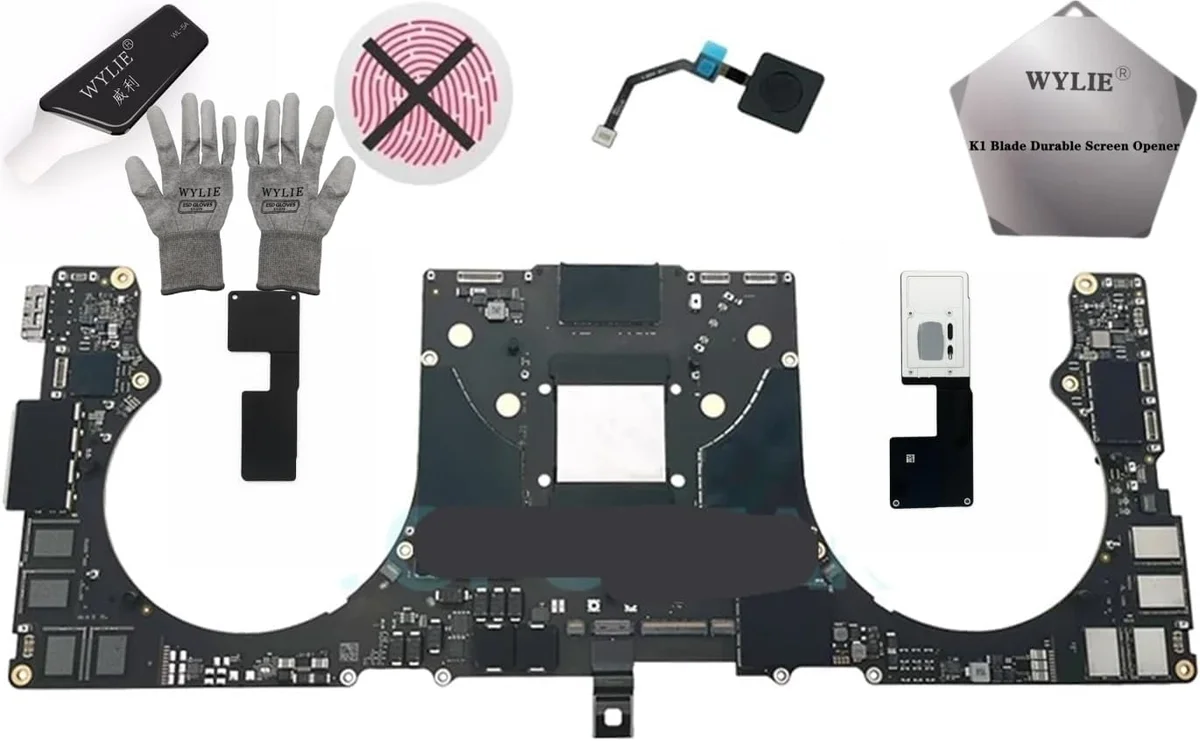

Thiết bị được đưa vào bàn chống tĩnh điện tiếp địa. Ngắt hoàn toàn giắc pin PPVBAT_G3H_CONN trên bo mạch chính 820-02443 để triệt tiêu toàn bộ dòng tĩnh điện. Sử dụng tuốc nơ vít Torx Plus chuyên dụng tháo bản lề titan, nhấc toàn bộ cụm màn hình hiển thị ra khỏi thân máy Unibody.
Bước 3: Gia Nhiệt Thấp & Bóc Tách Viền Bezel Đệm Cao Su
Đưa cụm màn hình lên bàn nhiệt phẳng silicon kiểm soát nhiệt tự động cài đặt chính xác ở mức 48°C 1.5°C. Mức nhiệt này làm mềm lớp keo acrylic dán viền mà không vượt quá ngưỡng chịu nhiệt của màng phân cực (Polarizer) và keo epoxy bảo vệ chip Mini-LED. Dùng lưỡi dao gốm phi kim mỏng 0.05mm cùng dung dịch hòa tan keo hữu cơ chuyên dụng (không dẫn điện, bay hơi nhanh) để tách viền cao su bảo vệ.
Bước 4: Nhấc Tấm Panel IPS & Xử Lý Vi Mô Trong Buồng Áp Sau Dòng Khí Thẳng
Chuyển cụm màn hình vào Tủ thao tác vô trùng dòng khí thẳng (Laminar Flow Clean Bench Class 100):
- Dùng cụm hút chân không đa điểm vi mô nhấc nhẹ nhàng tấm tinh thể lỏng IPS Oxide TFT dày 0.35mm ra khỏi khung đèn nền.
- Lột bỏ toàn bộ cụm màng khuếch tán vi hạt và màng lăng kính BEF đã bị nhiễm ố mốc, giữ lại lớp nền Mini-LED tản nhiệt nguyên bản.
- Sử dụng dung dịch làm sạch quang học cao phân tử Isopropanol 99.9% siêu tinh khiết cùng tăm bông vi sợi quang (Microfiber swabs) lau sạch từng bề mặt tiếp xúc của tấm thấu kính đáy, tuyệt đối không tạo lực tì đè lên mắt chip LED.
Bước 5: Lắp Ráp Hệ Thống Màng Quang Học Zin Mới & Ép Tầng Chân Không
Lắp đặt trọn bộ màng quang học đa tầng mới chính hãng chuẩn Apple (gồm Reflector Bottom, Diffuser Plate và Cặp Crossed BEF chuẩn XDR). Cụm màn hình được đưa qua máy ép lăn trục mềm chân không với áp suất được tính toán vi mô, đẩy triệt để mọi bóng khí lơ lửng giữa các lớp phim quang học mà không tạo ứng suất dư lên bề mặt tinh thể lỏng.
Bước 6: Kiểm Định Trắc Quang, Cân Chỉnh Góc Nghiêng & Bàn Giao
Ráp hoàn thiện cụm màn hình vào thân máy, kết nối cáp eDP và cáp cảm biến góc. Tiến hành kiểm tra độ sáng tối đa 1.600 nits ở chế độ HDR, kiểm tra hiện tượng quầng sáng (Halo effect) trên nền đen tuyệt đối ở 100% độ sáng, đo lại Delta E đảm bảo độ chuẩn màu đạt tiêu chuẩn đồ họa chuyên nghiệp ().
5. Bảng So Sánh Chi Phí & Lợi Ích: Thay Màng Phản Quang vs Thay Cụm Màn Hình
6. Khuyến Cáo Kỹ Thuật Giúp Bảo Vệ Hệ Thống Quang Học Màn Hình XDR
Để hạn chế tối đa nguy cơ tái phát hiện tượng ố mốc và suy giảm chất lượng hiển thị trên MacBook Pro 14" M2 A2779, đội ngũ kỹ sư VietITPro khuyến nghị người dùng:
1. Tuyệt đối không xịt dung dịch lỏng trực tiếp lên màn hình: Luôn xịt một lượng cồn chuyên dụng hoặc nước cất vừa đủ ẩm vào khăn vi sợi mềm (Microfiber cloth), sau đó lau nhẹ nhàng theo một chiều.
2. Tránh sử dụng miếng lót phím silicon hoặc nút che camera dạng gạt: Độ dày của miếng che camera khi gập máy sẽ tạo áp lực đè ép điểm tại trung tâm viền trên, làm cong vênh cục bộ các lớp màng lăng kính BEF, dẫn đến hiện tượng hở sáng và loang màu vĩnh viễn.
3. Môi trường bảo quản: Khi di chuyển dưới trời mưa hoặc làm việc trong môi trường độ ẩm cao, hãy bảo quản máy trong túi chống sốc có lớp chống thấm nước và bổ sung gói hạt hút ẩm silica gel chuyên dụng.
Nếu màn hình MacBook Pro 14" M2 A2779 của bạn đang xuất hiện các vệt loang ố, đốm sáng bóng mây hoặc hở sáng cục bộ, hãy liên hệ ngay với Phòng Lab Kỹ Thuật VietITPro để được kiểm tra trắc quang chuyên sâu và xử lý phục hồi chuẩn xác nhất.
