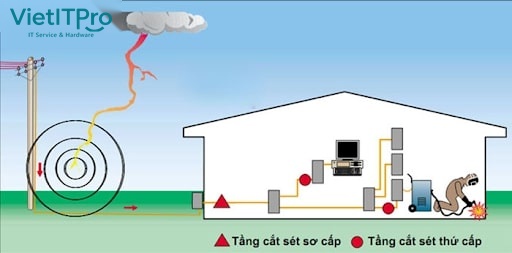

Trong các mối hiểm họa tự nhiên đối với hạ tầng công nghệ thông tin doanh nghiệp, sét lan truyền (Surge Voltage) là "kẻ hủy diệt thầm lặng" nguy hiểm nhất. Khác với sét đánh trực tiếp (Direct Strike) gây cháy nổ phá hủy công trình, sét lan truyền là những xung điện áp quá độ cực lớn (lên tới hàng chục kilovolt) sinh ra do cảm ứng điện từ hoặc cảm ứng tĩnh điện khi sét đánh cách xa hàng kilomet, sau đó truyền dẫn theo đường dây điện lực 220V/380V, đường cáp mạng đồng RJ45 hoặc cáp đồng trục camera vào thẳng bo mạch chủ máy chủ và thiết bị viễn thông.
Các chip bán dẫn siêu nhỏ hiện đại (CPU, ASIC, RAM) hoạt động ở điện áp siêu thấp (0.8\text{V} - 3.3\text{V}). Một xung điện quá áp chỉ vài chục Volt vượt quá ngưỡng chịu đựng trong vài micro-giây cũng đủ làm thủng lớp oxit cách điện silicon, gây chết vi mạch vĩnh viễn hoặc suy thoái linh kiện gây lỗi chập chờn khó chẩn đoán.
Bài cẩm nang chuyên sâu dưới đây của Kỹ Sư VietITPro sẽ mổ xẻ nguyên lý thiết bị cắt lọc sét SPD (Surge Protection Device), tiêu chuẩn bãi tiếp địa viễn thông dưới 4 Ohm và giải pháp bảo vệ đường truyền cáp đồng mạng LAN.
I. Bản Chất Vật Lý Của Sóng Xung Sét & Phân Vùng Bảo Vệ (LPZ Concept)
Theo tiêu chuẩn quốc tế IEC 62305 & IEC 61643, dòng sét được mô phỏng qua hai dạng sóng xung chuẩn:
- Dạng Sóng Xung Sét Trực Tiếp (10/350\,µ s):
- Đạt đỉnh điện áp trong10\,µ svà suy giảm còn50\%trong350\,µ s. Mang năng lượng nhiệt và cơ học hủy diệt cực mạnh.
- Dạng Sóng Xung Sét Lan Truyền (8/20\,µ s):
- Đạt đỉnh trong8\,µ svà suy giảm còn50\%trong20\,µ s. Đây là dạng xung điện áp quá độ cảm ứng chủ yếu xâm nhập vào phòng máy chủ qua đường dây điện và cáp mạng viễn thông.

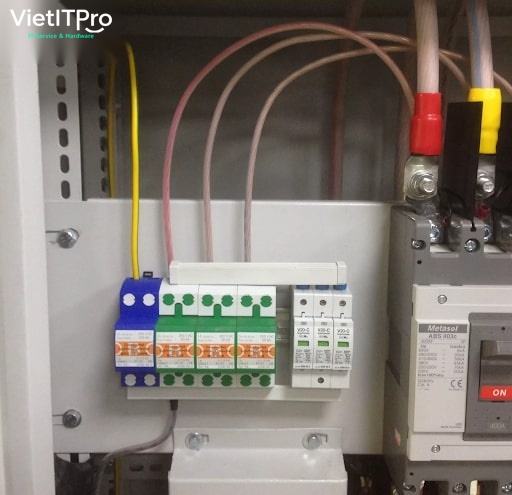

II. Phân Tầng Bảo Vệ Cắt Lọc Sét 3 Cấp (3-Tier SPD Protection Scheme)
Để triệt tiêu hoàn toàn năng lượng xung sét từ nguồn điện lưới, hệ thống điện Data Center bắt buộc phải triển khai mô hình cắt lọc sét đa cấp:
+-------------------------------------------------------+
| Lưới Điện Trung Thế / Hạ Thế 380V |
+-------------------------------------------------------+
|
v
+-------------------------------------------------------+
| TỦ ĐIỆN TỔNG MSB: Thiết Bị Cắt Sét Thô Type 1 (SPD) |
| - Công nghệ: Khe hở phóng điện (Spark Gap) |
| - Dòng xung sét cực đại: I_imp >= 25kA - 50kA |
| - Triệt tiêu 80% - 90% năng lượng xung sét |
+-------------------------------------------------------+
|
v
+-------------------------------------------------------+

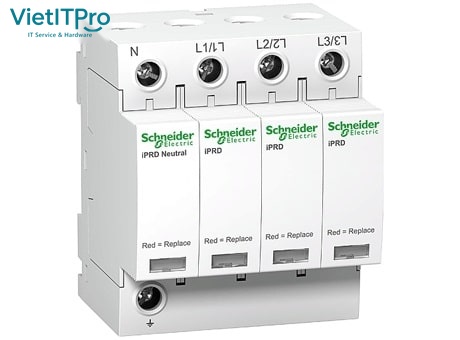

| TỦ ĐIỆN PHÂN PHỐI DB: Cắt Sét Tinh Type 2 (SPD) |
| - Công nghệ: Điện trở phi tuyến MOV kim loại oxit |
| - Dòng xả danh định: I_n >= 20kA, I_max >= 40kA |
| - Kẹp điện áp dư về mức an toàn < 1.5kV |
+-------------------------------------------------------+
|
v
+-------------------------------------------------------+
| TỦ RACK DATA CENTER: Cắt Lọc Sét Mịn Type 3 (SPD) |
| - Tích hợp trong thanh nguồn PDU Rack / Đầu vào UPS |
| - Công nghệ: TVS Diode + Mạch lọc thông thấp LC |
| - Triệt tiêu hoàn toàn nhiễu cao tần & xung gai nhọn |
+-------------------------------------------------------+III. Bảo Vệ Đường Truyền Tín Hiệu: Thiết Bị Chống Sét Cáp Mạng RJ45 Cat6/Cat6A
Nhiều doanh nghiệp dù đã đầu tư hàng trăm triệu cho chống sét nguồn điện nhưng máy chủ và switch vẫn bị cháy cổng mạng do xung sét lan truyền theo đường dây cáp mạng kéo ngoài trời (nối giữa các tòa nhà hoặc nối ra Camera IP ngoài trời, Access Point sân vườn).
1. Cấu Trúc Mạch Chống Sét Cáp Mạng RJ45 Chuẩn Doanh Nghiệp
Thiết bị chống sét đường cáp mạng chuyên dụng (như APC ProtectNet / Dehn DPA) sử dụng mạch bảo vệ lai (Hybrid Circuit):- Tầng 1 - Ống Phóng Khí Gas Discharge Tube (GDT): Tiếp nhận dòng năng lượng sét lớn và phóng dòng xả thẳng xuống đất.
- Tầng 2 - Diode Triệt Tiêu Điện Áp Quá Độ TVS (Transient Voltage Suppressor): Kẹp điện áp vi sai giữa các cặp dây tín hiệu (Pin 1-2, 3-6, 4-5, 7-8) xuống mức an toàn tuyệt đối dưới60\text{V}trong thời gian phản hồi siêu nhanh dưới1\text{ nano-giây}.
- Tương Thích Nguồn PoE/PoE+: Đảm bảo không làm suy hao tín hiệu mạng 1Gbps/10Gbps và duy trì điện áp cấp nguồn PoE 48V - 54VDC cho Camera/AP.

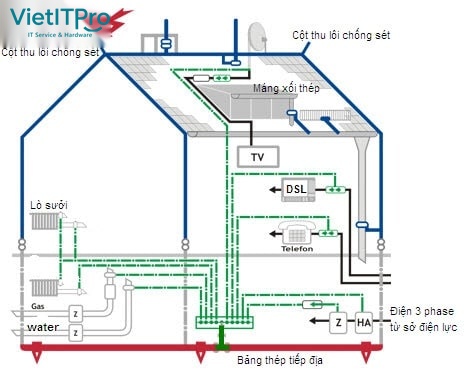

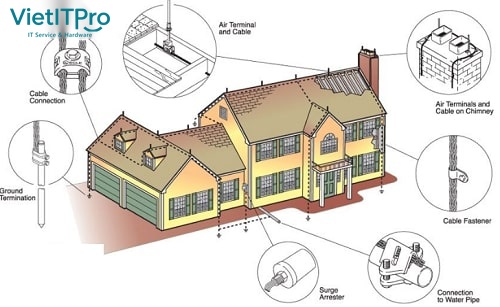

IV. Tiêu Chuẩn Bãi Tiếp Địa Viễn Thông: Điện Trở Đất Dưới 4 Ohm
Thiết bị cắt lọc sét SPD chỉ hoạt động hiệu quả khi nó có một "lối thoát" thông thoáng để xả dòng sét xuống lòng đất. Nếu bãi tiếp địa không đạt chuẩn, dòng sét sẽ dội ngược trở lại phá hủy toàn bộ hệ thống.
1. Quy Chuẩn Kỹ Thuật Bãi Tiếp Địa Data Center
- Điện trở đất bắt buộc: R_đất ≤ 4 Ω (theo tiêu chuẩn TCVN 9385:2012 và ITU-T K.27). Với các trung tâm dữ liệu cấp cao, tiêu chuẩn khuyến nghị làR_{\text{đất}} ≤ 1\,Ω.
- Hệ cọc tiếp địa: Sử dụng cọc đồng nguyên chất hoặc cọc thép bọc đồng Phi 16mm, chiều dài2.4\text{m} - 3.0\text{m}, liên kết với nhau bằng cáp đồng trần M50/M70 thông qua phương pháp hàn hóa nhiệt (Exothermic Welding - Cadweld).
- Hóa chất giảm điện trở (GEM - Ground Enhancement Material): Đổ xung quanh cọc tiếp địa để duy trì độ ẩm và giảm điện trở suất của đất lâu dài.
