Một hệ thống bảo vệ chống sét và xung quá áp toàn diện cho công trình kiến trúc, nhà xưởng và trung tâm dữ liệu không phải là một thiết bị đơn lẻ mà là một tổ hợp thiết bị cơ điện đồng bộ (Electromechanical Protection System) hoạt động theo nguyên lý bắt sét -> thoát sét -> cắt lọc xung sét -> tiêu tán năng lượng xuống lòng đất.
Nếu thiếu bất kỳ một mắt xích nào trong chuỗi thiết bị này, dòng sét có thể đi lệch hướng, phóng hồ quang điện thứ cấp gây hỏa hoạn hoặc xung sét lan truyền sẽ đánh thủng toàn bộ hệ thống máy chủ, camera và switch mạng.
Bài tổng hợp chuyên sâu dưới đây của Kỹ Sư VietITPro sẽ giới thiệu chi tiết 10 thiết bị và phụ kiện cốt lõi cấu thành nên một hệ thống chống sét đạt chuẩn quốc tế.
I. Cấu Trúc Tổng Thể Chuỗi Thiết Bị Chống Sét
+--------------------------------------------------------------------------+
4 Tầng Bảng Mạch (PCB)
TẦNG 1
THU BẮT SÉT
Kim thu sét E.S.E / Kim Franklin
TẦNG 2
DẪN THOÁT SÉT
Cáp đồng trần/bọc / Bộ đếm sét / Hộp kiểm tra
TẦNG 3
CẮT LỌC SÉT LAN
Thiết bị SPD tủ điện nguồn / SPD cáp mạng RJ45
TẦNG 4
TIÊU TÁN ĐẤT
Cọc tiếp địa đồng / Bột GEM / Mối hàn hóa nhiệt
II. Chi Tiết 10 Thiết Bị Chính Trong Hệ Thống Chống Sét

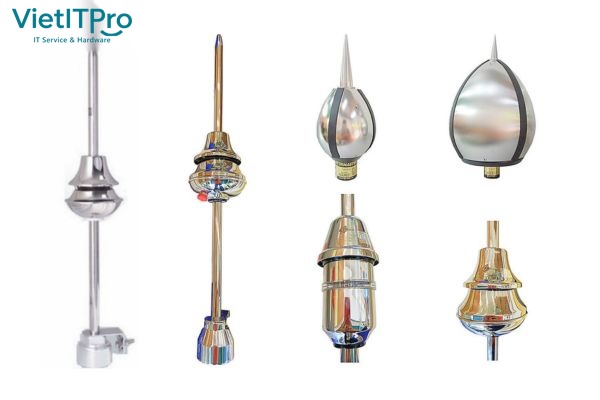

1. Kim Thu Sét Phát Tia Tiên Đạo Sớm (E.S.E Lightning Rod)
Thiết bị đặt tại vị trí cao nhất trên nóc công trình, có nhiệm vụ chủ động phát ion để tạo kênh dẫn dòng sét đánh trúng mũi kim thay vì đánh vào các điểm khác của tòa nhà.

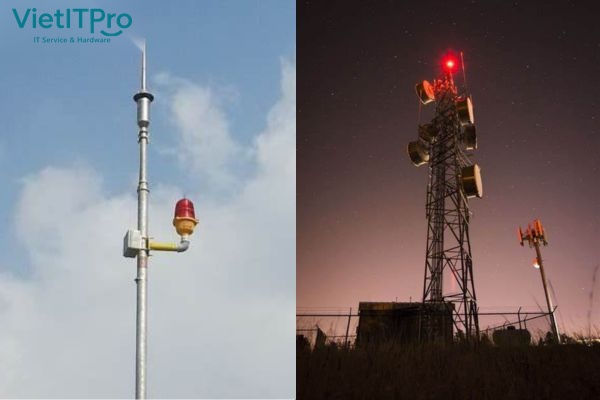

2. Cột Đỡ Kim Thu Sét & Bộ Chân Đế
Cột thép mạ kẽm nhúng nóng hoặc inox phi 42/48/60 có chiều cao từ 3m đến 5m, đi kèm hệ thống dây chằng inox neo 3 hướng và bộ giá đỡ chân đế bắt vững chắc vào sàn bê tông mái.
3. Cáp Dẫn Thoát Sét (Down Conductor)
Dây dẫn chuyên dụng truyền tải dòng điện sét từ kim thu sét xuống bãi tiếp địa. Thường sử dụng cáp đồng trần (Bare Copper Wire) hoặc cáp đồng bọc PVC (tiết diện tối thiểu M50 - M70 mm2) hoặc cáp thoát sét chống nhiễu chuyên dụng nhiều lớp (Cáp đồng trục Shielded Coaxial HVSC).

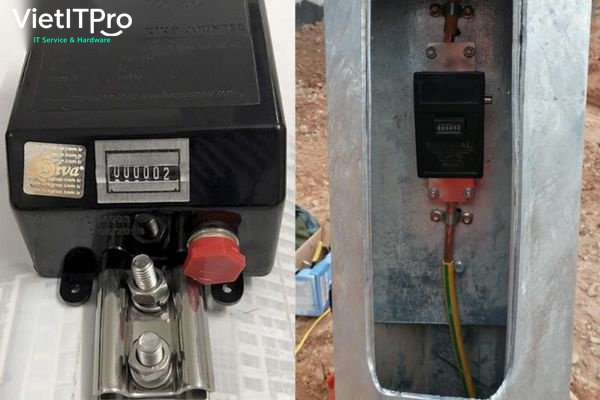

4. Bộ Đếm Sét (Lightning Strike Counter)
Thiết bị cảm ứng điện từ gắn trực tiếp trên dây thoát sét để ghi nhận và hiển thị số lần sét đánh trúng công trình, phục vụ công tác kiểm tra và đánh giá an toàn định kỳ.

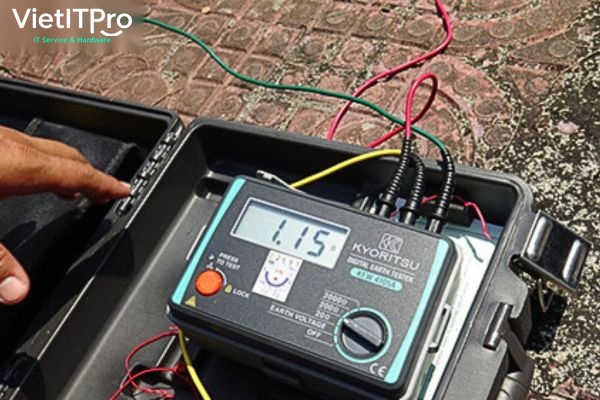

5. Hộp Kiểm Tra Tiếp Địa & Đo Điện Trở (Test Box)
Hộp kim loại hoặc composite đặt cách mặt đất 1.2m - 1.5m, chứa thanh đồng kết nối có thể tháo rời để ngắt kết nối giữa kim thu sét và bãi cọc khi sử dụng máy đo điện trở đất chuyên dụng.

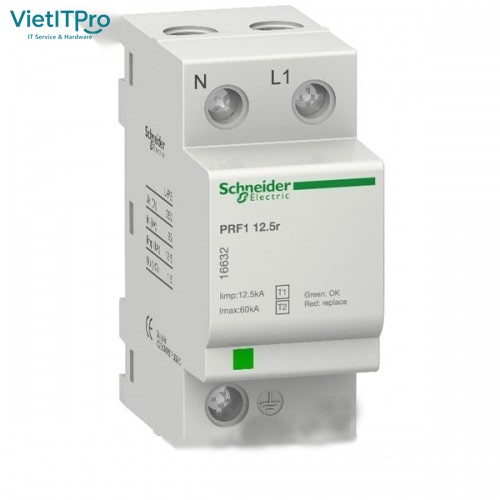

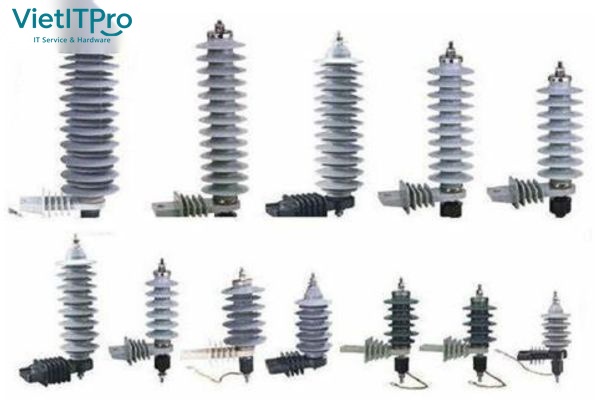

6. Thiết Bị Cắt Lọc Sét Tủ Điện Nguồn AC (Surge Protection Device - SPD)
Module SPD gắn trên thanh ray DIN-Rail tủ điện tổng MSB và tủ phân phối DB, sử dụng công nghệ biến trở MOV hoặc Spark Gap để triệt tiêu các xung quá áp hàng chục ngàn Volt trên đường dây điện 220V/380V.

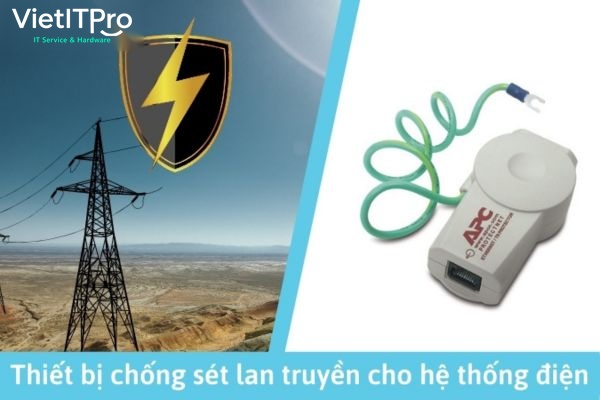

7. Thiết Bị Chống Sét Đường Tín Hiệu & Cáp Mạng RJ45
Bộ lọc chống sốc điện gắn giữa đường cáp mạng ngoài trời và cổng Switch/Router, bảo vệ vi mạch cổng mạng khỏi xung sét cảm ứng.

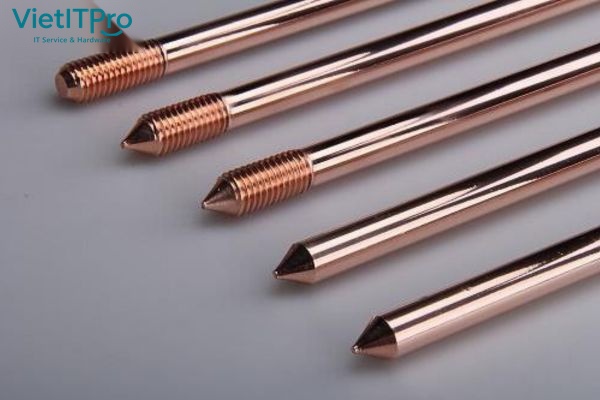

8. Cọc Tiếp Địa Bằng Đồng (Grounding Rods)
Cọc thép bọc đồng (Copper-bonded Steel) hoặc đồng nguyên chất phi 14/16/18 dài 2.4m - 3.0m, được đóng sâu xuống lòng đất để tạo đường tiêu tán dòng sét.

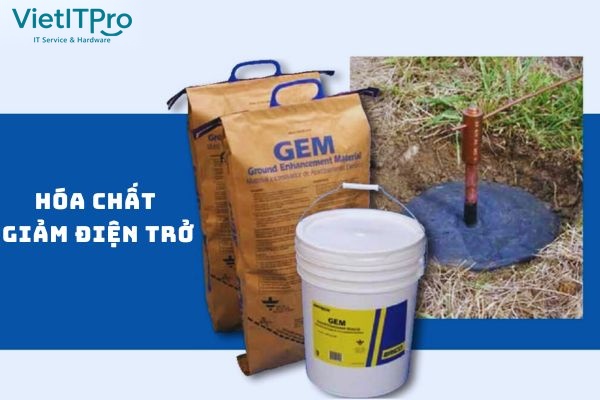

9. Hóa Chất Giảm Điện Trở Đất GEM (Ground Enhancement Material)
Hợp chất dẫn điện gốc than chì khoáng sản (như bột GEM 25A của Erico / LPI) đổ xung quanh cọc và rãnh tiếp địa, giúp giữ ẩm, chống ăn mòn kim loại và giảm mạnh điện trở đất trong các vùng đất đá khô cằn.10. Thuốc Hàn Hóa Nhiệt & Khuôn Hàn (Exothermic Welding)
Hỗn hợp thuốc hàn nhôm nhiệt (Aluminothermic powder) đốt cháy trong khuôn than chì (Graphite Mold) ở nhiệt độ trên 2000 độ C, tạo mối nối đồng nóng chảy nguyên khối vĩnh cửu giữa cọc tiếp địa và cáp đồng trần, chống rỉ sét và không bao giờ bị tăng điện trở tiếp xúc theo thời gian.
