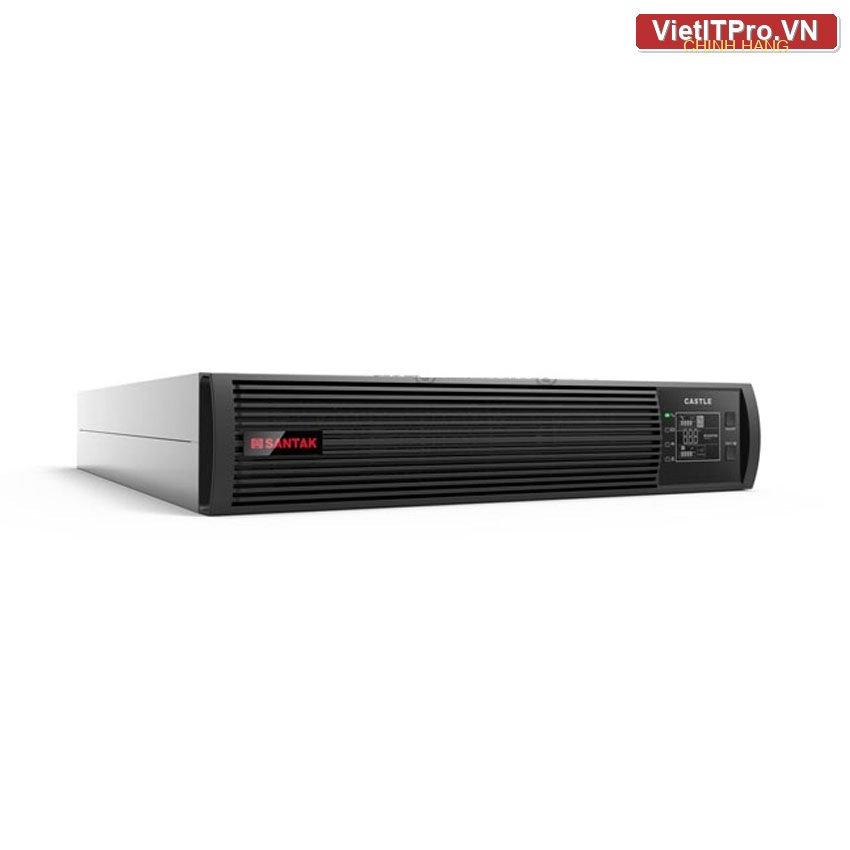

Dòng UPS Santak Online cấu trúc True Online Double Conversion (từ các model Castle C1K, C2K, C3K cho đến các dòng công suất lớn C6K, C10K) là trang bị sống còn cho các hệ thống máy chủ, thiết bị y tế và trung tâm dữ liệu tại Việt Nam. Sau nhiều năm trực tiếp bóc tách bo mạch, đo đạc sóng mang PWM và thay thế linh kiện tại xưởng của VietITPro.vn, tôi nhận thấy các bo mạch của Santak Castle có độ bền cơ học cao nhưng rất nhạy cảm với chất lượng lưới điện chập chờn và nhiệt độ môi trường nhiệt đới ẩm tại TP.HCM.
Bài viết này mổ xẻ toàn diện các mã lỗi phần cứng phổ biến nhất trên các dòng Santak Castle Online, cung cấp sơ đồ chẩn đoán, nguyên nhân gốc rễ và quy trình sửa chữa chuyên sâu chuẩn kỹ sư phần cứng bo mạch (PCB).
Tổng Quan Về Kiến Trúc Sửa Chữa Dòng Santak Castle Online
Khác với dòng Offline hay Line-Interactive, cấu trúc bo mạch của Santak Online Castle phức tạp hơn gấp nhiều lần. Nó bao gồm 4 tầng biến đổi năng lượng độc lập:
- Tầng Chỉnh Lưu (Rectifier): Biến đổi điện áp xoay chiều AC đầu vào thành điện áp một chiều DC Bus (thường dao động quanh mức đến ).
- Tầng Sạc & Boost Ắc-quy (Charger/DC-DC Converter): Quản lý việc sạc xả cho dãy accu ngoài/trong và nâng áp DC từ chuỗi accu (thường là $36V, 96V$ hoặc 240V) lên mức DC Bus khi mất điện lưới.
- Tầng Nghịch Lưu (Inverter): Sử dụng cầu H gồm các Mosfet/IGBT công suất cao chạy tần số cao kết hợp mạch lọc LC để tạo lại sóng hình sin chuẩn cấp cho tải.
- Tầng Vi điều khiển (MCU / DSP Core): Trái tim điều khiển toàn hệ thống, giám sát qua các cảm biến dòng điện (Hall sensor), cảm biến nhiệt độ (NTC) và hồi tiếp áp.
Việc đọc chính xác mã lỗi hiển thị trên màn hình LCD hoặc chuỗi mã beep còi kết hợp đèn LED trạng thái là chìa khóa vàng giúp kỹ thuật viên khoanh vùng đúng tầng linh kiện bị lỗi trước khi cấp nguồn test.
Bảng Đối Chiếu Các Mã Lỗi Phổ Biến Trên Santak Castle
Phân Tích Chi Tiết Từng Pan Bệnh & Giải Pháp Sửa Chữa Chuyên Sâu
1. Nhóm Lỗi Tầng DC Bus (Fault 00, 01, 02, 03)
Nguyên nhân gốc rễ
Đây là nhóm lỗi nguy hiểm nhất trên dòng Santak Online Castle. Điện áp trên 2 đầu tụ lọc nguồn chính (DC Bus) vượt quá ngưỡng an toàn hoặc sụt áp đột ngột khi có tải.
- Trên các model C1K/C2K, điện áp DC Bus chuẩn là khoảng . Khi linh kiện trên mạch chỉnh lưu PFC (Power Factor Correction) bị chập (thường là sự cố nổ IC điều khiển PFC như UC3855 hoặc các driver cách ly quang HCPL3120), điện áp DC sẽ vọt lên mức hơn 450VDC, kích hoạt mạch bảo vệ quá áp phần cứng (OVP).
- Ngược lại, nếu tụ hóa lọc nguồn bị khô (giảm điện dung ESR tăng cao) hoặc đứt điện trở mồi dòng khởi động mềm (Soft-start resistor), điện áp DC Bus sẽ sụt nghiêm trọng khi inverter gánh tải.
Quy trình sửa chữa thực tế tại xưởng
1. Xả tụ an toàn: Tuyệt đối không chạm tay vào bo mạch ngay sau khi ngắt nguồn. Sử dụng điện trở xả công suất lớn () để xả kiệt điện tích trên các tụ hóa lớn (400V).
2. Đo đạc tĩnh: Dùng đồng hồ vạn năng ở chế độ đo diode để kiểm tra các diode cầu công suất và các Mosfet/IGBT PFC (thường dùng mã như IRFP460 hoặc các IGBT chuyên dụng của Fairchild/Infineon). Thay thế ngay các linh kiện bị chập thông mạch (D-S ngắn mạch).
3. Kiểm tra mạch driver: Sử dụng máy hiện sóng (Oscilloscope) kiểm tra xung điều khiển PWM xuất từ IC giao động tới chân Gate của Mosfet PFC. Nếu xung bị méo hoặc mất hẳn, phải kiểm tra các điện trở hạn dòng ở chân G và thay thế IC Driver đi kèm.
4. Phục hồi tụ hóa: Đo dung lượng tất cả các tụ nguồn chính. Nếu dung lượng sụt giảm trên 20% so với nhãn định mức, tiến hành thay thế toàn bộ đồng bộ để tránh hiện tượng đánh lửa nổ mạch về sau.
2. Nhóm Lỗi Quá Tải & Ngắn Mạch Ngõ Ra (Fault 04, 05, 11, 12)
Nguyên nhân gốc rễ
Khách hàng thường cắm nhầm thiết bị có dòng khởi động cực lớn (như máy in laser, máy bơm nước nhỏ, motor cuốn cửa cuốn) vào UPS Santak Castle. Dù là dòng Online, nhưng công suất đỉnh chịu đựng của tầng Inverter có giới hạn (thường quá tải 110% trong 3 phút, 130% trong 30 giây).
Khi vượt ngưỡng, các transistor công suất tầng nghịch lưu (Inverter Bridge) chịu dòng quá mức dẫn đến quá nhiệt tức thời và đánh thủng cách điện giữa các lớp bán dẫn. Ngoài ra, lỗi này cũng xuất hiện khi cuộn cảm lọc sóng sin đầu ra bị chập vòng dây do quá nhiệt lâu ngày.
Quy trình sửa chữa thực tế tại xưởng
1. Kiểm tra tầng Inverter Bridge: Cô lập bo mạch công suất. Đo kiểm tra các IGBT cầu H. Thường các pan này sẽ làm chết đồng loạt 2 hoặc 4 con IGBT trong một nhánh cầu.
2. Kiểm tra điện trở dòng (Current Shunt Resistor): Santak sử dụng một điện trở sun có trị số cực nhỏ (vài mOhm) để đo dòng điện ngõ ra phục vụ cho mạch ngắt quá dòng. Kiểm tra xem điện trở này có bị cháy đứt hoặc biến đổi trị số không.
3. Thay thế linh kiện đồng bộ: Khi thay IGBT công suất, bắt buộc phải thay thế cả cặp hoặc cả cụm 4 con để đảm bảo độ trễ thời gian (propagation delay) tương đồng, tránh hiện tượng lệch pha dẫn đến nổ lại ngay khi cấp nguồn. Bôi keo tản nhiệt loại tốt và siết chặt lực momen xoắn lên phiến nhôm.
4. Test tải giả (Dummy Load): Trước khi giao máy, kỹ thuật viên VietITPro.vn luôn test UPS qua hệ thống tải trở giả từ 50% đến 100% công suất liên tục trong vòng 1 giờ kết hợp giám sát nhiệt độ bằng súng đo nhiệt hồng ngoại.
3. Nhóm Lỗi Ắc-quy & Mạch Sạc (Fault 14, 16, 41)
Nguyên nhân gốc rễ
Ắc-quy là "trái tim" dự phòng của UPS. Dòng Santak Castle C1K/C2K sử dụng hệ bình 36VDC (3 bình 12V mắc nối tiếp), dòng C3K sử dụng 96VDC (8 bình).
- Nguyên nhân phổ biến nhất là do bình ắc-quy bị chai, phù, khô dung dịch hoặc chập bản cực bên trong làm cho điện áp tổng sụt sâu khi có tải.
- Nguyên nhân thứ hai nằm ở bo mạch sạc (Charger Board). Mạch sạc bị hỏng linh kiện (thường chết IC nguồn phụ Viper22A/Viper12A, đứt diode nắn dòng hoặc lỗi hồi tiếp quang áp) dẫn đến không có điện áp sạc floating cho bình, hoặc ngược lại: dòng sạc quá lớn làm sôi bình, phù bình.
Quy trình sửa chữa thực tế tại xưởng
1. Kiểm tra dãy ắc-quy: Tháo rời từng bình, đo điện áp không tải và kiểm tra nội trở (Internal Resistance) bằng thiết bị đo chuyên dụng. Bình nào có nội trở vượt quá tiêu chuẩn nhà sản xuất (>15m$Ω$ với bình 9Ah) phải được loại bỏ, tuyệt đối không dùng phương pháp "châm nước cúp" để hồi phục vì sẽ gây chập cháy nổ trong quá trình sạc cao áp.
2. Sửa chữa bo mạch sạc:
- Kiểm tra IC nguồn cấp trước trên mạch sạc.
- Đo đạc điện áp ngõ ra của mạch sạc khi không cắm bình (thường dao động từ 41V đến 42V đối với hệ bình 36V).
- Kiểm tra các transistor đóng cắt dòng sạc và mạch giới hạn dòng.
4. Nhóm Lỗi Giao Tiếp, Quạt Tản Nhiệt & Lỗi Bo Điều Khiển (Fault 06, 07, 28)
Nguyên nhân gốc rễ
- Lỗi Quạt (Fan Fault): Quạt tản nhiệt sử dụng trên Santak Castle thường là quạt DC không chổi than tốc độ cao. Sau một thời gian hoạt động trong môi trường nhiều bụi bẩn tại Việt Nam, bạc đạn quạt bị khô dầu, kẹt cứng hoặc đứt mạch tín hiệu đo tốc độ (tachometer pin). MCU không nhận được xung hồi tiếp từ quạt sẽ lập tức ngắt máy để bảo vệ chống quá nhiệt.
- Lỗi Cảm biến nhiệt (NTC Sensor): Cảm biến nhiệt độ dán trên phiến nhôm IGBT bị đứt hoặc rò rỉ, báo giá trị ảo về vi điều khiển làm UPS báo lỗi quá nhiệt giả.
Quy trình sửa chữa thực tế tại xưởng
1. Vệ sinh công nghiệp toàn bộ bo mạch: Sử dụng dung dịch chuyên dụng không dẫn điện để làm sạch muội than, bụi bẩn bám trên các chân linh kiện chân cắm và bề mặt linh kiện dán (SMD).
2. Bảo dưỡng hoặc thay thế quạt: Thay thế đúng loại quạt có lưu lượng gió (CFM) tương đương, đúng điện áp (12VDC hoặc 24VDC) và có chân tín hiệu tốc độ.
3. Nạp lại chương trình (Firmware Flash): Trong một số trường hợp lỗi xung đột phần mềm do sốc điện lưới, vi điều khiển trung tâm (thường là các dòng MCU họ STMicroelectronics hoặc Texas Instruments DSP) bị lỗi thanh ghi cấu hình. Kỹ thuật viên phải sử dụng mạch nạp chuyên dụng để nạp lại firmware gốc của dòng Santak Castle.
Kinh Nghiệm Thực Tế & Quy Trình Bảo Dưỡng Phòng Ngừa
Để hạn chế tối đa việc UPS Santak Online Castle "đột tử" vào những thời điểm quan trọng, đội ngũ kỹ thuật VietITPro.vn khuyến cáo các đơn vị vận hành CNTT cần tuân thủ nghiêm ngặt lịch trình bảo dưỡng định kỳ:
1. Kiểm tra môi trường vận hành: Đặt UPS ở nơi khô ráo, thoáng mát, nhiệt độ phòng server lý tưởng từ 22 đến 25 độ C. Độ ẩm quá cao kết hợp bụi mịn tại các đô thị lớn là "kẻ thù số một" gây phóng điện bề mặt trên các bo mạch cao áp.
2. Xả điện định kỳ (Discharge Test): 3 tháng một lần, hãy thử ngắt nguồn điện lưới đầu vào (Cầu dao chính cấp cho UPS) để hệ thống chạy bằng bình ắc-quy dưới tải thực tế trong khoảng 15-30 phút. Thao tác này giúp kiểm tra khả năng lưu điện thực tế và làm tươi các bản cực bình ắc-quy, tránh hiện tượng chai tĩnh.
3. Thay thế định kỳ:
- Ắc-quy kín khí (VRLA AGM) thông thường có tuổi thọ thiết kế từ 3-5 năm trong điều kiện lý tưởng. Tại Việt Nam, nên lên kế hoạch thay mới toàn bộ ắc-quy định kỳ 3 năm/lần dù máy có vẻ vẫn đang hoạt động tốt.
- Các tụ hóa lọc nguồn chính trên bo mạch công suất nên được kiểm tra dung lượng và ESR sau 4-5 năm vận hành liên tục.
Các Câu Hỏi Thường Gặp (FAQ) Về Sửa Chữa Santak Castle Online
1. UPS Santak Castle C3K của tôi báo lỗi còi kêu liên tục và màn hình hiện chữ "Bypass", xử lý thế nào?
Trả lời: Khi UPS tự động chuyển sang chế độ Bypass (chế độ điện lưới trực tiếp qua cầu dao phụ trợ bên trong mà không qua mạch biến đổi), điều này có nghĩa là tầng Inverter hoặc mạch chỉnh lưu bên trong đang gặp sự cố phần cứng (quá tải, ngắn mạch, lỗi DC Bus) hoặc điện lưới đầu vào nằm ngoài dải cho phép. Bạn không nên tự ý reset lại máy liên tục vì có thể làm chập cháy nặng thêm phần công suất. Hãy liên hệ trung tâm sửa chữa chuyên sâu để đo đạc và cô lập pan bệnh.
2. Có thể tự thay ắc-quy cho dòng Santak Castle ở nhà không?
Trả lời: Đối với các dòng công suất nhỏ như C1K, việc thay thế bình ắc-quy bên trong tương đối đơn giản nếu bạn tuân thủ đúng cực tính (Đỏ là Dương +, Đen là Âm -). Tuy nhiên, đối với các dòng công suất lớn từ C3K trở lên sử dụng hệ bình nối tiếp cao áp (lên tới 96VDC hoặc cao hơn), việc tháo lắp không cẩn thận có thể gây ra tia lửa điện hồ quang mạnh, gây bỏng nặng hoặc làm hỏng bo mạch sạc. Bạn nên để kỹ thuật viên có trang bị cách điện xử lý.
3. Chi phí sửa chữa bo mạch Santak Castle Online có đắt không so với mua máy mới?
Trả lời: Chi phí sửa chữa bo mạch công suất (thay thế IGBT, IC điều khiển, tụ nguồn) tại VietITPro.vn thường chỉ dao động từ 20% đến 40% giá trị của một chiếc UPS mới cùng phân khúc. Đây là giải pháp tối ưu chi phí rất lớn cho doanh nghiệp, đặc biệt là các dòng máy công suất lớn từ C6K đến C10K, đồng thời giúp tận dụng lại khung vỏ và các linh kiện cơ khí chất lượng cao nguyên bản của hãng.
Lời Kết
Việc sửa chữa bộ lưu điện Santak Online Castle đòi hỏi sự am hiểu sâu sắc về lý thuyết điện tử công suất, kỹ năng đo đạc vi mạch chính xác và trang thiết bị phòng thí nghiệm đạt chuẩn (máy hiện sóng, máy khò hàn nhiệt độ điều chỉnh, tải giả công suất lớn). Mọi can thiệp sai lầm đều có thể biến một lỗi nhỏ thành một vụ nổ bo mạch diện rộng.
Nếu hệ thống UPS của doanh nghiệp bạn tại TP.HCM đang gặp các mã lỗi phức tạp, hãy mang thiết bị trực tiếp đến VietITPro.vn để được đội ngũ kỹ sư của chúng tôi kiểm tra tổng quát bằng thiết bị chuyên dụng và đưa ra phương án xử lý tối ưu, nhanh chóng và tiết kiệm nhất.
