Bộ lưu điện UPS APC (Schneider Electric) là lá chắn bảo vệ nguồn điện không thể thiếu cho các tủ rack máy chủ, hệ thống camera giám sát và máy trạm làm việc chuyên dụng. Nhờ công nghệ ổn áp tự động (AVR) và mạch nghịch lưu biến đổi sóng sin chuẩn (Pure Sine Wave), UPS APC bảo vệ thiết bị điện tử nhạy cảm khỏi các xung điện áp cao (Surge), sụt áp (Sag), mất điện đột ngột và méo hài sóng sin.
Tuy nhiên, sau từ 2 đến 5 năm vận hành liên tục trong môi trường phòng máy, UPS APC thường xuất hiện các cảnh báo lỗi đèn đỏ, tiếng bíp ngắt quãng hoặc tắt nguồn đột ngột. Bài viết kỹ thuật dưới đây từ Kỹ Sư Phần Cứng Nguồn VietITPro sẽ hướng dẫn quy trình chẩn đoán nguyên lý vi mạch và xử lý dứt điểm 5 lỗi phổ biến nhất trên UPS APC.

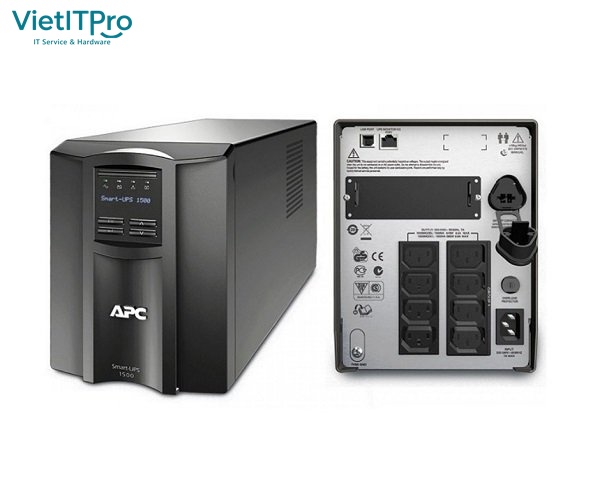

I. Nguyên Lý Mạch Điện Bên Trong Bộ Lưu Điện UPS APC
Để sửa chữa chính xác, kỹ sư cần hiểu rõ 3 khối vi mạch cốt lõi bên trong UPS APC Line-Interactive và Online:
- Khối Ổn Áp Tự Động AVR (Buck/Boost Transformer): Sử dụng các rơ-le (Relay) điện tử tự động chuyển nấc cuộn dây biến áp để tăng áp khi điện lưới sụt giảm (< 200VAC) hoặc hạ áp khi điện lưới tăng cao (> 240VAC) mà không cần tiêu tốn năng lượng bình ắc quy.
- Khối Sạc Bình & Mạch Quản Lý Ắc Quy (Battery Charger & BMS): Mạch nguồn xung PWM điều khiển điện áp nạp thả nổi (Float Charge) duy trì ở mức 13.6V - 13.8VDC trên mỗi bình ắc quy 12V VRLA AGM.
- Khối Nghịch Lưu Inverter (DC-to-AC Inverter): Sử dụng dàn MOSFET công suất cao (như IRFB3206, IRF1404) kết hợp bộ lọc LC để biến đổi điện áp một chiều (24VDC/48VDC) từ ắc quy thành dòng điện xoay chiều 220VAC sóng sin chuẩn 50Hz khi mất điện lưới.
II. Chẩn Đoán & Xử Lý 5 Lỗi Thường Gặp Nhất Trên UPS APC

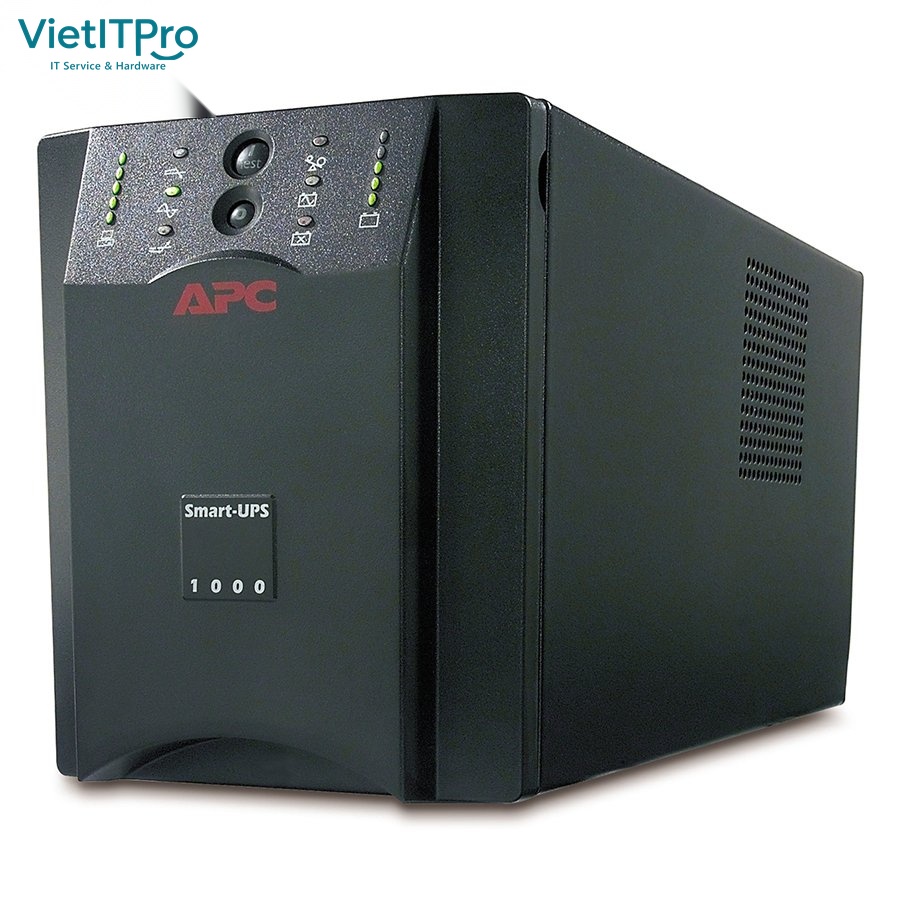

1. Lỗi Đèn "Replace Battery" Đỏ Nhấp Nháy & Âm Báo Bíp Mỗi 5 Giây
- Nguyên nhân kỹ thuật: Bình ắc quy bị chai, nội trở bình tăng cao (> 30 mΩ) hoặc điện áp sụt dưới ngưỡng 10.5VDC khi UPS thực hiện quy trình tự kiểm tra tải (Self-Test).
- Phương án xử lý: Dùng máy đo nội trở ắc quy chuyên dụng kiểm tra từng bình trong pack. Thay thế toàn bộ dàn ắc quy mới đúng dung lượng (12V 7.2Ah / 9Ah). Sau khi thay, cắm sạc liên tục 8 tiếng và chạy lại lệnh Self-Test để UPS xóa mã lỗi trong EEPROM.
2. Lỗi Quá Tải Đầu Ra (Overload Fault - LED Overload Đỏ Rực, Còi Kêu Kéo Dài)
- Nguyên nhân kỹ thuật: Tổng công suất tải vượt định mức hoặc do dòng khởi động (Inrush Current) của máy in laser, quạt công nghiệp.
- Phương án xử lý: Ngắt ngay các thiết bị tiêu thụ công suất lớn. Duy trì tổng tải chỉ chiếm 70% - 80% công suất định mức của UPS.

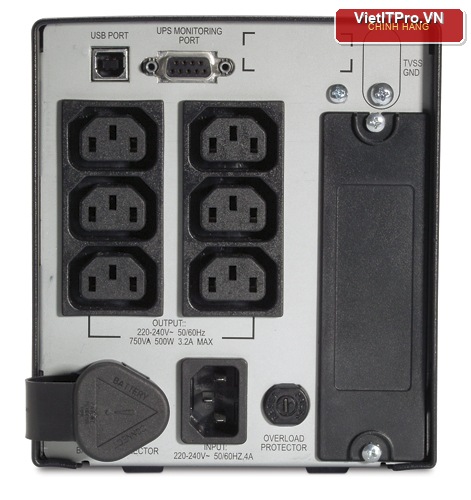

3. Lỗi Đèn Đỏ "Site Wiring Fault" Ở Mặt Sau UPS
- Nguyên nhân kỹ thuật: Mạch cảm biến phát hiện hệ thống điện bị mất dây tiếp địa (Ground), đảo pha Nóng - Nguội hoặc rò điện áp.
- Phương án xử lý: Đo kiểm ổ cắm: Line - Neutral phải ~220VAC, Line - Ground ~220VAC, và Neutral - Ground < 2VAC.
4. Lỗi Mạch Nghịch Lưu (Inverter Fault / Mã Lỗi F01, F02)
- Nguyên nhân kỹ thuật: Chập dàn MOSFET công suất H-Bridge, nổ tụ lọc nguồn DC Bus 450V hoặc chết IC tạo xung PWM.
- Phương án xử lý: Đo kiểm dò chập dàn MOSFET, thay thế linh kiện chính hãng đúng mã số tại phòng Lab VietITPro.
Tác giả: Viet Luu - Ban Biên Tập VietITPro Phần Cứng Nguồn VietITPro.vn
