Chẩn Đoán Pan Mất Nguồn Bộ Lưu Điện UPS - Phân Tích Mạch Kích Cold Start, Khối Inverter Cầu H & Quy Trình Cứu Bo Mạch Chi Tiết

Trong các trung tâm dữ liệu, phòng máy chủ và xưởng sản xuất tự động hóa, bộ lưu điện UPS (Uninterruptible Power Supply) là phòng tuyến cuối cùng bảo vệ thiết bị trước sự cố mất điện đột ngột. Tuy nhiên, sau nhiều năm vận hành liên tục 24/7 trong môi trường nhiệt độ cao hoặc do ắc quy bị lão hóa, UPS rất dễ phát sinh lỗi mất nguồn hoàn toàn (Dead No Power): bấm nút nguồn không có phản hồi, màn hình LCD/LED tắt lịm, hoặc khi cúp điện lưới thì UPS sập nguồn ngay lập tức kéo theo toàn bộ hệ thống máy chủ ngừng trệ.

Việc sửa chữa bo mạch UPS công nghiệp đòi hỏi kiến thức sâu rộng về mạch điện tử công suất cao áp (High-Voltage Power Electronics), nguyên lý biến đổi DC-DC Boost, tầng nghịch lưu Inverter cầu H và mạch khởi động nguội (Cold Start).

Bài cẩm nang chuyên sâu dưới đây của Kỹ Sư VietITPro sẽ mổ xẻ tường tận sơ đồ khối phần cứng, nguyên nhân gốc rễ và quy trình đo kiểm cứu pan mất nguồn chuẩn xác nhất.

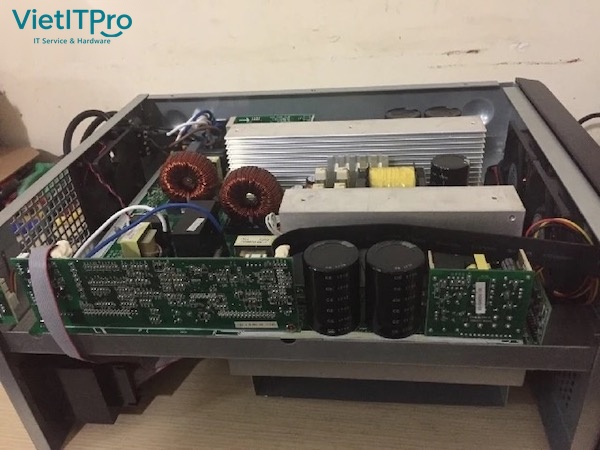

I. Sơ Đồ Khối Cấu Trúc Phần Cứng Bo Mạch UPS Công Nghiệp

Để chẩn đoán chính xác pan bệnh, kỹ sư cần nắm vững luồng phân phối năng lượng bên trong bo mạch UPS:

• Khối Ắc Quy & Mạch Khởi Động Nguội (Cold Start Circuit):

• Cung cấp nguồn DC (12\text{V}, 24\text{V}, 48\text{V}, 96\text{V}hoặc192\text{VDC}).
• Mạch Cold Start sử dụng nút nhấn kích transistor để cấp nguồn nuôi tạm thời cho khối nguồn phụ khi không có điện lưới.

• Khối Nguồn Phụ Cấp Trước (Auxiliary Switching Power Supply):

• Biến đổi điện áp ắc quy hoặc điện lưới thành các mức điện áp điều khiển:+12\text{V} / +15\text{V}(nuôi IC Driver kích Gate),± 5V / +3.3V (nuôi vi xử lý DSP/MCU và màn hình hiển thị).

• Khối Nâng Áp DC-DC Boost Converter:

• Nâng điện áp ắc quy thấp lên điện áp Bus DC cao áp (+380\text{V} / -380\text{VDC}). Sử dụng dàn MOSFET/IGBT công suất lớn và biến áp xung cao tần Ferrite.

• Khối Nghịch Lưu Inverter Cầu H (Full-Bridge Inverter):

• Băm xung điện áp Bus DC bằng phương pháp SPWM ở tần số 16kHz - 20kHz qua 4 van công suất IGBT để tạo ra điện áp xoay chiều 220VAC sóng sin chuẩn.

II. 4 Nguyên Nhân Cốt Lõi Khiến UPS Mất Nguồn Hoàn Toàn

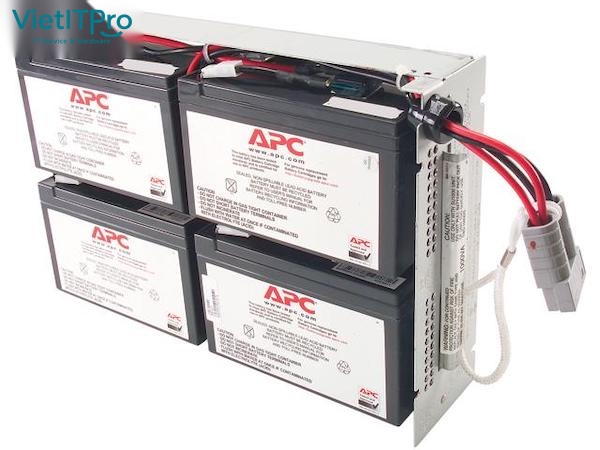

1. Ắc Quy Bị "Chết Sâu" Tụt Áp Dưới Ngưỡng Khởi Động (Deep Discharge)

• Bình ắc quy 12V nếu bị tụt áp dưới 9.5V hoặc nội trở tăng vọt trên 50 mΩ do hiện tượng sulfat hóa bản cực (Sulfation).
• Vi xử lý MCU của UPS khi phát hiện tổng điện áp chuỗi ắc quy thấp hơn ngưỡng an toàn (V_{\text{bat}} < V_{\text{cutoff}}) sẽ khóa cứng mạch khởi động để bảo vệ ắc quy, khiến người dùng bấm nút nguồn không có bất kỳ phản hồi nào.

2. Chết Khối Nguồn Phụ Cấp Trước (Auxiliary Flyback Power Supply)

• Mạch nguồn xung sử dụng IC PWM (tiêu biểu như UC3843, UC3845, VIPer22A hoặc dòng TOP-Switch) bị nổ, đứt điện trở mồi (Start-up Resistor100\text{k}Ω - 470\text{k}Ω), chập diode nắn ngõ ra hoặc khô tụ hóa lọc nguồnV_{CC} (47\,µ\text{F} / 50\text{V}).
• Khi mất nguồn nuôi+12\text{V}và+5\text{V}, vi điều khiển trung tâm và mạch hiển thị không thể hoạt động.

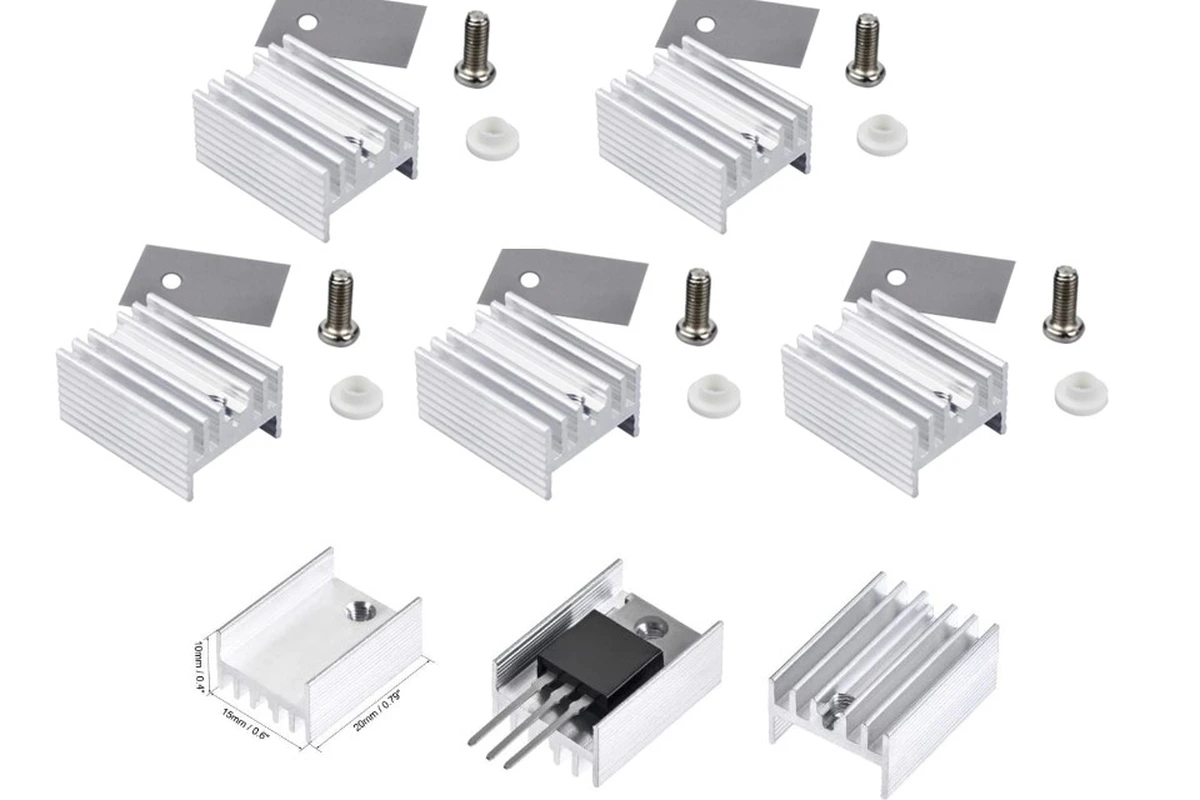

3. Đánh Thủng Dàn Van Công Suất MOSFET / IGBT & Nổ Cầu Chì DC

• Do tải tiêu thụ bị ngắn mạch đột ngột hoặc biến động điện lưới quá mạnh, dàn MOSFET công suất khối Boost hoặc IGBT khối Inverter bị đánh thủng xuyên cực Drain - Source (chập D-S) hoặc Collector - Emitter (chập C-E).
• Dòng ngắn mạch cực đại làm nổ tung cầu chì DC Fuse (100\text{A} - 200\text{A}), đồng thời xung điện áp cao dội ngược làm cháy các điện trở kích chân Gate (10\,Ω - 47\,Ω) và IC cách ly quang kích lái (Optocoupler Driver TLP250 / HCPL-3120).

4. Lỗi Phần Mềm Vi Xử Lý DSP / MCU Bị Treo Hoặc Mất Dữ Liệu EEPROM

• Xung sét lan truyền hoặc nhiễu điện từ làm sai lệch dữ liệu calib điện áp lưu trong chip nhớ EEPROM (24C02/24C08), khiến MCU hiểu sai trạng thái bảo vệ quá tải và tự động ngắt nguồn khẩn cấp.

III. Quy Trình 5 Bước Đo Kiểm & Cứu Bo Mạch UPS Của Kỹ Sư VietITPro

• Bước 1: An Toàn Điện - Xả Hết Điện Áp Bus DC: Tụ lọc cao áp (400\text{V} - 450\text{VDC}) có thể tích điện gây giật chết người. Bắt buộc dùng điện trở xả 1kΩ / 20W để xả hết điện tích trước khi chạm tay vào mạch.

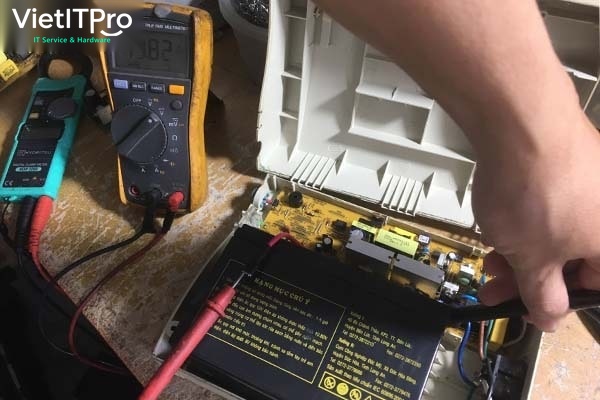

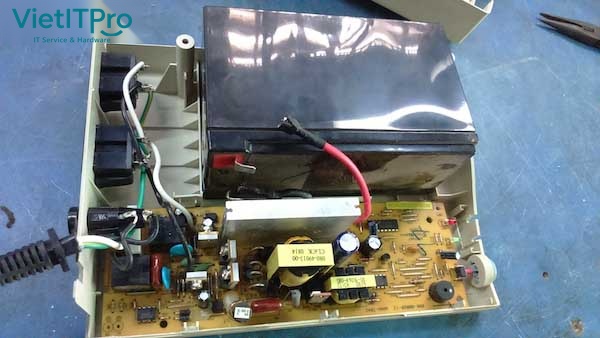

• Bước 2: Đo Nguội Kiểm Tra Ngắn Mạch: Dùng đồng hồ VOM kiểm tra dàn linh kiện công suất, cầu chì DC, cầu diode nắn dòng và các biến trở cảm biến dòng Current Sense Shunt.
• Bước 3: Cô Lập & Khôi Phục Khối Nguồn Phụ: Cấp nguồn điện áp thấp từ bộ nguồn DC phòng Lab để kiểm tra xem IC PWM nguồn phụ có dao động và cho ra đủ +12V, +5V, +3.3V hay không.
• Bước 4: Kiểm Tra Xung Kích Gate Trước Khi Hàn Linh Kiện Mới: Tuyệt đối không hàn MOSFET/IGBT mới vào khi chưa kiểm tra xung lái. Dùng máy hiện sóng kiểm tra xung kích chân Gate: biên độ xung phải vuông vức, không bị méo hài, thời gian Dead-time giữa hai nhánh cầu H phải đạt chuẩn 1.5 µs - 2.5 µs để tránh chập nhánh trên và nhánh dưới.
• Bước 5: Thử Tải Thực Tế Bằng Tải Giả (Dummy Load): Cho UPS chạy thử tải từ 25%, 50%, 75% đến 100% công suất danh định, theo dõi nhiệt độ tản nhiệt bằng camera nhiệt hồng ngoại để đảm bảo vận hành bền bỉ lâu dài.
