Trong các trung tâm dữ liệu và phòng máy chủ mạng, sự ổn định của hệ thống phân phối nguồn điện hạ thế đặt trong tủ Rack (Rack Power Distribution Unit - Rack PDU) đóng vai trò sống còn tương đương với chất lượng của bộ lưu điện UPS trung tâm. Một thanh nguồn kém chất lượng có thể phát nhiệt lớn, gây sụt áp, chập cháy chân cắm hoặc làm sập nguồn hàng loạt máy chủ khi quá tải.
Thanh phân phối nguồn APC NetShelter Basic Rack PDU AP9559 (1U, 16A, 208/230V) của tập đoàn Schneider Electric là tiêu chuẩn công nghiệp được tin dùng trên toàn cầu. Dưới đây là bài đánh giá kỹ thuật chuyên sâu từ Kỹ Sư Phần Cứng Điện Nguồn VietITPro.
I. Phân Tích Thông Số Phần Cứng & Thiết Kế Điện Của APC AP9559
- Thiết Kế Chuẩn Rackmount 1U 19-Inch Tiết Kiệm Không Gian:
- Với kích thước chuẩn 1U (44\text{mm} × 447\text{mm} × 57\text{mm}), APC AP9559 dễ dàng lắp đặt ngang trên mọi loại tủ mạng từ 19 inch tiêu chuẩn hoặc lắp đặt linh hoạt ở mặt sau tủ Rack.
- Vỏ ngoài làm bằng thép sơn tĩnh điện chống rò rỉ điện áp và chống cháy nổ tuyệt đối.
- Dòng Điện Định Mức 16A & Công Suất Tải Lên Đến 3.68 kVA:
- Hỗ trợ dải điện áp đầu vào rộng từ 208V đến 230VAC, dòng tải liên tục tối đa 16 Ampe, cung cấp tổng công suất phân phối lên đến 3.680 Watts, đủ sức nuôi toàn bộ dàn thiết bị gồm Router, Switch Core, Firewall và các cụm Server ảo hóa trong 1 tủ Rack tiêu chuẩn.

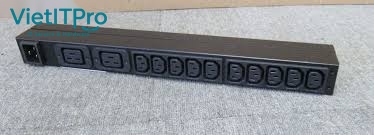

- Cấu Hình Ổ Cắm Đầu Ra Tiêu Chuẩn Quốc Tế:
- 10 Ổ Cắm Chuẩn IEC-320 C13 (Tối đa 10A mỗi cổng): Phục vụ cắm nguồn cho các dòng Switch Cisco, Router mạng, máy chủ 1U/2U và hệ thống màn hình console KVM.
- 2 Ổ Cắm Chuẩn IEC-320 C19 (Tối đa 16A mỗi cổng): Dành riêng cho các thiết bị máy chủ phiến (Blade Server) công suất lớn, thiết bị lưu trữ SAN Storage hoặc nối tiếp tầng sang một thanh PDU thứ hai.
II. Hệ Thống Bảo Vệ Ngắt Mạch Tự Động & Bảng Ma Trận Thông Số
- Tích Hợp Cầu Dao Chống Quá Tải (Thermal Circuit Breaker 16A): Khi dòng tải tổng của các thiết bị vượt quá 16A, cầu dao nhiệt sẽ tự động ngắt mạch trong vòng vài mili-giây, ngăn chặn nguy cơ cháy chập dây dẫn trong tủ máy chủ.
- Thanh Cái Đồng Dẫn Điện Nguyên Chất (Copper Busbar): Các ổ cắm bên trong được liên kết bằng thanh đồng dày liền khối, giúp điện trở tiếp xúc siêu nhỏ (< 0.01\,Ω) và hoàn toàn không phát nhiệt ngay cả khi chạy đầy tải liên tục 24/7/365.
| Đặc Tính Kỹ Thuật | Thông Số Chi Tiết APC AP9559 |
|---|---|
| Điện Áp Hoạt Động Định Mức | 208V / 230VAC (50/60 Hz) |
| Dòng Tải Đầu Vào Cực Đại | 16 Ampe |
| Tổng Công Suất Tiêu Thụ Tối Đa | 3.680 VA (3.68 kVA) |
| Cổng Nối Nguồn Vào (Input) | Cáp đúc liền chuẩn IEC-320 C20 dài 2.5 mét |
| Tổng Số Ổ Cắm Đầu Ra (Output) | 12 Ổ Cắm (10 x IEC-320 C13 + 2 x IEC-320 C19) |
| Tiêu Chuẩn An Toàn Quốc Tế | UL 60950, CE, VDE, RoHS |
Tác giả: Viet Luu - Ban Biên Tập VietITPro Phần Cứng Nguồn VietITPro.vn
