Thực trạng hạ tầng mạng văn phòng tại TP.HCM hiện nay
Làm việc tại các tòa nhà văn phòng ở TP.HCM như khu vực Quận 1, Quận 3, Phú Nhuận hay các khu công nghệ cao Thủ Đức, tôi nhận thấy một nghịch lý phổ biến: doanh nghiệp đầu tư dàn máy trạm, laptop, server trị giá hàng tỷ đồng nhưng hệ thống cáp mạng và thiết bị định tuyến lại được làm theo kiểu "chắp vá". Cứ cơi nới thêm phòng ban là kéo thêm một sợi dây, cắm thêm một switch giá rẻ mua vội ở cửa hàng linh kiện. Kết quả sau 6 tháng là một tủ mạng (rack) bùng nhùng như tổ quạ, mạng chập chờn giờ cao điểm, ping nội bộ nhảy cóc và mất kết nối liên tục khi có lượng truy cập lớn từ các phòng họp trực tuyến.
Tại VietITPro.vn, mỗi tuần chúng tôi tiếp nhận từ 3 đến 5 yêu cầu cứu hộ khẩn cấp cho hệ thống mạng văn phòng. Đa phần nguyên nhân không nằm ở đường truyền cáp quang của nhà mạng (Viettel, VNPT, FPT), mà nằm ở lớp hạ tầng vật lý nội bộ (Layer 1) và thiết bị phân phối trung tâm (Layer 2/3). Một hệ thống mạng văn phòng chuyên nghiệp không đơn thuần là cắm dây là chạy, nó đòi hỏi sự tính toán chuẩn xác về băng thông, độ suy hao tín hiệu (attenuation), nhiễu điện từ (crosstalk), cấu hình VLAN phân tách lưu lượng và dự phòng phần cứng.
Bài viết này đúc kết từ hàng trăm dự án thi công mạng LAN/WIFI cho các văn phòng từ 10 đến 500 nhân sự tại TP.HCM của đội ngũ kỹ sư VietITPro, chia sẻ toàn bộ quy trình, tiêu chuẩn kỹ thuật và các cạm bẫy cần tránh khi xây dựng một hạ tầng mạng sống còn cho doanh nghiệp.
Khảo sát hiện trạng và quy hoạch sơ đồ mạng (Topology)
Bước đầu tiên và quyết định 50% sự thành bại của một dự án thi công mạng văn phòng chính là khảo sát thực tế và thiết kế sơ đồ topology. Bạn không thể mua thiết bị về rồi muốn cắm đâu thì cắm.
Khảo sát mặt bằng và môi trường nhiễu điện từ
Khi đến văn phòng khách hàng tại TP.HCM, việc đầu tiên tôi làm là cầm thiết bị đo đạc và quan sát thực tế:
- Nguồn nhiễu: Văn phòng có sử dụng hệ thống điện ba pha, máng cáp điện đi sát máng cáp mạng hay không? Nếu đi song song với dây điện lực không có khoảng cách ly chuẩn (tối thiểu 30cm) hoặc không dùng cáp chống nhiễu (FTP/SFTP), hiện tượng packet loss (mất gói tin) sẽ xảy ra triền miên.
- Kết cấu kiến trúc: Trần thạch cao thả, sàn nâng kỹ thuật hay âm tường đục ống ruột gà? Mỗi loại kết cấu đòi hỏi phương án thi công và chủng loại vật tư hoàn toàn khác nhau.
- Mật độ nhân sự: Tính toán số lượng node mạng (drop point) cho từng phòng ban. Ví dụ phòng kế toán, phòng thiết kế đồ họa, phòng IT yêu cầu băng thông độc lập và tốc độ cao hơn so với phòng kinh doanh chỉ dùng web và CRM.
Thiết kế Topology mạng phân tầng (Hierarchical Model)
Đối với văn phòng từ 30 nhân sự trở lên, mô hình mạng phẳng (flat network - tất cả cắm chung một switch) là thảm họa bảo mật và hiệu năng. Chúng tôi luôn thiết kế theo mô hình 3 tầng thu gọn (Collapsed Core Architecture):
1. Tầng Core/Router (Định tuyến trung tâm): Đảm nhận nhiệm vụ NAT, cân bằng tải (Load Balancing) từ nhiều đường truyền internet, quản lý VPN site-to-site và cấu hình Firewall kiểm soát truy cập. Các dòng thiết bị tiêu chuẩn thường dùng là DrayTek Vigor, MikroTik CCR/RB series hoặc pfSense/OPNsense tự dựng trên phần cứng workstation chuyên dụng.
2. Tầng Distribution/Switch (Phân phối): Các Switch Layer 2 quản lý được (Managed Switch) hỗ trợ VLAN, QoS (Quality of Service) để ưu tiên gói tin thoại (VoIP) và họp trực tuyến (Zoom, Teams) không bị giật lag khi nhân viên đang tải file nặng.
3. Tầng Access (Truy cập cuối): Các cổng mạng tại bàn làm việc và hệ thống Access Point Wi-Fi chuyên dụng phát sóng đa tầng.
Tiêu chuẩn lựa chọn vật tư thi công mạng (Yếu tố quyết định độ bền 5-10 năm)
Nhiều chủ doanh nghiệp thường tiết kiệm chi phí bằng cách mua cáp mạng và hạt mạng giá rẻ trên thị trường. Đây là sai lầm đắt giá nhất. Cáp mạng đi âm tường hoặc trên trần thạch cao, một khi đã hoàn thiện việc đóng trần và sơn bóc, việc thay thế một sợi cáp lỗi tốn kém gấp 10 lần tiền vật tư ban đầu.
1. Cáp mạng (Network Cable)
- Chuẩn tối thiểu: Bắt buộc sử dụng cáp đồng nguyên chất (Pure Copper) chuẩn Cat6 UTP cho văn phòng thông thường và Cat6A STP (có giáp chống nhiễu) cho các khu vực có từ trường cao hoặc chạy trục đường dài vượt quá 70 mét.
- Thương hiệu khuyên dùng: CommScope/AMP, LS Cable, Belden, Vinacap loại chính hãng. Tuyệt đối tránh xa các loại cáp nhôm mạ đồng (CCA) giá rẻ vì suy hao tín hiệu cao, dễ gãy ngầm sau 1-2 năm.
2. Hạt mạng (RJ45), Nhân mạng (Modul Jack) và Patch Panel
- Chuẩn bấm cáp: Luôn tuân thủ chuẩn T568B cho toàn bộ hệ thống.
- Thanh quản lý cáp và Patch Panel: Đối với tủ rack văn phòng, việc bấm trực tiếp cáp vào switch qua hạt mạng là tác nhân gây lỏng chân cắm, oxy hóa đầu đồng theo thời gian. Chúng tôi luôn quy hoạch cáp đi từ bàn làm việc về Patch Panel gắn cố định trên tủ rack, sau đó dùng dây nhảy (Patch Cord) đúc sẵn từ Patch Panel sang Switch. Cách làm này giúp thao tác đảo cổng, bảo trì dễ dàng và cực kỳ chuyên nghiệp.
3. Tủ Rack và Hệ thống nguồn điện phụ trợ (UPS)
- Tủ Rack: Thường dùng tủ treo tường 6U - 9U cho văn phòng nhỏ hoặc tủ đứng 12U - 20U cho văn phòng lớn, có trang bị quạt tản nhiệt và thanh nguồn (PDU).

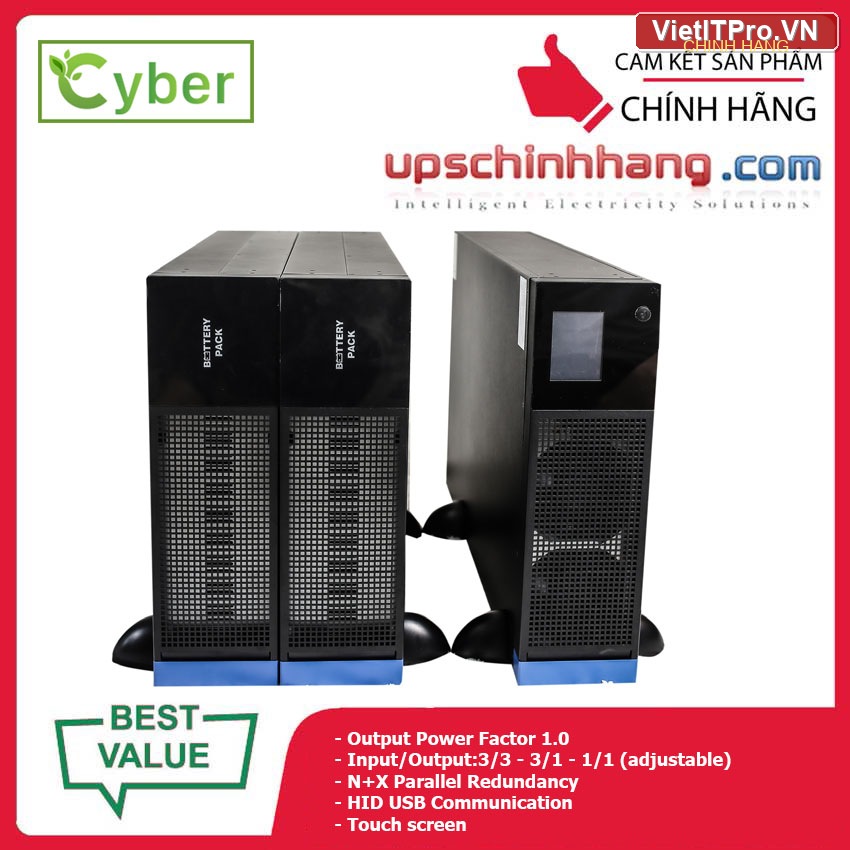

- Bộ lưu điện (UPS): Bắt buộc phải có UPS cho tủ mạng (công suất tối thiểu 1000VA - 1500VA). Khi tòa nhà sập nguồn điện đột ngột, UPS giúp duy trì hoạt động cho Router và Switch thêm 15-30 phút, bảo vệ thiết bị khỏi sốc điện và giúp các thiết bị không bị treo cứng (hang) do ngắt điện ngột.
Quy trình thi công phần cứng và đi dây chuẩn kỹ thuật tại VietITPro
Một dự án thi công mạng chuẩn mực tại VietITPro.vn luôn tuân thủ nghiêm ngặt quy trình 5 bước kỹ thuật sau:
Bước 1: Đục tường, đi ống gen và máng cáp (Trunking/Conduit)
- Toàn bộ đường dây cáp mạng đi nổi đều được đặt trong ống gen nhựa cứng chống cháy hoặc máng cáp sơn tĩnh điện gọn gàng dọc chân tường hoặc góc cột.
- Cáp đi âm tường phải luồng qua ống ruột gà đàn hồi, tránh việc chôn trực tiếp cáp vào hồ vữa (hồ vữa có tính kiềm cao sẽ ăn mòn lớp vỏ nhựa PVC và lớp cách điện của cáp sau một thời gian ngắn).
Bước 2: Kéo cáp và dán nhãn định danh (Cable Labeling)
- Khi kéo cáp qua các khúc cua, kỹ thuật viên phải tuân thủ bán kính uốn cong tối thiểu (minimum bend radius - thường gấp 4 lần đường kính cáp) để không làm bóp dẹt lõi đồng bên trong.
- Mỗi sợi cáp được dán nhãn đầu - cuối rõ ràng bằng máy in nhãn chuyên dụng (Brother/Dymo) theo quy tắc mã hóa:
[Phòng ban] - [Số vị trí]. Ví dụ:KT-01(Phòng Kế toán, vị trí số 1). Việc này tiết kiệm 80% thời gian khi cần xử lý sự cố sau này.
Bước 3: Lắp đặt thiết bị đầu cuối và bấm mạng
- Bấm đầu cáp vào nhân mạng (Modul Jack) âm bàn hoặc ổ cắm nổi âm tường Panasonic/Sino khít khao, thẩm mỹ.
- Kiểm tra thông mạch bằng máy test mạng chuyên dụng (Fluke Networks hoặc máy test cáp quang/mạng 8 lõi hiển thị lỗi chéo cặp, đứt ngầm, ngắn mạch).
Bước 4: Sắp xếp tủ mạng (Cable Management)
Đây là "bộ mặt" của người thợ kỹ sư mạng. Một tủ mạng chuẩn kỹ thuật tại VietITPro phải đảm bảo:
- Cáp đi theo máng bên hông tủ, không che khuất luồng gió tản nhiệt của thiết bị.
- Dùng dây rút Velcro (dây nhám) thay vì dây rút nhựa cắt nhọn để cố định bó cáp, giúp việc tháo lắp bổ sung dây sau này không làm tổn hại đến vỏ cáp.
- Thiết bị Switch, Router, Patch Panel được sắp xếp khoa học từ trên xuống dưới theo thứ tự: Patch Panel -> Quản lý cáp ngang -> Switch -> Router -> UPS đặt dưới cùng của đáy tủ.
Bước 5: Cấu hình phần mềm và tối ưu hóa hệ thống mạng
Phần cứng tốt chỉ là nền tảng, cấu hình mạng thông minh mới mang lại trải nghiệm mượt mà cho doanh nghiệp. Các kỹ sư của chúng tôi thực hiện các cấu hình chuyên sâu:
- Phân tách VLAN (Virtual Local Area Network):
Chia mạng nội bộ thành các phân vùng độc lập để tăng tính bảo mật và giảm broadcast storm:
VLAN 10: Ban Giám đốc & Quản lý (Ưu tiên cao nhất, truy cập mọi tài nguyên).VLAN 20: Nhân viên văn phòng (Truy cập internet, share file nội bộ).VLAN 30: Thiết bị vô tuyến - Wi-Fi Khách (Guest Wi-Fi, bị cô lập không được truy cập vào mạng nội bộ công ty).VLAN 40: Hệ thống Camera giám sát và VoIP.- Cân bằng tải (Load Balancing):
Cấu hình gộp băng thông từ 2 đến 4 đường truyền internet (Ví dụ: 2 line Viettel + 1 line VNPT). Thiết lập chính sách định tuyến (Policy Routing) để nếu một đường truyền đứt cáp quang biển, hệ thống tự động chuyển toàn bộ lưu lượng sang đường truyền còn lại mà không làm rớt kết nối cuộc gọi Zoom hay phiên làm việc của nhân viên.
- Thiết lập hệ thống Wi-Fi Roaming (Mesh / Controller):
Đối với văn phòng diện tích lớn hoặc nhiều tầng, việc lắp nhiều router phát tên Wi-Fi giống nhau thường gây hiện tượng thiết bị của nhân viên bị "treo" sóng cũ khi di chuyển sang khu vực khác. Chúng tôi triển khai hệ thống Wi-Fi chuyên dụng hỗ trợ chuẩn roaming liền mạch (IEEE 802.11r/k/v), giúp nhân viên cầm laptop đi từ phòng họp ra bàn làm việc mà không hề bị rớt kết nối dù chỉ 1 mili-giây.
Các lỗi thường gặp trên hệ thống mạng cũ và cách khắc phục triệt để
Trong quá trình đi bảo trì và nâng cấp hệ thống mạng cho các doanh nghiệp tại TP.HCM, VietITPro thường xuyên xử lý các pan bệnh kinh điển sau:
1. Hiện tượng "Loop mạng" (Gây treo toàn bộ hệ thống)
- Nguyên nhân: Nhân viên vô tình cắm một sợi dây mạng từ cổng LAN 1 sang cổng LAN 2 của cùng một switch, hoặc cắm nhầm hai đầu dây của cùng một sợi cáp vào hai cổng trên tường. Tạo ra vòng lặp vô hạn (Broadcast Loop), khiến đèn trên switch nháy liên tục, CPU của switch quá tải và mạng tê liệt hoàn toàn.
- Cách khắc phục:
- Về cấu hình: Bật tính năng STP (Spanning Tree Protocol) hoặc RSTP trên tất cả các Managed Switch để tự động khóa cổng bị loop.
- Về thực tế: Rà soát lại sơ đồ cắm dây, loại bỏ các sợi dây thừa thãi, quy hoạch lại vị trí cắm.
2. Tín hiệu Wi-Fi chập chờn, rớt mạng vào giờ cao điểm
- Nguyên nhân: Các bộ phát Wi-Fi dòng phổ thông (gia đình) chỉ chịu được tải tối đa 15-20 thiết bị đồng thời. Khi văn phòng có 50 nhân sự, mỗi người dùng 1 laptop + 1 smartphone (tổng 100 kết nối), chip xử lý của router bị quá nhiệt, tràn bộ nhớ đệm (RAM) dẫn đến tự khởi động lại liên tục.
- Cách khắc phục: Thay thế bằng các dòng Access Point chuyên dụng Enterprise (UniFi, Aruba, Ruijie) có khả năng gánh từ 100 - 250 user đồng thời trên mỗi AP, phân bổ tải thông minh giữa băng tần 2.4GHz và 5GHz.
3. Suy hao tốc độ mạng LAN (Từ 1Gbps rớt xuống 100Mbps hoặc 10Mbps)
- Nguyên nhân:
- Cáp mạng bấm thiếu cặp hoặc chỉ tiếp xúc 4/8 sợi (Fast Ethernet chỉ chạy tối đa 100Mbps).
- Dây cáp bị gập gẫy ngầm, hoặc tiếp xúc tại hạt mạng bị oxy hóa ẩm mốc do thời tiết TP.HCM mùa mưa.
- Cách khắc phục: Dùng máy test mạng đo kiểm tra đủ 8 sợi tín hiệu. Bấm lại đầu RJ45 chuẩn hoặc thay thế đoạn cáp bị suy hao.
Kinh nghiệm bảo dưỡng và phòng ngừa hỏng hóc định kỳ
Hệ thống mạng cũng giống như chiếc xe ô tô, cần được bảo dưỡng định kỳ để hoạt động bền bỉ. Tại VietITPro, chúng tôi khuyến nghị các doanh nghiệp thực hiện lịch trình bảo trì sau:
- Hàng tháng: Kiểm tra log trên Router/Firewall để phát hiện các truy cập bất thường, quét mã độc nội bộ (nếu có), kiểm tra dung lượng pin của bộ lưu điện UPS.
- Hàng quý: Vệ sinh công nghiệp tủ rack, hút bụi quạt tản nhiệt của switch và router (môi trường văn phòng nhiều bụi mịn tại TP.HCM rất dễ làmtắc nghẽn khe tản nhiệt thiết bị). Kiểm tra lại nhiệt độ phòng đặt tủ mạng (nếu tủ đặt trong phòng kín không có máy lạnh, cần lắp quạt hút thông gió cưỡng bức).
- Hàng năm: Kiểm tra độ suy hao tín hiệu cáp mạng trục chính, cập nhật firmware mới nhất cho thiết bị mạng để vá các lỗ hổng bảo mật mới phát sinh trên thế giới.
Câu hỏi thường gặp (FAQ) về dịch vụ thi công mạng văn phòng
1. Thi công hệ thống mạng cho văn phòng khoảng 50 nhân sự tại TP.HCM mất bao lâu thời gian?
Trả lời: Thời gian thi công phụ thuộc vào hiện trạng mặt bằng. Với văn phòng 50 nhân sự có mặt bằng trống, thời gian khảo sát, lên thiết kế và thi công hoàn thiện đi dây, bấm mạng, cấu hình thiết bị thường kéo dài từ 2 đến 3 ngày. Để không ảnh hưởng đến hoạt động kinh doanh của doanh nghiệp, đội ngũ VietITPro thường hỗ trợ thi công vào ban đêm hoặc ngày cuối tuần (Thứ Bảy, Chủ Nhật).
2. Doanh nghiệp tôi đã có sẵn đường dây mạng cũ đi âm tường nhưng bị chập chờn, VietITPro có nhận sửa chữa và tận dụng lại không?
Trả lời: Có. Chúng tôi có thiết bị đo đạc chuyên dụng (Cable Tester/TDR) để kiểm tra từng sợi cáp ngầm xem có bị đứt hay suy hao không. Nếu cáp đạt chuẩn, chúng tôi sẽ bấm lại đầu, quy hoạch lại tủ rack và tận dụng tối đa để tiết kiệm chi phí cho doanh nghiệp. Trường hợp cáp quá cũ hoặc bị đứt ngầm không thể khắc phục, chúng tôi mới tư vấn phương án kéo đường dây nổi hoặc âm tường mới.
3. Sau khi thi công mạng, VietITPro có cung cấp dịch vụ bảo hành và hỗ trợ kỹ thuật lâu dài không?
Trả lời: Tất cả các công trình thi công mạng nội bộ do VietITPro thực hiện đều được bảo hành kỹ thuật phần cứng và đường dây lên đến 12 - 24 tháng. Trong thời gian bảo hành, nếu có sự cố phát sinh (không do tác động vật lý bên ngoài như cắt nhầm cáp, ngập nước), kỹ thuật viên của chúng tôi sẽ có mặt tại văn phòng tại TP.HCM trong vòng 2 - 4 giờ kể từ khi nhận được thông báo để xử lý. Ngoài ra, chúng tôi cung cấp gói bảo trì định kỳ hàng tháng với chi phí cực kỳ ưu đãi cho các doanh nghiệp không có nhân sự IT chuyên trách.
