Trong phân khúc thiết bị mạng viễn thông cấp nhà mạng (Carrier-Grade) và các mạng doanh nghiệp quy mô lớn, Juniper Networks là đối thủ cạnh tranh sòng phẳng và trực diện nhất với Cisco Systems. Sức mạnh vượt trội làm nên danh tiếng của Juniper nằm ở hệ điều hành mạng huyền thoại Junos OS – một hệ điều hành mạng mô-đun hóa được xây dựng trên nền tảng nhân FreeBSD cứng cáp, phân tách tuyệt đối giữa Mặt phẳng điều khiển (Routing Engine - RE) và Mặt phẳng chuyển tiếp dữ liệu phần cứng (Packet Forwarding Engine - PFE).
Dòng thiết bị chuyển mạch Juniper EX Series (từ EX2200, EX2300, EX3400, EX4300 đến EX4600 và QFX Series) được các kỹ sư mạng toàn cầu đánh giá cực kỳ cao nhờ tính nhất quán của câu lệnh CLI, tính năng an toàn hoàn tác cấu hình tự động (commit confirmed) và công nghệ ảo hóa xếp chồng Virtual Chassis.
Bài phân tích kỹ thuật chuyên sâu dưới đây của Kỹ Sư VietITPro sẽ mổ xẻ kiến trúc hệ điều hành Junos OS, phân loại các dòng Juniper EX Switch và hướng dẫn các lệnh cấu hình thực tế độc đáo của Juniper.
I. Kiến Trúc Đột Phá Của Hệ Điều Hành Junos OS: Phân Tách RE và PFE
Sự khác biệt lớn nhất giữa Junos OS và các hệ điều hành mạng kiểu cũ là kiến trúc phân tầng độc lập tuyệt đối:
- Routing Engine (RE - Mặt Phẳng Điều Khiển):
- Chạy trên vi xử lý trung tâm (CPU đa nhân) và hệ điều hành FreeBSD.
- Nhiệm vụ: Xử lý các tiến trình giao thức định tuyến (OSPF, BGP, IS-IS), quản lý cấu hình hệ thống, dịch vụ SSH, SNMP và duy trì bảng định tuyến tổng thể (Routing Table).
- Packet Forwarding Engine (PFE - Mặt Phẳng Chuyển Tiếp Dữ Liệu):
- Sử dụng các chip vi mạch chuyên dụng ASIC chuyển mạch độc quyền của Juniper.
- Nhiệm vụ: Tiếp nhận bảng chuyển tiếp tối ưu (Forwarding Table) từ RE và thực hiện chuyển mạch gói tin ở tốc độ phần cứng (Wire-speed).
- Tính sẵn sàng cực cao: Ngay cả khi tiến trình định tuyến trên RE bị khởi động lại hoặc CPU bị quá tải 100%, chip ASIC trên PFE vẫn tiếp tục chuyển tiếp lưu lượng dữ liệu người dùng ở tốc độ tối đa mà không mất một gói tin nào.
II. Phân Tích Các Dòng Thiết Bị Chuyển Mạch Juniper EX Series Phổ Biến

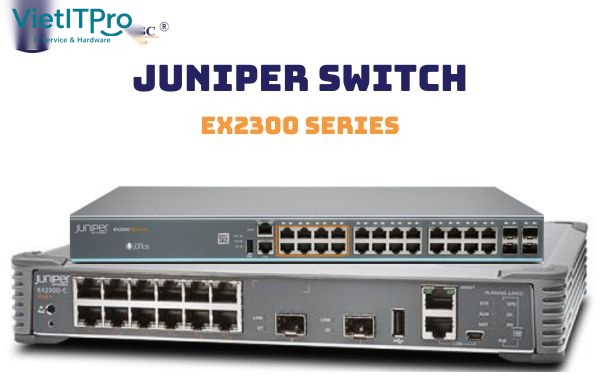

1. Phân Khúc Access Doanh Nghiệp Cơ Bản: Juniper EX2300 / EX2300-C
- Thiết kế nhỏ gọn, phiên bản Compact không quạt (Fanless), trang bị 24 hoặc 48 cổng Gigabit RJ45 kèm 4 cổng quang 10G SFP+ Uplink.
- Hỗ trợ cấp nguồn PoE+ (lên tới 30W/cổng), công nghệ Virtual Chassis gộp tối đa 4 switch thành một.

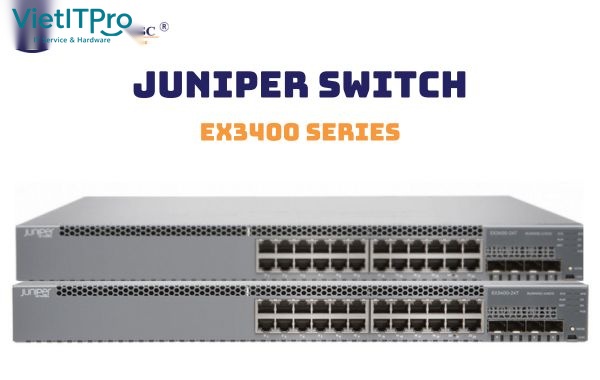

2. Phân Khúc Campus Aggregation: Juniper EX3400 Series
- Nâng cấp cổng Uplink lên tới 2 cổng 40G QSFP+ và 4 cổng 10G SFP+.
- Tích hợp 2 bộ nguồn dự phòng kép cắm nóng (Redundant Hot-swappable Power Supplies) và quạt tản nhiệt mô-đun, đảm bảo độ ổn định cao.
3. Phân Khúc Core / Data Center: Juniper EX4300 / EX4600 & QFX5100
- EX4300: Hỗ trợ cổng Multi-Gigabit và cấp nguồn PoE++ (95\text{W}), cổng xếp chồng tốc độ cao320\text{Gbps}.
- EX4600 / QFX Series: Chuyển mạch tốc độ cao10\text{G} / 40\text{G} / 100\text{Gbps}, bảng định tuyến Layer 3 cực lớn, hỗ trợ công nghệ VXLAN EVPN cho trung tâm dữ liệu.
III. Các Tính Năng Quản Trị Vượt Trội Của Dòng Lệnh Junos OS CLI
Khác với Cisco IOS khi gõ lệnh là áp dụng ngay lập tức (dễ gây mất quyền truy cập nếu gõ nhầm IP cổng), Junos OS sử dụng cơ chế cấu hình 2 giai đoạn:
- Tính Năng Cứu Nguy Huyền Thoại
commit confirmed:
- Khi cấu hình Router/Switch từ xa qua mạng, kỹ sư thực hiện lệnh:
commit confirmed 5. - Nếu cấu hình đúng và không bị mất kết nối, kỹ sư gõ tiếp lệnh
commitđể xác nhận. - Nếu lỡ tay gõ nhầm IP làm rớt kết nối SSH, Switch sẽ tự động hoàn tác (Rollback) về cấu hình cũ sau 5 phút, kỹ sư có thể đăng nhập lại bình thường mà không cần phải đến tận nơi cắm cáp console!
- Khả Năng So Sánh & Hoàn Tác Cấu Hình Dễ Dàng:
- Lệnh
show | compare: So sánh chính xác từng dòng lệnh vừa thêm/sửa/xóa trước khi áp dụng. - Lệnh
rollback 1,rollback 2...: Hoàn tác nhanh chóng về bất kỳ phiên bản cấu hình nào trong lịch sử (hỗ trợ lưu tới 50 bản sao lưu cấu hình trước đó).
