Hệ Thống Lưu Điện (UPS) Cho Máy Tính PC Workstation: Cách Tính Toán Công Suất VA/Watt, Thời Gian Dự Phòng Và Chống Sét Lan Truyền

Tại phòng lab của VietITPro.vn, chúng tôi tiếp nhận trung bình từ 15 đến 20 case hỏng hóc phần cứng workstation mỗi tuần liên quan trực tiếp đến nguồn điện lưới. Từ những chiếc card đồ họa NVIDIA RTX 4090 bị thủng tầng mosfet nguồn phụ, ổ cứng NVMe chết controller do sốc áp, cho đến các hệ thống Render Farm đang chạy dở file 3D nặng thì sập nguồn đột ngột dẫn đến hỏng bảng phân vùng (Partition Table). Đa số người dùng đầu tư hàng chục, thậm chí hàng trăm triệu đồng cho CPU Intel Xeon, AMD Threadripper và GPU cao cấp nhưng lại quên mất một chi tiết kỹ thuật cốt lõi: Bộ lưu điện (UPS) không đơn thuần là "cục bình ắc-quy dự phòng khi mất điện", mà là tấm lá chắn bảo vệ toàn bộ phần tử bán dẫn đắt tiền khỏi sự biến thiên khắc nghiệt của lưới điện hạ thế dân dụng và công nghiệp.

Bài viết này là cẩm nang kỹ thuật thực tế được đúc kết từ kinh nghiệm sửa chữa bo mạch (PCB) và tư vấn giải pháp CNTT chuyên sâu tại VietITPro.vn, giúp bạn tự tay tính toán, lựa chọn và vận hành một hệ thống UPS chuẩn xác nhất cho cấu hình PC Workstation của mình.

Tại sao PC Workstation đòi hỏi tiêu chuẩn UPS khắt khe hơn PC văn phòng thông thường?

Một cỗ máy PC Workstation khác biệt hoàn toàn với máy tính văn phòng (Office PC) ở cấu trúc phần cứng ngốn điện năng cực lớn và sự biến thiên dòng điện (di/dt) theo chu kỳ tải.

Khi bạn dựng hình 3D bằng Blender, render video 8K qua DaVinci Resolve hay huấn luyện mô hình AI cục bộ bằng PyTorch, hệ thống bước vào trạng thái tải nặng toàn diện. CPU và GPU có thể giật dòng đột ngột (transient load spikes) từ mức idle 80W vọt lên đỉnh điểm 750W - 1000W chỉ trong vài mili-giây. Nguồn máy tính (PSU) chuẩn 80 Plus Gold/Platinum sẽ kéo năng lượng trực tiếp từ lưới điện để bù đắp sự thiếu hụt này.

Nếu lưới điện sụt áp (voltage sag) hoặc mất pha đột ngột trong lúc này, bộ nguồn PSU phải gánh một áp lực cực lớn để xả năng lượng tích trữ trong các tụ điện chính (Primary Bulk Capacitors). Nếu không có UPS đứng giữa hấp thụ và duy trì biên độ dòng điện, hệ thống sẽ đối mặt với các nguy cơ kỹ thuật nghiêm trọng:

• Sốc nhiệt và quá dòng trên tầng VRM: Bo mạch chủ (Motherboard) workstation sử dụng các mạch điều chỉnh điện áp (Voltage Regulator Module) nhiều pha (ví dụ 16+2 hoặc 20+2 phase) sử dụng linh kiện DrMOS cao cấp. Khi sụt áp lưới điện đột ngột, dòng điện qua các cuộn cảm (inductor) và MOSFET biến thiên phi tuyến, dễ gây đánh thủng lớp cách điện bán dẫn.
• Lỗi ghi dữ liệu trên ổ cứng thể rắn (SSD NVMe): Controller của SSD (như Phison E18, Samsung Elpis) thực hiện việc dịch địa chỉ logic sang vật lý thông qua bảng Map lưu trên RAM tạm. Mất điện đột ngột khi chưa kịp ghi dữ liệu từ DRAM cache xuống các die NAND Flash sẽ làm hỏng cấu trúc bảng Map, dẫn đến hiện tượng SSD biến mất trong BIOS hoặc lỗi RAW drive không thể cứu dữ liệu bằng phần mềm thông thường.
• Giảm tuổi thọ tụ lọc nguồn PSU: Các dòng PSU công suất thực từ 850W đến 1600W đều tích hợp mạch Active PFC (Power Factor Correction). Điện áp đầu vào trồi sụt liên tục ép mạch PFC phải làm việc quá tải, sinh nhiệt cao và làm khô (dry out) các tụ điện lọc nguồn chính hãng Nichicon hoặc Nippon Chemi-Con.

Phân tích công nghệ UPS: Line-Interactive và Online Double-Conversion loại nào đáng tiền cho Workstation?

Trên thị trường hiện nay, có ba dòng UPS chính: Offline (Standby), Line-Interactive và Online. Đối với PC Workstation chuyên nghiệp, chúng ta chỉ xét đến hai dòng sau vì đặc thù yêu cầu kỹ thuật khắt khe.

Dòng Line-Interactive (Có ổn áp AVR)

UPS Line-Interactive hoạt động dựa trên nguyên lý: khi điện lưới ổn định, dòng điện đi qua mạch lọc và cấp trực tiếp cho tải. Khi điện lưới sụt áp hoặc tăng áp vượt ngưỡng an toàn, mạch AVR (Automatic Voltage Regulation - tự động ổn áp) sử dụng biến áp tự ngẫu để bù áp hoặc hạ áp mà không cần chuyển sang dùng ắc-quy.

• Ưu điểm: Giá thành hợp lý, hiệu suất cao (ít hao phí nhiệt năng), kích thước nhỏ gọn.
• Nhược điểm chí mạng đối với Workstation: Thời gian chuyển mạch (Transfer Time) từ điện lưới sang nguồn ắc-quy khi mất điện thường dao động từ 4ms đến 10ms. Khoảng trễ này tuy ngắn nhưng đối với các bộ nguồn PSU cao cấp có mạch bảo vệ quá áp/thấp áp cực nhạy (OVP/UVP), nó có thể khiến PSU hiểu nhầm là lỗi phần cứng và tự ngắt bảo vệ. Hơn nữa, dạng sóng đầu ra khi chạy bằng ắc-quy của dòng này thường là Sóng sin mô phỏng (Simulated Sine Wave / Step Wave), gây tiếng kêu rè trên cuộn cảm của nguồn máy tính và sinh nhiệt nhiều hơn cho các linh kiện thụ động.

Dòng Online Double-Conversion (Chuyển đổi kép liên tục)

Đây là tiêu chuẩn vàng dành cho Workstation và các hệ thống máy chủ (Server). UPS Online hoạt động theo cơ chế biến đổi liên tục: Điện áp xoay chiều (AC) từ lưới được chuyển đổi thành dòng điện một chiều (DC) thông qua mạch Chỉnh lưu (Rectifier), sau đó dòng DC này lại được nghịch lưu (Inverter) trở lại thành dòng điện xoay chiều (AC) hoàn hảo cấp cho thiết bị.

• Ưu điểm tuyệt đối:
• Thời gian chuyển mạch = 0ms: Tải luôn nhận điện năng từ mạch Inverter của UPS, hoàn toàn không có khoảng ngắt khi lưới điện sụt hay mất.
• Dạng sóng đầu ra chuẩn Sin chuẩn (Pure Sine Wave): Hoàn toàn tinh khiết, biên độ và tần số cực kỳ ổn định, bảo vệ tuyệt đối cho các bộ nguồn Active PFC đời mới.
• Cách ly hoàn toàn với lưới điện: Mọi xung nhiễu, sét lan truyền, sóng hài hay sụt áp từ lưới đều bị chặn lại ở tầng chỉnh lưu đầu vào.
• Nhược điểm: Giá thành cao, tỏa nhiệt lớn hơn và quạt tản nhiệt trong UPS kêu to hơn khi hoạt động ở tải nặng.

Hướng dẫn kỹ thuật: Cách tính toán công suất VA/Watt và thời gian dự phòng chuẩn xác

Một sai lầm phổ biến của người dùng là đồng nhất công suất của nguồn máy tính (PSU 1000W) với công suất của UPS. Việc tính toán sai thông số này sẽ dẫn đến việc UPS bị quá tải (Overload) ngay khi máy tính khởi động hoặc sập nguồn tức thì khi vừa mất điện lưới.

Bước 1: Tính toán tổng công suất tiêu thụ thực tế (Watt) của Workstation

Đừng nhìn vào con số ghi trên nhãn PSU. Hãy tính tổng công suất tiêu thụ tối đa của các linh kiện bên trong hệ thống khi Full Load 100%:

• CPU (Intel Core i9-14900KS hoặc AMD Ryzen Threadripper 7970X): Công suất đỉnh (Peak Power / PL2) dao động từ 250W đến 450W.
• GPU (NVIDIA RTX 4090 hoặc Dual RTX 6000 Ada): Mỗi chiếc RTX 4090 có mức tiêu thụ điện đỉnh qua cổng 12VHPWR lên tới 450W. Hệ thống chạy 2 card có thể chạm mốc 900W - 1000W.
• Mainboard, RAM (DDR5 128GB/256GB), SSD NVMe (nhiều thanh), tản nhiệt nước Custom Pump & Fan: Khoảng 100W - 150W.

Tổng công suất tối đa (Max Load): Ví dụ cấu hình Workstation chạy 1x CPU Intel Xeon W9 và 2x RTX 4090 sẽ có tổng công suất đỉnh khoảng:

Bước 2: Quy đổi từ Watt sang VA (Volt-Ampere)

Hệ thống lưu điện sử dụng đơn vị VA (Công suất biểu kiến). Để quy đổi từ Watt sang VA, chúng ta phải tính đến hệ số công suất (Power Factor - PF) của UPS. Các dòng UPS chất lượng cao thường có hệ số PF = 0.8 đến 1.0.

Công thức quy đổi:

Ví dụ: Với tổng tải 1400W và UPS có hệ số PF = 0.9:

Bạn cần chọn UPS có công suất tối thiểu là 2000VA / 1600W để có biên độ dự phòng an toàn (Safety Margin khoảng 20-30%), tránh việc UPS phải chạy sát ngưỡng giới hạn gây quá nhiệt linh kiện công suất bên trong.

Bước 3: Tính toán thời gian dự phòng (Runtime) của ắc-quy

Mục đích chính của UPS cho Workstation không phải là để bạn tiếp tục chơi game hay render thêm 2 tiếng khi mất điện, mà là để:

1. Duy trì hệ thống ổn định trong vài phút để bạn kịp thời save file công việc đang làm dở.

2. Thực hiện lệnh tắt máy an toàn (Safe Shutdown) thông qua phần mềm quản lý UPS kết nối qua cổng USB/SNMP.

Công thức ước tính thời gian lưu điện dựa trên dung lượng tổng của bình ắc-quy (Ah) và điện áp bình (V):

Kinh nghiệm thực tế từ thợ sửa chữa: Đa số các dòng UPS 2000VA sử dụng cụm bình ắc-quy 24VDC (gồm 2 bình 12V 9Ah mắc nối tiếp). Tổng năng lượng tích trữ lý thuyết là $12V × 9Ah × 2 = 216 Wh$.

Với tải thực tế 800W, thời gian duy trì thực tế chỉ vỏn vẹn khoảng 5 đến 8 phút. Đây là khoảng thời gian vừa đủ để bạn đóng ứng dụng, lưu file CAD/3D và shutdown máy chuẩn chỉnh.

Chống sét lan truyền (Surge Protection) và Lọc nhiễu: Tính năng sống còn cho phần cứng đắt tiền

Nhiều người lầm tưởng UPS nào cũng chống được sét. Thực tế kỹ thuật chia làm hai khái niệm hoàn toàn khác biệt: Chống sét trực tiếp (thu lôi trên mái nhà) và Chống sét lan truyền / Lọc nhiễu xung điện (bảo vệ thiết bị điện tử nhạy cảm).

Khi sét đánh cách xa khu vực nhà bạn vài trăm mét, nó vẫn có thể tạo ra xung điện áp cảm ứng cực lớn (Surge/Spike) truyền dọc theo đường dây điện lưới quốc gia, đường cáp mạng Internet (RJ45) hoặc cáp đồng trục. Xung điện này có điện áp lên tới vài kilovolt (kV) trong thời gian vài micro-giây.

Một bộ UPS tiêu chuẩn cho Workstation bắt buộc phải tích hợp mạch MOV (Metal Oxide Varistor - Biến trở oxit kim loại) và các tầng lọc EMI/RFI ở ngõ vào AC:

• Nguyên lý hoạt động của MOV: Khi điện áp bình thường 220V, điện trở của MOV là vô cùng lớn (co như hở mạch). Khi có xung sét lan truyền vọt lên 400V - 600V đột ngột, điện trở của MOV sụt giảm về gần bằng 0 trong vòng vài nano-giây, dập tắt (clamping) xung điện áp cao đó và chuyển hướng dòng điện dư thừa xuống đường nối đất (Ground).
• Tiêu chuẩn Joule (J): Hãy chú ý thông số năng lượng hấp thụ xung sét đo bằng Joule trên thông số kỹ thuật của UPS. Đối với PC Workstation cao cấp, mức năng lượng hấp thụ tối thiểu phải từ 300J đến trên 1000J.

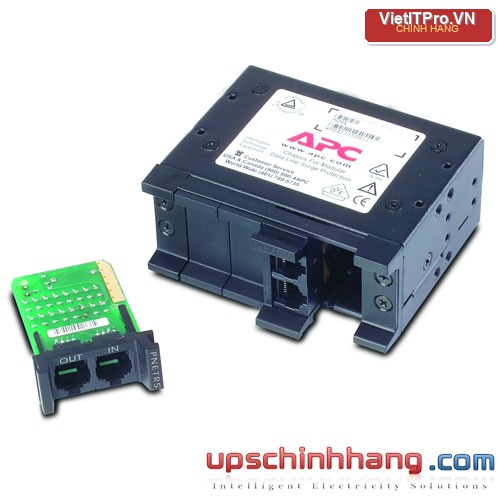

• Bảo vệ cổng kết nối phụ (Data Line Protection): Sét không chỉ đi theo đường điện 220V mà còn truyền qua cáp mạng LAN cắm trực tiếp vào mainboard. Một UPS chuyên nghiệp phải có cổng chống sét lan truyền cho đường mạng RJ45/RJ11, bảo vệ chip điều khiển mạng LAN tích hợp trên bo mạch chủ (như các chip Intel I225-V hay Realtek 2.5GbE hay bị cháy ngầm do sét đánh lan truyền qua cáp mạng).

Triển khai thực tế, cấu hình phần mềm giám sát và bảo dưỡng định kỳ

Việc lắp đặt một hệ thống UPS cho Workstation không đơn thuần là cắm dây nguồn vào là xong. Dưới đây là quy trình chuẩn kỹ thuật được các kỹ sư tại VietITPro.vn áp dụng khi bàn giao thiết bị cho khách hàng:

1. Kiểm tra hệ thống điện tiếp địa (Earthing / Grounding)

Đây là bước tối quan trọng nhưng thường bị thợ điện dân dụng bỏ qua. UPS Online và các tính năng chống sét lan truyền bắt buộc phải có hệ thống dây tiếp địa đạt chuẩn (điện trở đất dưới 4 Ohm) thì mới có thể xả dòng rò và xung sét xuống đất an toàn. Nếu ổ cắm tường không có dây tiếp địa (chỉ có 2 chấu nóng/lạnh), vỏ máy workstation và vỏ UPS có thể tích điện rò gây tê tay, đồng thời mạch chống sét bên trong UPS sẽ mất hiệu lực hoàn toàn.

2. Kết nối tín hiệu điều khiển và cấu hình Safe Shutdown

Đừng để UPS âm thầm sập nguồn khi hết ắc-quy mà hệ thống máy tính chưa kịp tắt.

• Kết nối cáp USB hoặc cáp COM từ UPS vào thùng máy Workstation.
• Cài đặt phần mềm quản lý đi kèm (như Eaton Intelligent Power Protector, CyberPower PowerPanel, hay APC PowerChute).
• Cấu hình thiết lập: Khi điện lưới mất và dung lượng bình ắc-quy tụt dưới 20% hoặc thời gian chạy còn dưới 3 phút, phần mềm sẽ tự động kích hoạt lệnh tắt hệ điều hành (OS Shutdown Sequence), đóng tất cả các tiến trình đang mở và ngắt nguồn an toàn tuyệt đối.

3. Quy trình bảo dưỡng và thay thế ắc-quy định kỳ

Bình ắc-quy axit-chì kín khí (VRLA AGM Battery) sử dụng trong UPS có tuổi thọ trung bình từ 3 đến 5 năm, tùy thuộc vào nhiệt độ phòng và tần suất mất điện.

• Dấu hiệu nhận biết ắc-quy suy hao: UPS kêu tiếp bíp ngắn liên tục, đèn báo lỗi ắc-quy (Replace Battery LED) sáng đỏ, hoặc khi vừa mất điện lưới là UPS sập nguồn ngay lập tức dù không báo quá tải.
• Kinh nghiệm kỹ thuật khi thay thế:
• Luôn chọn đúng thông số điện áp (12V) và dung lượng (Ah) hoặc cao hơn một chút nếu kích thước khoang chứa cho phép (ví dụ thay bình 7Ah bằng bình 9Ah cùng kích thước chuẩn).
• Khi tháo lắp cụm ắc-quy bên trong UPS, kỹ thuật viên phải tuân thủ tuyệt đối quy tắc an toàn: Dùng dụng cụ cách điện, tuyệt đối không để chập cực dương (+) và cực âm (-) vì dòng xả ngắn mạch của bình ắc-quy có thể lên tới hàng trăm Ampe, gây chảy nổ chì hoặc bỏng nặng.
• Xả thải ắc-quy cũ đúng nơi quy định để bảo vệ môi trường, không vứt bừa bãi vì chứa chì và dung dịch axit sunfuric độc hại.

Giải đáp các câu hỏi thường gặp (FAQ) từ kỹ sư chuyên sâu

Tại sao khi cắm nguồn máy tính Workstation vào UPS dòng Offline/Line-Interactive giá rẻ lại bị sập nguồn ngay khi bật ứng dụng nặng?

Trả lời: Hiện tượng này xảy ra do hai nguyên nhân. Thứ nhất, dòng UPS giá rẻ sử dụng mạch AVR kém chất lượng không chịu được dòng khởi động cao (Inrush Current) từ nguồn PSU công suất lớn. Thứ hai, dòng điện đầu ra khi chạy qua mạch nghịch lưu của UPS giá rẻ không đủ độ phẳng, gây kích hoạt mạch bảo vệ quá dòng (OCP) bên trong bộ nguồn máy tính, buộc PSU phải tự ngắt để bảo vệ linh kiện. Giải pháp là nâng cấp lên dòng UPS Online Double-Conversion chuẩn Sin.

Tôi có nên dùng chung một UPS cho cả PC Workstation và màn hình đồ họa chuyên nghiệp (như màn hình ProArt 27 inch hoặc Dell UltraSharp) không?

Trả lời: Chắc chắn là CÓ, nhưng bạn phải cộng thêm công suất của màn hình vào tổng tải tính toán. Một màn hình đồ họa chuyên nghiệp ăn từ 50W đến 150W tùy độ sáng và kích thước. Việc cắm màn hình vào UPS giúp bạn duy trì hiển thị hình ảnh để kịp lưu lại công việc trên phần mềm khi mất điện. Tuyệt đối không cắm các thiết bị có công suất nhiệt lớn như máy in laser, quạt cây hay nồi cơm điện vào UPS vì chúng ngốn dòng điện khởi động khổng lồ, làm quá tải ngay lập tức mạch Inverter của UPS.

UPS có làm giảm hiệu năng (Performance) của CPU và GPU trong quá trình làm việc không?

Trả lời: Hoàn toàn không. UPS chỉ đóng vai trò cung cấp năng lượng điện sạch (Clean Power) đầu vào cho bộ nguồn PSU của máy tính. Miễn là công suất của UPS đáp ứng đủ nhu cầu dòng điện tối đa của hệ thống, phần cứng bên trong vẫn hoạt động ở mức xung nhịp và hiệu năng tối đa thiết kế.

Bài viết thuộc chuyên mục Kiến Thức Nguồn Xung & Điện Công Nghiệp - Bản quyền kỹ thuật thuộc về VietITPro.vn. Mọi sao chép vui lòng trích dẫn nguồn rõ ràng.
