Trong xu hướng chuyển dịch năng lượng xanh và tự chủ nguồn điện tại các nhà xưởng, hệ thống điện mặt trời kết hợp lưu trữ năng lượng pin Lithium công nghiệp (BESS - Battery Energy Storage System / Commercial & Industrial ESS) — sử dụng các khối pin lưu trữ Lithium Iron Phosphate (extLiFePO_4) hoặc Lithium NMC của các hãng công nghệ danh tiếng như CATL, BYD, Pylontech, Sungrow, Huawei LUNA2000, Dyness và Narada — đang trở thành tài sản chiến lược giúp doanh nghiệp cạo đỉnh phụ tải (Peak Shaving), tiết kiệm tiền điện giờ cao điểm và duy trì nguồn điện liên tục 100% không gián đoạn cho dây chuyền sản xuất khi lưới điện gặp sự cố.
Tuy nhiên, một hệ thống BESS công nghiệp gồm hàng ngàn cell pin ghép nối tiếp và song song ở mức điện áp cao từ 400 extVDC đến 1000 extVDC là một hệ thống cực kỳ nhạy cảm về mặt điện hóa và an toàn nhiệt. Khi một trong các mắt xích: bo mạch quản trị pin BMS (Battery Management System) bị lỗi đo áp, mạch cân bằng cell bị hỏng, rơ le đóng cắt tiếp điểm Contactor cao áp DC bị kẹt, hoặc tủ phân phối DC Combiner Box bị sét đánh nổ thiết bị chống sét SPD, toàn bộ cụm pin lưu trữ sẽ lập tức bị khóa bảo vệ (Battery Lockout), làm hệ thống Inverter Hybrid không thể xả điện dự phòng.
Tại phòng Lab chuyên sâu của VietITPro, chúng tôi cung cấp giải pháp đo kiểm, hồi sinh cell pin, sửa chữa bo mạch (PCB) bo BMS công nghiệp và bảo trì toàn diện hạ tầng điện mặt trời & lưu trữ BESS.
1. Bản Chất Kỹ Thuật & Cấu Trúc Hệ Thống Quản Trị Pin BMS Công Nghiệp

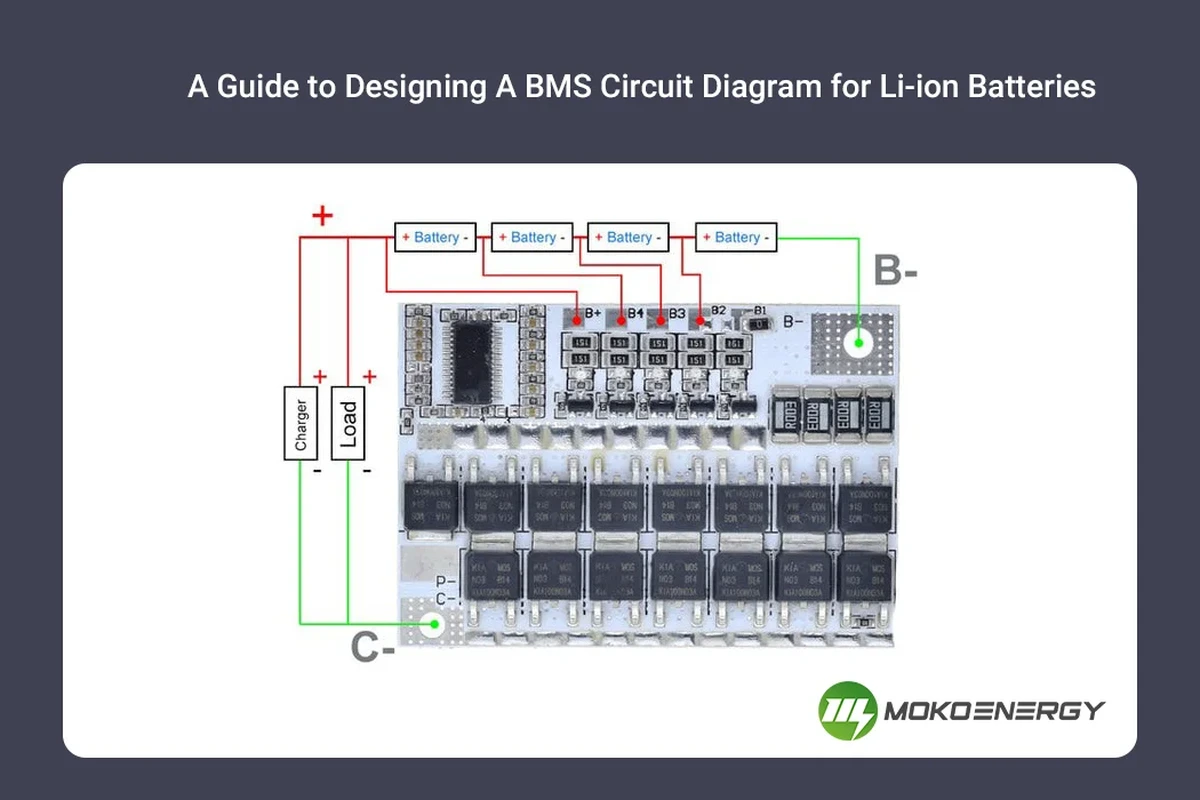

Hệ thống BMS trong trạm lưu trữ BESS công nghiệp được thiết kế theo kiến trúc phân tầng Master/Slave (Hierarchical Architecture):
1.1. Khối Giám Sát Từng Cell Pin (Analog Front-End - AFE IC)
- Sử dụng các IC giám sát chuyên dụng chuẩn công nghiệp (như Texas Instruments BQ76PL455A / BQ79616 hoặc Analog Devices LTC6811 / LTC6813).
- Có khả năng đo đồng thời điện áp của 16 cell pin mắc nối tiếp với độ chính xác tuyệt đối tới ± 1 extmV, tích hợp bộ lọc chống nhiễu kỹ thuật số dập xung đóng cắt của Inverter.
1.2. Mạch Cân Bằng Cell Pin (Cell Balancing Circuit)
Trong quá trình nạp xả hàng ngàn chu kỳ, do sự khác biệt nhỏ về nội trở (R_ extint) và tốc độ tự xả, điện áp giữa các cell pin trong chuỗi sẽ bị lệch nhau:
- Cân Bằng Thụ Động (Passive Balancing): Sử dụng các điện trở dán công suất (33Ω - 100Ω) kết hợp transistor MOSFET xả bớt năng lượng của cell pin có điện áp cao nhất dưới dạng nhiệt.
- Cân Bằng Chủ Động (Active Balancing): Ứng dụng biến áp xung chuyển mạch hoặc tụ điện bay (Flying Capacitor) chuyển trực tiếp năng lượng từ cell có điện áp cao sang nạp bù cho cell có điện áp thấp nhất với dòng cân bằng lớn từ 1 extA - 5 extA, nâng cao 15% - 20% dung lượng sử dụng thực tế của cả khối pin.
2. Ma Trận Pan Bệnh Thực Tế & Phác Đồ Can Thiệp Hệ Thống BESS & Solar
3. Quy Trình Phục Hồi & Bảo Dưỡng Chuỗi Pin Lithium BESS Tại VietITPro
1. Đo nội trở từng cell pin bằng máy đo nội trở chuyên dụng (Hioki BT3554): Đo nội trở dòng xoay chiều 1 extkHz của từng cell pin: Giá trị nội trở chuẩn của cell extLiFePO_4 100 extAh-314 extAh phải đạt < 0.25 extmΩ - 0.50 extmΩ. Loại bỏ các cell có nội trở tăng vọt > 1.5 extmΩ.
2. Cân bằng điện áp chuỗi cell bằng máy chuyên dụng (Active Equalizer Calibrator): Bơm dòng cân bằng 5 extA sạc xả tự động đưa độ lệch điện áp giữa tất cả các cell pin trong khối về mức siêu chuẩn Δ V < 5 extmV!
3. Thử nghiệm chu kỳ nạp/xả toàn phần (Full Charge/Discharge Cycle Test): Kết nối khối pin với tủ nạp xả lập trình công nghiệp, nạp đầy 100% ở dòng 0.5 extC và xả cạn về 10% dung lượng, đo đạc chính xác dung lượng lưu trữ thực tế (Ah) và kiểm tra khả năng ngắt bảo vệ quá nhiệt của mạch BMS trước khi xuất xưởng.
