Trong các dự án triển khai mạng mở rộng khuôn viên nhà máy (Campus Network), kết nối giữa các phân xưởng, hệ thống camera giám sát đô thị hoặc đường truyền Internet băng rộng FTTH, khoảng cách truyền dẫn luôn là thách thức hàng đầu. Cáp đồng xoắn đôi UTP/STP chuẩn Ethernet (Cat5e/Cat6/Cat6A) bị giới hạn cứng về mặt vật lý ở khoảng cách tối đa 100 mét do hiện tượng suy hao điện trở và nhiễu điện từ (EMI).

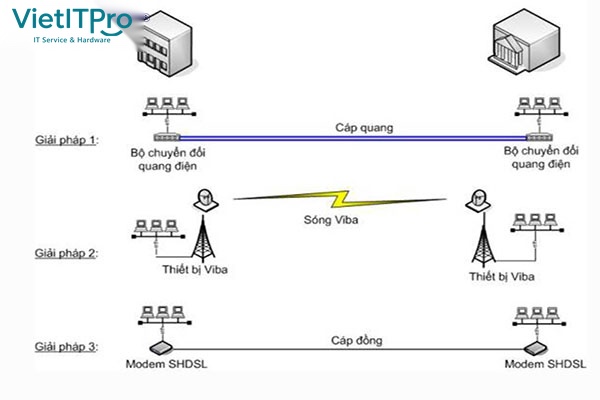

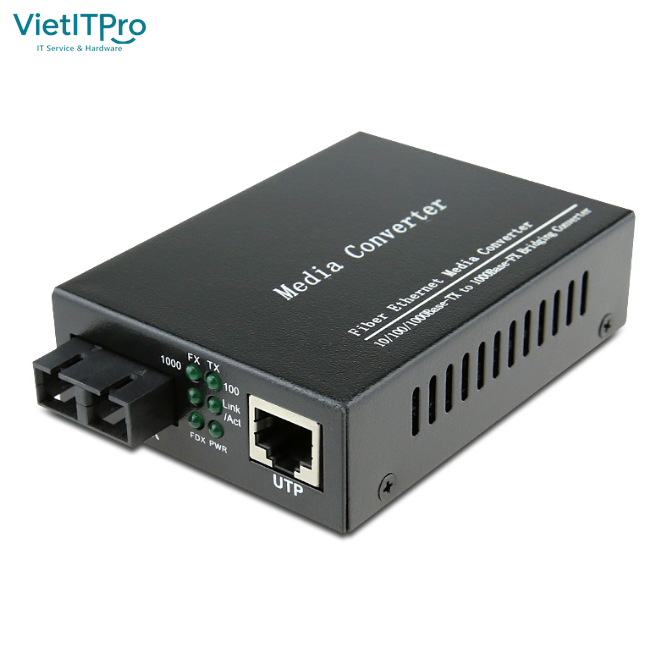

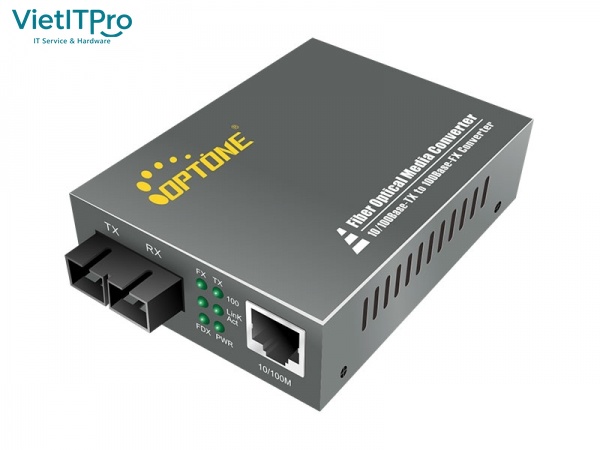

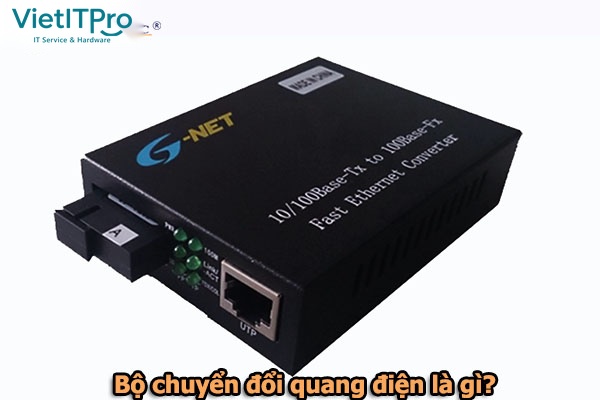

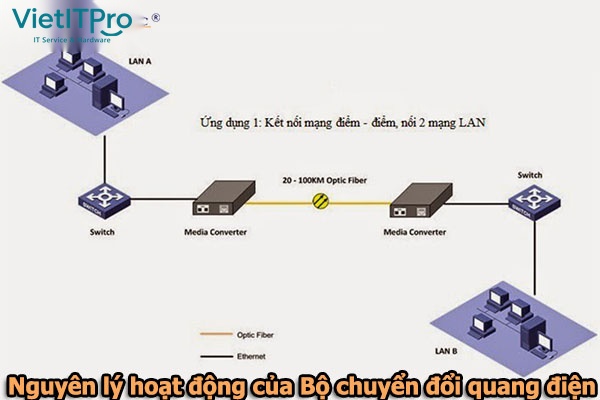

Để vượt qua rào cản này mà không cần thay thế toàn bộ hệ thống Switch bằng các thiết bị đắt tiền trang bị cổng quang SFP, Bộ chuyển đổi quang điện (Fiber Optic Media Converter) là giải pháp phần cứng tối ưu nhất. Thiết bị thực hiện chuyển đổi hai chiều liền mạch giữa tín hiệu điện (Electrical Signals) của cáp đồng RJ45 và tín hiệu ánh sáng (Optical Photons) của sợi cáp quang, cho phép truyền dữ liệu đi xa từ hàng trăm mét đến hơn 120 kilomet với tốc độ suy hao gần như bằng không.
Bài phân tích kỹ thuật chuyên sâu dưới đây của Kỹ Sư VietITPro sẽ mổ xẻ nguyên lý mạch điện tử biến đổi quang - điện, phân biệt sợi Single-Mode/Multi-Mode và công nghệ truyền trên 1 sợi quang WDM BiDi.
I. Nguyên Lý Biến Đổi Tín Hiệu Quang - Điện (Electro-Optical Conversion)
1. Luồng Chuyển Đổi Chiều Đi (Transmit - TX: Điện sang Quang)
- Tín hiệu số nhị phân từ cổng RJ45 (100Base-TX / 1000Base-T) đi vào chip vi mạch Ethernet PHY/MAC Controller.
- Chip PHY giải mã tín hiệu điện, thực hiện mã hóa đường truyền (Line Coding: 4B5B cho Fast Ethernet hoặc 8B10B cho Gigabit Ethernet) để duy trì sự đồng bộ xung nhịp (Clock Synchronization).
- Dòng dữ liệu điều khiển mạch kích laser (Laser Driver Circuit) điều chế dòng điện cung cấp cho nguồn phát quang:
- Sử dụng LED (Light Emitting Diode) hoặc VCSEL (Vertical-Cavity Surface-Emitting Laser) cho cáp Multi-Mode.
- Sử dụng Laser Diode DFB (Distributed Feedback Laser) hoặc FP Laser (Fabry-Perot) cho cáp Single-Mode.
- Nguồn sáng phát ra các chùm xung photon ánh sáng truyền thẳng vào lõi sợi quang học.
2. Luồng Chuyển Đổi Chiều Về (Receive - RX: Quang sang Điện)
- Tín hiệu ánh sáng từ sợi quang đi vào điốt quang thu cảm biến PIN Photodiode hoặc APD (Avalanche Photodiode).
- Cảm biến quang chuyển hóa photon ánh sáng thành dòng điện cực nhỏ (vài micro-Ampe).
- Mạch khuếch đại điện áp xuyên trở TIA (Transimpedance Amplifier) và mạch khuếch đại giới hạn LA (Limiting Amplifier) nâng biên độ tín hiệu lên mức logic chuẩn.
- Bộ giải mã PHY khôi phục lại khung Ethernet nguyên vẹn và phát tín hiệu điện ra cổng RJ45 về phía Switch/Máy trạm.
II. Phân Biệt Chi Tiết: Chuẩn Single-Mode vs Multi-Mode
Việc lựa chọn đúng chuẩn cáp quang và bước sóng là yếu tố quyết định đường truyền có hoạt động được hay không:
III. Công Nghệ Quang WDM BiDi: Truyền & Nhận Trên Duy Nhất 1 Sợi Quang
Trong hạ tầng cáp quang truyền thống (Dual Fiber), một sợi được dùng cho kênh truyền (TX) và một sợi dùng cho kênh nhận (RX). Tuy nhiên, khi tài nguyên sợi quang ngầm bị khan hiếm, công nghệ WDM BiDi (Bi-Directional Wavelength Division Multiplexing) cho phép truyền đồng thời hai chiều trên duy nhất 1 sợi quang (Single Fiber).
- Nguyên Lý Hoạt Động: Sử dụng lăng kính tách bước sóng quang tích hợp (WDM Filter) bên trong mô-đun thu phát:
- Thiết bị Đầu A (Side A): Phát tín hiệu ánh sáng ở bước sóngTX = 1310\text{nm}và Nhận ở bước sóngRX = 1550\text{nm}.
- Thiết bị Đầu B (Side B): Phát tín hiệu ánh sáng ở bước sóngTX = 1550\text{nm}và Nhận ở bước sóngRX = 1310\text{nm}.
- Quy tắc kỹ thuật bắt buộc: Khi lắp đặt hệ thống Media Converter 1 sợi quang, bắt buộc phải cắm theo cặp Đầu A và Đầu B. Nếu cắm 2 thiết bị cùng Đầu A (cùng phát 1310nm), bước sóng sẽ triệt tiêu và đường truyền không thể kết nối.
IV. Tính Năng Kỹ Thuật Quan Trọng: LFP (Link Fault Pass-Through)
Trên các bộ chuyển đổi quang điện giá rẻ thông thường, khi đường cáp quang ở giữa bị đứt, cổng RJ45 phía Switch vẫn duy trì đèn sáng (Link Up) do kết nối điện giữa Switch và Media Converter không hỏng. Điều này khiến Switch không nhận biết được sự cố để tự động chuyển sang đường truyền dự phòng (Failover qua giao thức STP/RSTP), gây tắc nghẽn gói tin.
- Cơ chế LFP (Link Fault Pass-through):
- Khi Media Converter phát hiện tín hiệu quang bị mất (Loss of Signal - LOS), nó sẽ chủ động ngắt nguồn cổng mạng RJ45 ở phía đối diện.
- Cổng Switch lập tức chuyển trạng thái sang
Down, kích hoạt thuật toán Spanning Tree hoặc giao thức định tuyến OSPF chuyển luồng dữ liệu sang đường cáp dự phòng chỉ trong vòng vài chục mili-giây.
