Nguyên Lý Tầng Giải Mã Âm Thanh Hi-Res DAC: Phân Tích Mạch Đồng Hồ Xung Master Clock, Chip ESS Sabre/AKM và Tầng I/V

Chuyên trang Phân tích Phần cứng Kỹ thuật Cao & Khảo sát Vi mạch Âm thanh VietITPro.vn

LỜI NÓI ĐẦU TỪ Ban Biên Tập VietITPro

Trong kỷ nguyên âm thanh số chất lượng cao (Hi-Res Audio, DSD512, DXD, MQA), bộ giải mã tín hiệu số sang tương tự DAC (Digital-to-Analog Converter) đóng vai trò là "trái tim" và linh hồn của toàn bộ chuỗi phối ghép âm thanh Hi-End / Audiophile. Dù hệ thống của bạn sở hữu những cặp loa tham chiếu đắt giá hay những chiếc Amply đèn tiền tỷ, nếu tín hiệu âm thanh ngay từ bước chuyển đổi ban đầu bị méo hài, nhiễu pha (Phase Noise), sai lệch lượng tử hóa hoặc can nhiễu xung nhịp (Clock Jitter), thì bức tranh âm trường, độ động vi mô (Micro-dynamics) và nhạc tính sẽ vĩnh viễn bị hủy hoại.

Một thiết bị DAC Hi-End hoàn chỉnh không chỉ đơn thuần là việc gắn một con chip giải mã đắt tiền lên bo mạch. Đó là một bản giao hưởng phức tạp của 5 phân vùng vi mạch phần cứng độc lập đòi hỏi sự kết hợp chuẩn xác tuyệt đối:

• Khối giao tiếp thu nhận tín hiệu số (Digital Audio Receiver): Xử lý luồng USB Audio không đồng bộ (Asynchronous USB qua vi xử lý XMOS XU208/XU316 hoặc Amanero), Coaxial/Optical qua chip SPDIF Receiver (AK4118, WM8804, CS8416) và I2S LVDS.
• Hệ thống tạo xung nhịp chủ (Master Clock System): Trái tim định thời gian giải mã sử dụng thạch anh bù nhiệt độ cao cấp (TCXO) hoặc bộ dao động tinh thể kiểm soát nhiệt độ (OCXO) siêu chính xác đạt cấp độ nhiễu pha Femtosecond (<100\text{fs}).
• Bộ chuyển đổi cốt lõi (Core DAC Engine): Kiến trúc giải mã dòng điện (Current-Output) sử dụng chip Delta-Sigma 32-bit đa kênh đầu bảng (ESS Technology Sabre ES9038PRO / ES9039PRO, Asahi Kasei Microdevices AK4499EX / AK4191EQ, Cirrus Logic CS43198) hoặc mạng điện trở rời R-2R Ladder đối xứng (Discrete R-2R).
• Tầng chuyển đổi dòng sang áp & Lọc tích cực (I/V Stage & Low-Pass Filter): Nơi biến đổi dòng điện vi mô ở ngõ ra chip DAC thành điện áp âm thanh tương tự mà không làm suy hao dải động (Dynamic Range) hay gây méo xuyên tâm (Slew-rate limiting).
• Khối cấp nguồn siêu tĩnh (Ultra-Low Noise Power Supply): Nền tảng năng lượng sử dụng biến áp xuyến bọc kim chống nhiễu từ tính (R-Core / Toroidal Transformer) và IC ổn áp tuyến tính có độ ồn nhiễu siêu thấp cấp độ microvolt (TI TPS7A4700, Analog Devices / Linear Technology LT3045 / LT3042).

Tại Phòng Lab Âm Thanh Chuyên Sâu VietITPro, chúng tôi không chỉ nghiên cứu, thẩm định và phục hồi các dòng DAC Hi-End từ các thương hiệu hàng đầu thế giới (Accuphase, Denafrips, Chord Electronics, Topping, SMSL, Gustard, Schiit Audio, Cambridge Audio), mà còn chuyên sâu dịch vụ Modding / Nâng cấp linh kiện bán dẫn cấp Quân sự giúp tối ưu hóa hiệu năng giải mã đạt ngưỡng tiệm cận tuyệt đối.

Bài chuyên luận này sẽ mổ xẻ tường tận từng góc khuất kỹ thuật bên trong một cỗ máy giải mã DAC Hi-Res chuẩn mực, làm sáng tỏ các thông số đo lường hàn lâm (SINAD, THD+N, DNR, Jitter), và cung cấp phác đồ xử lý các pan bệnh khó nhất trong lĩnh vực âm thanh số cao cấp.

+---------------------------------------------------------------------------------------------------+
| SƠ ĐỒ KHỐI KIẾN TRÚC MỘT HỆ THỐNG GIẢI MÃ HI-RES DAC HI-END HOÀN CHỈNH |
+---------------------------------------------------------------------------------------------------+
| |
| [ NGUỒN PHÁT SỐ ] |
| (USB / Coaxial / Optical / I2S) |
| | |
| v |
| +---------------------------------------------------------------------------------------------+ |
| | KHỐI THU NHẬN SỐ (Digital Receiver): XMOS XU316 / AK4118 / CPLD FPGA Re-clocking | |
| +---------------------------------------------------------------------------------------------+ |
| | |
| | (Tín hiệu số tách biệt: MCLK, BCLK, LRCLK, SDATA) |
| v |
| +---------------------------------------------------------------------------------------------+ |
| | BỘ TẠO XUNG FEMTOSECOND CLOCK (CCHD-957 / AccuSilicon: 45.1584MHz / 49.152MHz) | |
| +---------------------------------------------------------------------------------------------+ |
| | |
| | (Đồng bộ nhịp cực chuẩn, Jitter < 80fs) |
| v |
| +---------------------------------------------------------------------------------------------+ |
| | CHÍP GIẢI MÃ ĐẦU BẢNG: ESS SABRE ES9038PRO / AKM AK4499EX (Chế độ xuất dòng I_OUT) | |
| +---------------------------------------------------------------------------------------------+ |
| | |
| | (Dòng điện âm thanh vi mô cân bằng: I_OUT+ / I_OUT-) |
| v |
| +---------------------------------------------------------------------------------------------+ |
| | TẦNG CHUYỂN ĐỔI DÒNG SANG ÁP (I/V Stage): Op-Amp Muses02 / OPA1612 hoặc Discrete Class A | |
| +---------------------------------------------------------------------------------------------+ |
| | |
| v |
| +---------------------------------------------------------------------------------------------+ |
| | TẦNG LỌC TÍCH CỰC & XUẤT ÂM (LPF & Buffer Stage): Cân bằng XLR Balanced & Không cân RCA | |
| +---------------------------------------------------------------------------------------------+ |
| | |
| +----------------------------------------+------------------------------------------------+
| | | |
| v v |
| [ NGÕ RA XLR BALANCED ] [ NGÕ RA RCA SINGLE-ENDED ] |
| |
+---------------------------------------------------------------------------------------------------+

PHẦN I: TRÁI TIM ĐỊNH THỜI GIAN – MẠCH MASTER CLOCK & TÁC HẠI HỦY DIỆT CỦA JITTER

1.1 Khái Niệm Bản Chất: Clock Jitter Là Gì?

Trong miền thời gian thực, quá trình tái tạo điện áp tương tự từ các mẫu số (Samples) đòi hỏi mỗi mẫu phải được chuyển đổi tại những thời điểm cách đều nhau tuyệt đối.

• Clock Jitter là hiện tượng dao động sai lệch không mong muốn về mặt thời gian của các sườn xung nhịp kích hoạt (Triggering Clock Edge) so với vị trí lý tưởng trên trục thời gian.
• Nếu chu kỳ xung nhịp lý tưởng là T_0, thời điểm thực tế xuất hiện xung thứnlà:t_n = n T_0 + Δ t_n$ Trong đó\Delta t_nchính là đại lượng Jitter (thường đo bằng picosecond1\text{ps} = 10^{-12}\text{s}hoặc femtosecond1\text{fs} = 10^{-15}\text{s}). ``` +---------------------------------------------------------------------------------------------------+ | MINH HỌA SAI LỆCH THỜI GIAN XUNG NHỊP (CLOCK JITTER) VÀ SAI LỆCH ĐIỆN ÁP | +---------------------------------------------------------------------------------------------------+ | | | Xung Chuẩn (Ideal Clock): |-------|_______|-------|_______|-------|_______|-------|_______ | | t0 t1 t2 t3 | | | | Xung Lỗi (Jitter Clock): |-------|_________|-----|_____|---------|_______|------|________ | | t0 t1' t2' t3' | | <-> Sai lệch thời gian (Delta t) | | | | Hệ Quả Trên Sóng Sin Analog: | | | | Điện Áp (V) | | ^ * (Mẫu đúng tại t1) | | | / | | | * (Điện áp thực tế bị chuyển đổi lệch tại t1' do Jitter) | | | / ==> GÂY RA NHIỄU BIÊN ĐỘ ÂM THANH (AMPLITUDE MODULATION NOISE) | | +------------+-------------------------------------------------------------------> Thời gian| | | +---------------------------------------------------------------------------------------------------+ ``` ### 1.2 Mối Quan Hệ Giữa Jitter Và Tỷ Số Tín Hiệu Trên Tạp Âm (SNR) Tác hại của Jitter không đơn thuần là làm sai lệch tần số, mà nó trực tiếp biến đổi thành tạp âm nhiễu pha (Phase Noise) và biến điệu biên độ (Amplitude Error) trong miền âm thanh tương tự. Tỷ số tín hiệu trên tạp âm tối đa lý thuyết bị giới hạn bởi Jitter được tính theo công thức cổ điển của Kỹ thuật Xử lý Tín hiệu Số:SNR_Jitter = -20 \log_10(2 \pi \cdot f_in \cdot t_Jitter_RMS) *Trong đó:* - f_{\text{in}}là tần số tín hiệu âm thanh cao nhất cần tái tạo (20\text{kHz}đối với chuẩn CD, hoặc96\text{kHz} - 192\text{kHz}đối với chuẩn Hi-Res Studio). - t_Jitter_RMS là độ lệch chuẩn căn quân phương của Jitter. *Thực nghiệm đo lường:* - Với xung nhịp chất lượng thấp cót_{\text{Jitter}} = 1000\text{ps} (1\text{ns}), tại tần số caof_{\text{in}} = 20\text{kHz}:SNR = -20 \log_10(2 × 3.14159 × 20000 × 10^-9) ≈ 78.0dB *(Nghĩa là hệ thống giải mã bị bóp nghẹt độ phân giải xuống dưới mức 13-bit, phá hủy hoàn toàn chất lượng âm thanh 24-bit Hi-Res).* - Khi nâng cấp lên mạch đồng hồ thạch anh Femtosecond Clock chuẩn Lab VietITPro với t_Jitter = 80fs (0.08ps):\text{SNR} = -20 \log_{10}(2 \times 3.14159 \times 20000 \times 80 \times 10^{-15}) \approx 140.0\text{dB}$

1.3 Cấu Trúc Bộ Tạo Xung Kép Độc Lập (Dual Femtosecond Oscillator Architecture)

Các chuẩn âm thanh số trên thế giới được phân chia thành 2 họ tần số lấy mẫu (Sampling Rate Family) không thể chia nguyên cho nhau:

• Họ tần số 44.1kHz (Âm nhạc Studio/CD/DSD): 44.1kHz, 88.2kHz, 176.4kHz, 352.8kHz, DSD64/128/256/512. Yêu cầu tần số xung nhịp Master Clock chuẩn là:f_{\text{MCLK1}} = 1024 × 44.1\text{kHz} = 45.1584\text{MHz}$ 2. **Họ tần số 48.0kHz (Phim ảnh/Truyền hình/DVD/DXD):** 48.0kHz, 96.0kHz, 192.0kHz, 384.0kHz, 768.0kHz. Yêu cầu tần số xung nhịp Master Clock chuẩn là:f_{\text{MCLK2}} = 1024 \times 48.0\text{kHz} = 49.1520\text{MHz}$

Các thiết bị DAC giá rẻ sử dụng một bộ dao động duy nhất kết hợp mạch tổng hợp số phân số PLL (Fractional-N PLL) để tạo tần số còn lại, việc này phát sinh Jitter cực lớn. Các thiết bị DAC Hi-End bắt buộc trang bị Cặp thạch anh độc lập (Dual Femto Clocks) từ các nhà sản xuất danh tiếng như Crystek CCHD-957, AccuSilicon AS318-B, hoặc NDK NZ2520SDA kết hợp cổng chuyển mạch số tốc độ cao CPLD / FPGA để tái định thời (Re-clocking) toàn bộ luồng dữ liệu I2S trước khi nạp vào chip DAC.

PHẦN II: SO SÁNH CHUYÊN SÂU CÁC KIẾN TRÚC CHÍP DAC ĐẦU BẢNG

2.1 ESS Sabre Technology (HyperStream II / IV Architecture)

Dòng chip DAC cao cấp của ESS Technology (Hoa Kỳ), tiêu biểu như ES9038PRO, ES9039PRO, ES9028PRO:

• Cấu trúc phần cứng:
• Tích hợp 8 kênh DAC độc lập trong một đế silicon duy nhất.
• Cho phép cấu hình xuất âm thanh vòm 7.1 hoặc ghép song song 8 kênh thành 2 kênh Stereo (Mỗi kênh gom 4 kênh DAC song song - Quad Balanced Parallel Mode). Việc ghép song song này giúp giảm tỷ lệ tạp âm ngẫu nhiên đi một nửa (tăng SNR thêm +6dB) và tăng gấp 4 lần dòng ngõ raI_{\text{OUT}}.
• Thuật toán HyperStream Modulator & Time Domain Jitter Eliminator (TDJE):
• Sử dụng bộ điều biến đa bit bậc cao kết hợp thuật toán khử nhiễu lượng tử hóa động.
• Tích hợp mạch triệt tiêu Jitter độc quyền TDJE sử dụng thuật toán nội suy số bất đồng bộ (ASRC - Asynchronous Sample Rate Converter).
• Đặc trưng chất âm: Độ chi tiết cực kỳ bóc tách, dải động siêu rộng (DNR lên tới 140dB ở chế độ Mono), âm trường mở rộng theo chiều ngang, tốc độ đáp ứng chuyển tiếp (Transient Response) nhanh và chính xác tuyệt đối.

2.2 Asahi Kasei Microdevices - AKM (Velvet Sound / Velvet Sound Verita)

Hãng bán dẫn danh tiếng AKM (Nhật Bản), tiêu biểu với bộ đôi đầu bảng tách rời phần số và giải mã tương tự AK4191EQ (Digital Filter & Modulator) kết hợp AK4499EX (Analog DAC Core) hoặc chip nguyên khối AK4499EQ:

• Triết lý tách rời miền Số - Tương tự (Complete Digital/Analog Separation):
• Bằng cách đưa toàn bộ khối lọc số (Digital Delta-Sigma Modulator) sang con chip AK4191EQ riêng biệt, con chip AK4499EX chỉ đảm nhận duy nhất việc chuyển đổi dòng điện tương tự trong môi trường không hề có xung nhịp số cao tần quấy nhiễu.
• Cấu trúc xuất dòng thuần túy (Current-Output Architecture):
• AK4499EX trang bị 4 kênh xuất dòng đối xứng với điện trở ngõ ra cực thấp, mang lại độ méo hài tổng THD+N kỷ lục đạt -124dB (0.00006\%).
• Đặc trưng chất âm: Tự nhiên, ấm áp, dải trung âm (Midrange) dày dặn, giàu nhạc tính và dải cao (Treble) mịn màng êm ái, đậm chất âm thanh analog truyền thống.

2.3 Bảng So Sánh Thông Số Đo Kiểm Thực Tế Giữa Các Dòng Chip DAC Hàng Đầu

PHẦN III: TẦNG CHUYỂN ĐỔI DÒNG SANG ÁP (I/V STAGE) & BỘ LỌC TÍCH CỰC (LPF)

3.1 Vì Sao Chip DAC Đầu Bảng Phải Xuất Dòng (Current-Output)?

Các chip DAC cấp thấp thường tích hợp sẵn Op-Amp bên trong để xuất trực tiếp điện áp (V_{\text{OUT}}). Tuy nhiên, điện áp ngõ ra của bộ giải mã Delta-Sigma có trở kháng phi tuyến thay đổi theo biên độ tín hiệu, gây ra hiện tượng méo hài phi tuyến (Non-linear Distortion).

Để đạt được độ tuyến tính tiệm cận tuyệt đối, các chip DAC Hi-End như ES9038PRO, AK4499EX giữ cho ngõ ra ở trạng thái dòng điện (I_{\text{OUT}}) và chân ngõ ra luôn bị ghim cưỡng bức ở mức điện áp không đổi (Virtual Ground - 0V_DC hoặc điện áp phân cực DC Offset tĩnh). Việc chuyển đổi dòng điện biến thiên cực nhanh này thành điện áp được giao lại hoàn toàn cho Tầng chuyển đổi I/V (Current-to-Voltage Converter) bên ngoài.

+---------------------------------------------------------------------------------------------------+
| SƠ ĐỒ NGUYÊN LÝ MẠCH CHUYỂN ĐỔI DÒNG SANG ÁP I/V ĐỐI XỨNG CÂN BẰNG TẠI LAB |
+---------------------------------------------------------------------------------------------------+
| |
| +-----[ C_F 470pF / Mica ]-----+ |
| | | |
| +-----[ R_F 820 Ohm / 0.1% ]---+ |
| | | |
| v | |
| [ Chip DAC I_OUT+ ] --------> [-] Inverting Input | |
| \ | |
| >-- [ Op-Amp OPA1612 ] ---+-----> V_OUT+ (Tín Hiệu Âm Thanh) |
| / |
| [ Điện Áp Chuẩn V_REF ] ----> [+] Non-Inverting Input |
| |
| * Điện áp ngõ ra được tính theo định luật Ohm mở rộng: |
| V_OUT = V_REF - (I_OUT * R_F) |
| |
+---------------------------------------------------------------------------------------------------+

3.2 Yêu Cầu Kỹ Thuật Nghiêm Ngặt Đối Với Tầng I/V

Tầng I/V là nơi dễ làm hỏng chất âm của DAC nhất nếu thiết kế sai lệch. Một mạch I/V chuẩn Hi-End bắt buộc phải thỏa mãn 4 tiêu chí khắt khe:

• Tốc độ đáp ứng điện áp cực cao (Ultra-High Slew Rate): Do ngõ ra chip DAC chứa các xung dòng điện bậc thang tần số lấy mẫu cực cao (MHz), Op-Amp I/V phải có Slew Rate > 20V/µs (lý tưởng là >50V/µs như OPA1612, THS4031, AD797) để không bị hiện tượng méo chuyển tiếp TIM (Transient Intermodulation Distortion).
• Mật độ nhiễu điện áp & dòng điện siêu thấp: Nhiễu điện áp e_n < 1.5nV/\sqrtHz và nhiễu dòng i_n < 1.0pA/\sqrtHz để không làm chìm các chi tiết âm thanh siêu nhỏ ở đuôi bản nhạc.
• Trở kháng vào cực thấp tại điểm Mass ảo (Virtual Ground): Để hấp thụ toàn bộ dòng điện I_OUT mà không làm xuất hiện điện áp rò trên chân chip DAC.
• Linh kiện điện trở & tụ bù lọc cực kỳ tinh tuyển:

• Điện trở hồi tiếpR_{\text{F}}bắt buộc dùng dòng màng kim loại siêu mỏng (Thin Film Resistor sai số0.1\%, hệ số trôi nhiệt\text{TCR} < 5\text{ppm}/^°\text{C}như Vishay Dale / Susumu).
• Tụ bù song song C_F bắt buộc dùng tụ bạc lá mica (Silver Mica) hoặc tụ màng Film Polyphenylene Sulfide (PPS) để triệt tiêu hiện tượng méo điện môi (Dielectric Absorption).

3.3 Tầng Lọc Thông Thấp Tích Cực LPF (Low-Pass Filter) & Tầng Đệm Balanced / SE

Tín hiệu sau khi chuyển đổi thành điện áp vẫn còn chứa các sóng mang bậc cao tần số lấy mẫu (Out-of-band quantization noise).

• Mạch sử dụng cấu trúc bộ lọc tích cực bậc 2 hoặc bậc 3 (Butterworth / Bessel Active Filter) sử dụng cấu hình Sallen-Key hoặc Multiple Feedback (MFB) với tần số cắtf_{\text{c}} ≈ 80\text{kHz} - 100\text{kHz}.
• Tầng xuất âm cuối cùng bao gồm mạch đệm dòng (Buffer Stage) có trở kháng ngõ ra thấp (<50Ω) lái trực tiếp ra cổng XLR đực mạ vàng (Balanced Out) với mức điện áp chuẩn 4.0V_RMS - 4.5V_RMS, và mạch cộng vi sai chuyển đổi sang cổng RCA (Single-Ended Out) với mức điện áp chuẩn2.0\text{V}_{\text{RMS}} - 2.2\text{V}_{\text{RMS}}.

PHẦN IV: HỆ THỐNG CẤP NGUỒN SIÊU TĨNH (ULTRA-LOW NOISE POWER SUPPLY)

4.1 Tầm Quan Trọng Của Điện Áp Tham Chiếu V_REF Trong Chip DAC

Trong bất kỳ bộ giải mã DAC nào, điện áp ngõ ra thực chất là tích số giữa chuỗi dữ liệu số và điện áp tham chiếu tham chiếu V_REF:V_{\text{Analog\_OUT}} \propto D_{\text{Digital\_IN}} × V_{\text{REF}}$$

• Mọi gợn sóng (Ripple), nhiễu ồn (Noise) hay dao động sụt áp trên đường nguồn V_REF sẽ nhân trực tiếp với tín hiệu âm thanh và xuất hiện thẳng tại ngõ ra loa!
• Một bộ nguồn có độ ồn 100µV sẽ phá hủy hoàn toàn khả năng tái tạo độ phân giải 24-bit của chip DAC.

+---------------------------------------------------------------------------------------------------+
| SƠ ĐỒ TẦNG NGUỒN SIÊU TĨNH ĐỘC LẬP TÁCH KÊNH CHO DAC HI-END TẠI PHÒNG LAB |
+---------------------------------------------------------------------------------------------------+
| |
| [ BIẾN ÁP XUYẾN R-CORE HI-END ] (2 Cuộn Thứ Cấp Riêng Biệt Cho Digital & Analog) |
| | |
| +---> [ Chỉnh Lưu Schottky C3D02060A ] ---> [ Tụ Lọc Nichicon KG 4700uF ] |
| | | |
| | v |
| | [ IC ỔN ÁP SIÊU TĨNH ADI / LT3045 (Nhiễu ồn 0.8uV_RMS) ] |
| | | |
| | +-----> [ VDD_ANALOG 3.3V ] |
| | +-----> [ V_REF 3.3V (Trái/Phải) ] |
| | |
| +---> [ Chỉnh Lưu Nhanh ] ---> [ Tụ Lọc Elna Silmic II ] |
| | |
| v |
| [ IC ỔN ÁP TUYẾN TÍNH TPS7A4700 (Nhiễu ồn 4uV_RMS) ] |
| | |
| +-----> [ VDD_DIGITAL / XMOS / FPGA 1.2V/3.3V ] |
| |
+---------------------------------------------------------------------------------------------------+

4.2 Các Thế Hệ IC Ổn Áp Tuyến Tính Siêu Tĩnh LDO Đỉnh Cao

• Texas Instruments TPS7A4700 / TPS7A3301:

• Dải điện áp ngõ ra lập trình được bằng chân cứng (Pin-Programmable) không cần điện trở ngoài để chống nhiễu phân áp.
• Độ ồn điện áp cực thấp:4µ\text{V}_{\text{RMS}} (10\text{Hz}đến100\text{kHz}).
• Tỷ số nén nhiễu nguồn PSRR:>82\text{dB}tại100\text{Hz}.

• Linear Technology / Analog Devices LT3045 / LT3042:

• Đỉnh cao tuyệt đối của công nghệ cấp nguồn bán dẫn thế giới hiện nay.
• Độ ồn điện áp không tưởng: 0.8µV_RMS (10\text{Hz}đến100\text{kHz}).
• Tỷ số nén nhiễu nguồn PSRR siêu phàm: 76dB tại 1MHz và >117dB tại 120Hz.
• Khả năng ghép song song nhiều IC LT3045 để nâng dòng tải lên 1A - 2A mà độ ồn tiếp tục giảm theo tỷ lệ căn bậc hai.

PHẦN V: BẢNG TỔNG HỢP PAN BỆNH THỰC TẾ TRÊN DAC HI-RES & PHÁC ĐỒ ĐIỀU TRỊ TẠI VIETITPRO LAB

PHẦN VI: NĂNG LỰC PHÒNG LAB AUDIO VIETITPRO & DỊCH VỤ NÂNG CẤP (MODDING) DAC HI-END

Phòng Lab Âm Thanh VietITPro cung cấp gói dịch vụ kỹ thuật chuyên sâu từ phục hồi nguyên bản đến modding nâng cấp toàn diện cho các thiết bị DAC Audiophile:

+---------------------------------------------------------------------------------------------------+
| HỆ THỐNG TRANG THIẾT BỊ ĐO KIỂM HI-RES DAC TẠI VIETITPRO AUDIO LAB |
+---------------------------------------------------------------------------------------------------+

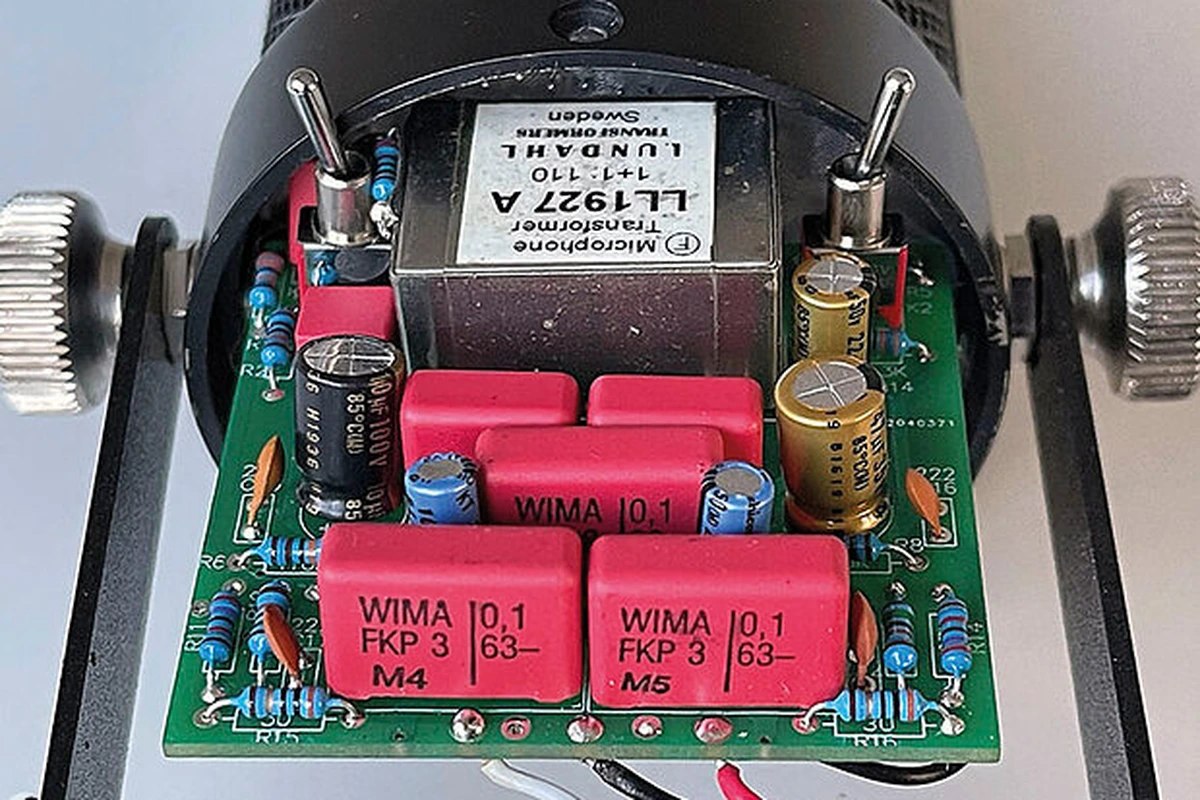

| 1. Máy phân tích âm thanh chuẩn tham chiếu Audio Precision APx555 (Đo SINAD, Jitter, THD+N). |
| 2. Máy hiện sóng số 4 kênh Rigol MSO5000 350MHz / 8GSa/s (Khảo sát tín hiệu I2S, Clock Phase). |
| 3. Máy đo độ biến thiên tần số & nhiễu pha Frequency Counter / Phase Noise Analyzer. |
| 4. Trạm hàn bóc tách chip BGA/QFN tự động kiểm soát nhiệt độ chống giòn mối hàn IPC/JEDEC. |
| 5. Nguồn điện lưới sạch cách ly qua BACL 3kVA kết hợp bộ lọc nguồn thụ động Furutech. |
| 6. Kho linh kiện nâng cấp: Op-Amp Muses01/02, Burson V6/V7, Thạch anh Crystek, Tụ WIMA/Silmic II.|
+---------------------------------------------------------------------------------------------------+

Bảng Giá Niêm Yết Dịch Vụ Sửa Chữa & Nâng Cấp Modding DAC Tại VietITPro

TỔNG KẾT & LỜI KHUYÊN TỪ CHUYÊN GIA ÂM THANH SỐ

Một hệ thống giải mã Hi-Res DAC cao cấp là đỉnh cao kết tinh của công nghệ vi điện tử bán dẫn và nghệ thuật chế tác âm thanh thuần khiết. Để bảo tồn tuổi thọ và chất lượng trình diễn của thiết bị:

• Luôn sử dụng dây nguồn và ổ cắm có tiếp địa chuẩn (Grounding): Tiếp địa tốt giúp triệt tiêu hoàn toàn điện áp tĩnh điện rò trên vỏ máy, bảo vệ các cổng vào USB và ngõ ra analog nhạy cảm.
• Không cắm rút nóng dây tín hiệu RCA/XLR khi Amply đang bật âm lượng lớn: Xung điện đột ngột khi cắm jack có thể đánh thủng tầng xuất âm Op-Amp hoặc làm nổ chip DAC.
• Tránh để thiết bị hoạt động ở không gian quá kín không có khe thoáng nhiệt: Các bộ giải mã chạy chip đầu bảng tỏa nhiệt lượng rất lớn trong quá trình xử lý dòng điện, việc duy trì nhiệt độ dưới 55°C sẽ giúp thạch anh Master Clock luôn duy trì tần số ổn định tuyệt đối.

Khi cỗ máy DAC của bạn gặp bất kỳ sự cố nào hoặc bạn đang mong muốn khai phóng chất âm lên một tầm cao mới, hãy liên hệ ngay với Phòng Lab Âm Thanh Chuyên Sâu VietITPro để được trải nghiệm dịch vụ kỹ thuật đỉnh cao từ đội ngũ kỹ sư tâm huyết nhất!

Bản quyền bài viết thuộc về VietITPro.vn – Nghiêm cấm mọi hành vi sao chép nội dung khi chưa có sự chấp thuận bằng văn bản từ Ban Biên Tập VietITPro Viet Luu.
