Phân Tích Kiến Trúc ASIC, Bảng Định Tuyến TCAM & Bản Chất Xử Lý Gói Tin Khác Biệt Giữa Router Và Switch Cisco

Trong hạ tầng công nghệ thông tin doanh nghiệp, Router Cisco và Switch Cisco là hai trụ cột phần cứng không thể thay thế. Mặc dù cả hai đều đóng vai trò luân chuyển các gói tin dữ liệu trong hệ thống mạng, nhưng bản chất kiến trúc phần cứng vi mạch, tầng hoạt động trong mô hình OSI, cơ chế xử lý bảng định tuyến và mục đích triển khai của chúng hoàn toàn khác biệt. Việc hiểu sai hoặc nhầm lẫn giữa chức năng của Switch Layer 2, Switch Layer 3 (Multilayer Switch) và Router chuyên dụng (Integrated Services Router - ISR) thường dẫn đến những sai lầm tai hại trong khâu thiết kế hạ tầng, gây nghẽn cổ chai băng thông (bottleneck) hoặc lãng phí ngân sách đầu tư thiết bị.

Bài phân tích chuyên sâu dưới đây từ lăng kính kỹ thuật của Kỹ Sư VietITPro sẽ mổ xẻ tường tận sự khác biệt từ kiến trúc phần cứng ASIC, bảng CAM/FIB cho đến các kịch bản triển khai thực tế.

I. Tầng Hoạt Động Trong Mô Hình OSI & Bản Chất Luân Chuyển Gói Tin

Mô hình chuẩn OSI 7 tầng (Open Systems Interconnection) phân định rõ ràng ranh giới trách nhiệm giữa Switch và Router:

• Switch Cisco (Chuyển Mạch Tầng 2 - Data Link Layer):

• Hoạt động chủ yếu ở Layer 2. Nhiệm vụ cốt lõi là kết nối các thiết bị đầu cuối (PC, Máy chủ, Camera IP, Điểm truy cập WiFi Access Point) bên trong cùng một mạng cục bộ (Local Area Network - LAN).
• Luân chuyển dữ liệu dựa trên địa chỉ vật lý MAC (Media Access Control) được ghi trong tiêu đề khung dữ liệu (Ethernet Frame Header).
• Switch tạo ra các miền xung đột (Collision Domain) riêng biệt cho từng cổng nhưng vẫn duy trì chung một miền quảng bá (Broadcast Domain) trừ khi được chia tách bằng VLAN (Virtual LAN).

• Router Cisco (Định Tuyến Tầng 3 - Network Layer):

• Hoạt động ở Layer 3 (và xử lý cả Layer 4 đến Layer 7 với các dòng Router dịch vụ tích hợp). Nhiệm vụ cốt lõi là kết nối nhiều mạng logic khác nhau (Subnets/LANs) hoặc kết nối mạng nội bộ của doanh nghiệp ra mạng diện rộng WAN/Internet.
• Luân chuyển dữ liệu dựa trên địa chỉ logic IP (Internet Protocol) bên trong Packet Header.
• Router phá vỡ miền quảng bá (Broadcast Domain), ngăn chặn hoàn toàn các gói tin Broadcast từ mạng này tràn sang mạng khác, bảo vệ an toàn và tối ưu tài nguyên truyền dẫn.

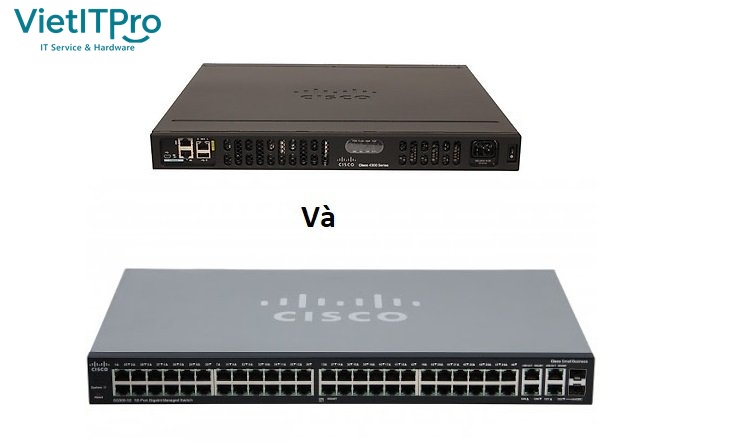

II. So Sánh Kiến Trúc Phần Cứng: ASIC Switching Fabric vs NPU Multi-Core Routing Engine

Sự khác biệt lớn nhất giữa Switch và Router nằm ở cấu trúc vi mạch phần cứng xử lý bên trong bo mạch chủ:

1. Kiến Trúc Phần Cứng Của Switch Cisco (Hardware-Driven Switching)

• ASIC (Application-Specific Integrated Circuit): Chip vi mạch chuyên dụng được lập trình cố định bằng phần cứng để tra cứu địa chỉ MAC và chuyển tiếp Frame trong thời gian vài nano-giây đến micro-giây mà không cần CPU can thiệp.
• Bảng CAM (Content Addressable Memory): Bộ nhớ tra cứu địa chỉ MAC nhị phân siêu tốc. Chỉ cần cung cấp địa chỉ MAC đích, chip CAM sẽ trả về ngay số cổng đầu ra trong đúng 1 chu kỳ xung nhịp clock.
• Bảng TCAM (Ternary Content Addressable Memory): Dùng trên Switch Layer 3 của Cisco để tra cứu cùng lúc 3 trạng thái (0, 1, Don't Care), giúp xử lý danh sách kiểm soát truy cập (ACL) và chính sách QoS ở cấp độ phần cứng mà không làm suy giảm tốc độ mạng.

2. Kiến Trúc Phần Cứng Của Router Cisco (Software/NPU-Driven Routing)

• Router sử dụng CPU đa nhân kiến trúc x86 / MIPS / ARM kết hợp với bộ xử lý mạng chuyên dụng NPU (Network Processing Unit) hoặc chip Cisco QuantumFlow Processor (QFP) trên các dòng Cisco ISR 4000 / Catalyst 8000.
• Sử dụng bảng FIB (Forwarding Information Base) và bảng Adjacency Table thông qua công nghệ Cisco Express Forwarding (CEF) lưu trong bộ nhớ RAM để tăng tốc độ chuyển tiếp gói tin IP.

III. Bảng Ma Trận So Sánh Kỹ Thuật Chi Tiết

Dưới đây là bảng so sánh trực quan các thông số kỹ thuật và đặc tính vận hành giữa Router Cisco và Switch Cisco:

IV. Lệnh CLI Kiểm Tra Phần Cứng & Bảng Định Tuyến

1. Kiểm Tra Bảng Chuyển Mạch CAM Trên Switch Cisco

Switch-Cisco# show mac address-table dynamic
 Mac Address Table
-------------------------------------------
Vlan Mac Address Type Ports
---- ----------- -------- -----
 10 0014.2201.23A1 DYNAMIC Gi0/1
 10 0014.2201.23A2 DYNAMIC Gi0/2
 20 0050.56A1.b2c3 DYNAMIC Gi0/10
Total Mac Addresses for this criterion: 3

2. Kiểm Tra Bảng CEF Forwarding Trên Router Cisco

Router-Cisco# show ip cef 192.168.10.50
192.168.10.0/24
 Attached to GigabitEthernet0/0/1

V. Đánh Giá Từ Kỹ Sư VietITPro: Kịch Bản Ứng Dụng Tối Ưu

• Khi nào chỉ cần dùng Switch: Khi doanh nghiệp chỉ cần kết nối các máy tính, máy in, camera trong cùng một văn phòng nội bộ và đã có sẵn Modem nhà mạng chịu trách nhiệm quay số Internet.
• Khi nào cần Switch Layer 3 (Catalyst 1000/2960-X/3650/3850): Khi doanh nghiệp chia nhiều phòng ban (VLAN 10, VLAN 20, VLAN 30) và cần định tuyến liên VLAN (Inter-VLAN Routing) tốc độ cao 1Gbps - 10Gbps mà không làm quá tải CPU của Router ngõ ra.
• Khi nào bắt buộc phải dùng Router Cisco chuyên dụng: Khi doanh nghiệp cần chạy đa đường truyền Internet (Multi-WAN Load Balancing), kết nối VPN bảo mật giữa trụ sở và các chi nhánh (Site-to-Site IPsec VPN), triển khai giao thức định tuyến động BGP hoặc thiết lập mạng diện rộng SD-WAN.
