Phân Tích Kiến Trúc & Cấu Hình Thiết Bị Mạng Cisco - Hướng Dẫn Chuyên Sâu Cấu hình Static Route Cisco Router Command

Trong hoạt động định tuyến mạng máy tính, Định tuyến tĩnh (Static Routing) là phương pháp người quản trị mạng thiết lập thủ công các đường đi (Route) trong bảng định tuyến của Router để chỉ dẫn gói tin tìm đến mạng đích.

Khác với các giao thức định tuyến động (như OSPF, EIGRP, BGP) liên tục gửi các gói tin trao đổi bảng định tuyến làm tiêu tốn tài nguyên CPU và băng thông đường truyền, Static Route có độ tin cậy tuyệt đối (Administrative Distance mặc định bằng 1), không tiêu tốn tài nguyên xử lý và mang tính bảo mật cao do quản trị viên kiểm soát 100% hướng đi của luồng dữ liệu.

Dưới đây là cẩm nang chuyên sâu từ Kỹ Sư VietITPro trình bày cú pháp câu lệnh ip route, cấu hình Default Route và kỹ thuật định tuyến tĩnh dự phòng Floating Static Route trên Router Cisco.

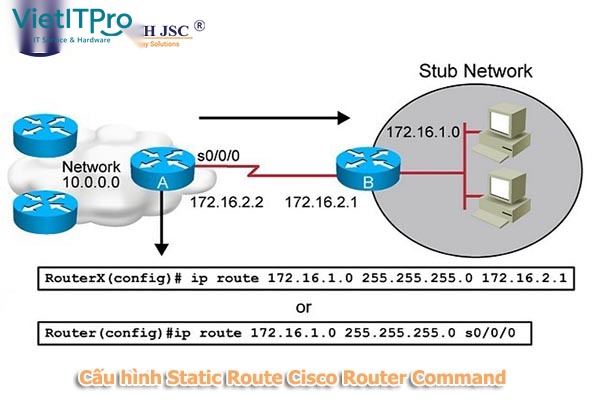

I. Cú Pháp Câu Lệnh Static Route Chuẩn Trên Cisco IOS

Cú pháp tổng quát của lệnh định tuyến tĩnh trong chế độ Global Configuration:

Router(config)# ip route <Mạng_Đích> <Subnet_Mask> [Next_Hop_IP | Exit_Interface] [Distance] [Permanent]

• : Địa chỉ mạng cần đi đến (ví dụ: 192.168.2.0).
• : Mặt nạ mạng của mạng đích (ví dụ: 255.255.255.0).
• : Địa chỉ IP của cổng router kế tiếp kết nối trực tiếp (ví dụ: 10.0.0.2).
• : Tên cổng mạng đi ra của chính router hiện tại (ví dụ: GigabitEthernet0/0/1).
• [Distance]: Chỉ số tin cậy Administrative Distance (tùy chọn từ 1 đến 255).

II. 3 Kịch Bản Định Tuyến Tĩnh thực tế

1. Định Tuyến Tĩnh Tiêu Chuẩn Đến Mạng Cụ Thể

! Trên Router R1: Muốn đi đến mạng 192.168.2.0/24 thì đẩy qua IP Next-Hop 10.0.0.2
R1(config)# ip route 192.168.2.0 255.255.255.0 10.0.0.2

! Trên Router R2: Muốn phản hồi về mạng 192.168.1.0/24 thì đẩy qua IP Next-Hop 10.0.0.1
R2(config)# ip route 192.168.1.0 255.255.255.0 10.0.0.1

2. Cấu Hình Tuyến Đường Mặc Định (Default Static Route 0.0.0.0/0)

! Chuyển tiếp mọi lưu lượng ra cổng Modem nhà mạng IP 203.113.131.1
R1(config)# ip route 0.0.0.0 0.0.0.0 203.113.131.1

3. Kỹ Thuật Định Tuyến Tĩnh Dự Phòng (Floating Static Route)

! Tuyến đường chính qua cáp quang Leased Line (AD mặc định = 1)
R1(config)# ip route 0.0.0.0 0.0.0.0 10.1.1.1

! Tuyến đường dự phòng qua FTTH phụ (Khai báo AD = 10)
R1(config)# ip route 0.0.0.0 0.0.0.0 10.2.2.1 10

III. Các Lệnh Kiểm Tra & Xác Minh (Verification)

! 1. Kiểm tra toàn bộ bảng định tuyến của Router (Tìm ký hiệu 'S' cho Static)
Router# show ip route

! 2. Chỉ lọc riêng các tuyến đường tĩnh
Router# show ip route static

! 3. Kiểm tra thông tin chi tiết đường đi đến một IP cụ thể
Router# show ip route 192.168.2.100

! 4. Đo kiểm thông tuyến và số bước nhảy Router (Hop)
Router# ping 192.168.2.1
Router# traceroute 192.168.2.1
