Trong kiến trúc mạng doanh nghiệp thế hệ mới (Cisco Digital Network Architecture - Cisco DNA) và mạng định nghĩa bằng phần mềm (SD-Access), dòng thiết bị chuyển mạch Cisco Catalyst 9300 Series được mệnh danh là dòng Switch Access doanh nghiệp chủ lực dẫn đầu thị trường chuyển mạch toàn cầu.
Sở hữu bộ vi xử lý chuyên dụng có thể lập trình độc quyền Cisco UADP 2.0 (Unified Access Data Plane) ASIC, hỗ trợ công nghệ xếp chồng vật lý băng thông cực đại StackWise-480 (480 Gbps) và khả năng phát hiện mã độc ẩn trong lưu lượng mã hóa Encrypted Traffic Analytics (ETA) mà không cần giải mã gói tin, Catalyst 9300 48-Port là nền tảng chuyển mạch hoàn hảo cho các tòa nhà thông minh, trụ sở tập đoàn và trung tâm y tế.
Bài phân tích kỹ thuật chuyên sâu dưới đây của Kỹ Sư VietITPro sẽ mổ xẻ cấu trúc phần cứng, băng thông chuyển mạch, tính năng cấp nguồn Cisco UPOE/UPOE+ và cơ chế quản trị của dòng Switch Cisco Catalyst 9300 48-Port.
I. Cấu Trúc Phần Cứng & Kiến Trúc Vi Xử Lý Cisco UADP 2.0 ASIC
Trái tim của dòng Cisco Catalyst 9300 là con chip bán dẫn tùy biến Cisco UADP 2.0 ASIC:
+--------------------------------------------------------------------------+
| KIẾN TRÚC PHẦN CỨNG CISCO CATALYST 9300 |
+--------------------------------------------------------------------------+
[Main CPU: x86 Multicore 1.8 GHz + 16GB RAM + 16GB Flash]
|
+---> [Cisco UADP 2.0 ASIC] : Xử lý gói tin Layer 2/3 ở tốc độ dây Wire-rate
| |
| +---> Flexible NetFlow (FNF) phần cứng 64.000 flows
| +---> Mã hóa MACsec-256 phần cứng trên mọi cổng
| +---> Bảng định tuyến phần cứng: 32.000 IPv4 / 16.000 IPv6
|
+---> [StackWise-480 Engine] : Băng thông xếp chồng 480 Gbps (Ring Topology)
+---> [StackPower Engine] : Chia sẻ nguồn điện dự phòng giữa 4 SwitchII. Đánh Giá Các Phiên Bản Catalyst 9300 48-Port Phổ Biến

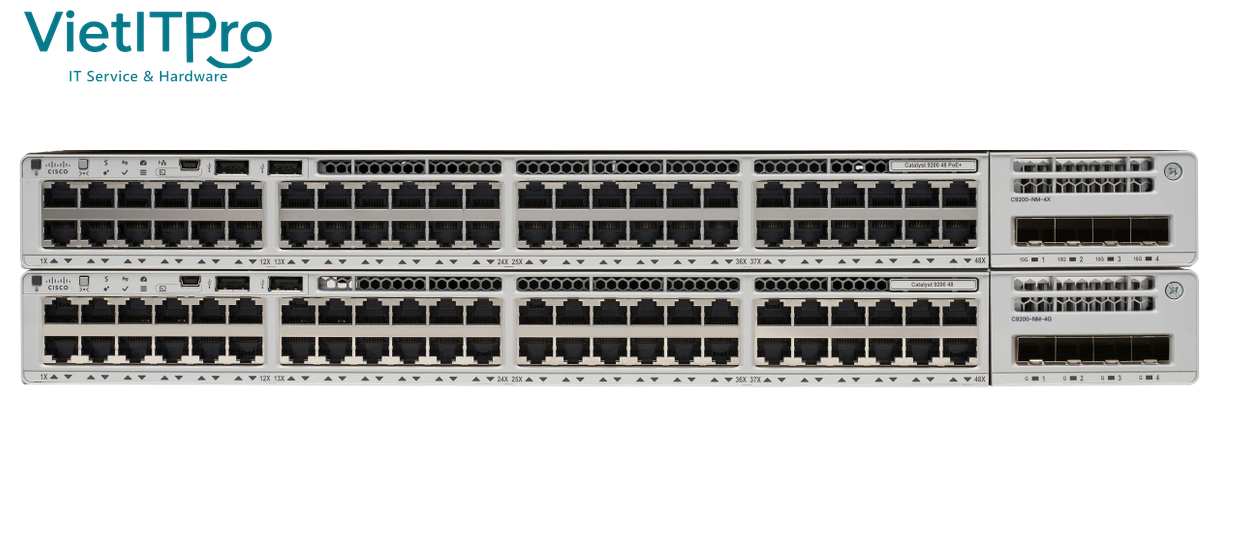

Dòng Catalyst 9300 48-Port cung cấp nhiều tùy chọn cổng kết nối và cấp nguồn PoE:
- C9300-48T (Data Only): 48 cổng Gigabit Ethernet 10/100/1000 Mbps chuyên dùng cho máy trạm, máy chủ và thiết bị không dùng PoE.
- C9300-48P (PoE+ Standard): 48 cổng cấp nguồn PoE+ (IEEE 802.3at) lên tới 30W/cổng, tổng công suất nguồn PoE 437W - 720W.
- C9300-48U (Cisco UPOE 60W): 48 cổng cấp nguồn siêu công suất Cisco Universal PoE lên tới 60W/cổng, cấp nguồn cho màn hình VDI, hệ thống chiếu sáng thông minh LED Lighting và camera PTZ công suất lớn.
- C9300-48UXM (Multi-Gigabit UPOE+): 48 cổng chuẩn mGig (100M/1G/2.5G/5G/10G) + cấp nguồn Cisco UPOE+ 90W (802.3bt), phục vụ tối ưu cho các điểm truy cập Wi-Fi 6 / Wi-Fi 6E / Wi-Fi 7 thế hệ mới nhất.

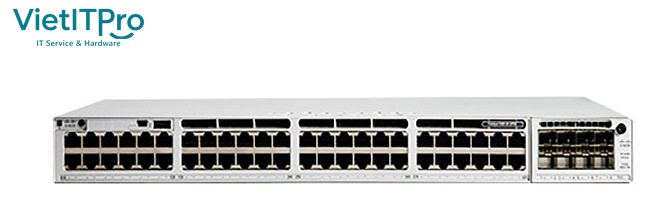

III. Công Nghệ Xếp Chồng StackWise-480 & StackPower Độc Quyền
1. Công Nghệ Xếp Chồng Dữ Liệu Cisco StackWise-480
- Cho phép kết nối tối đa 8 Switch Catalyst 9300 thành một hệ thống chuyển mạch logic duy nhất với băng thông xếp chồng lên tới 480 Gbps hoạt động theo vòng khép kín (Dual Ring Architecture).
- Toàn bộ cụm Stack chia sẻ chung một địa chỉ IP quản trị duy nhất, chuyển đổi dự phòng trạng thái Stateful Switchover (SSO) trong thời gian dưới 50 ms khi có một Switch trong cụm bị sự cố.
2. Công Nghệ Xếp Chồng Nguồn Điện Cisco StackPower
- Kết nối cáp nguồn chuyên dụng giữa 4 Switch trong tủ rack để tạo thành một "Bể chứa nguồn điện chung" (Power Pool). Nếu một bộ nguồn PSU trên một switch bị cháy, các switch còn lại sẽ tự động trích xuất nguồn điện chia sẻ mà không làm gián đoạn bất kỳ thiết bị nào đang hoạt động.

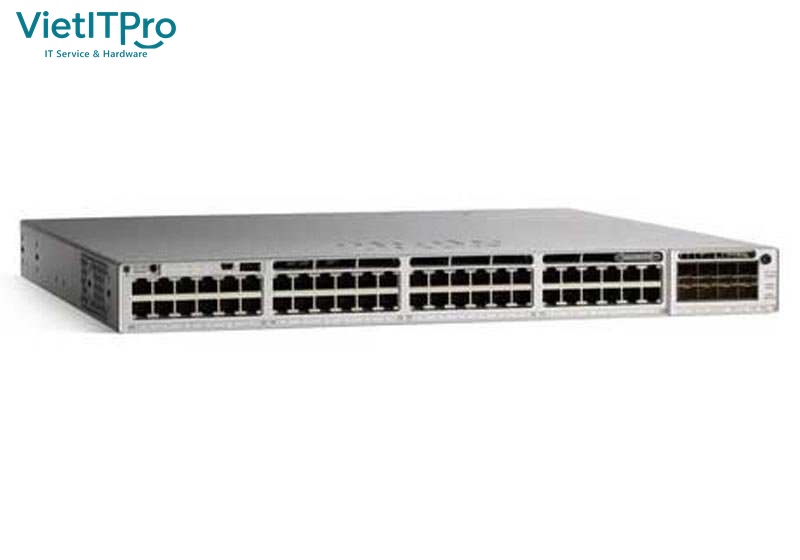

IV. Khả Năng Bảo Mật Tích Hợp Encrypted Traffic Analytics (ETA)
- Phát hiện mã độc trong luồng TLS 1.3 mà không giải mã: Bằng cách sử dụng chip UADP 2.0 phân tích các đặc tính hình thái của gói tin (Initial Packet Data - IPD, Packet Length and Time Sequence - PLTS) kết hợp thuật toán máy học AI của Cisco, Catalyst 9300 có thể phát hiện mã độc tống tiền hoặc lưu lượng C&C (Command and Control) với độ chính xác trên 99% mà không vi phạm tính riêng tư của người dùng.
