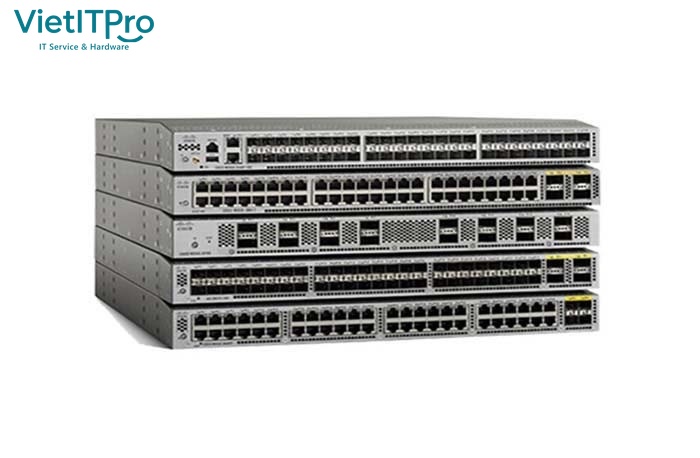

Trong các trung tâm dữ liệu hiện đại (Data Center) và phòng máy chủ ảo hóa mật độ cao, dòng thiết bị chuyển mạch Cisco Nexus 5000 Series (Nexus 5548, 5596, 5672) là nền tảng cốt lõi được thiết kế chuyên biệt cho vị trí Top-of-Rack (ToR) và End-of-Row (EoR). Với khả năng hỗ trợ công nghệ Unified Fabric (Hạ Tầng Hợp Nhất), Cisco Nexus 5000 cho phép truyền tải đồng thời cả lưu lượng mạng IP Ethernet truyền thống lẫn lưu lượng lưu trữ chuyên dụng Fibre Channel (FC) và Fibre Channel over Ethernet (FCoE) trên cùng một hạ tầng dây cáp quang 10G/40G duy nhất.
Bài viết chuyên sâu này từ Kỹ Sư Hệ Thống Data Center VietITPro sẽ mổ xẻ kiến trúc vi mạch và các giao thức mạng không mất gói (Lossless Ethernet) trên Cisco Nexus 5000.
I. Bản Chất Công Nghệ Unified Fabric & Giao Thức FCoE
Trước khi có công nghệ Unified Fabric, mỗi máy chủ trong Data Center bắt buộc phải cắm ít nhất 2 loại card mạng và 2 hệ thống cáp độc lập:
- Network Interface Card (NIC): Nối cáp Ethernet vào Switch LAN để truyền dữ liệu mạng TCP/IP.
- Host Bus Adapter (HBA): Nối cáp quang Fibre Channel vào Switch SAN đắt đỏ để truy xuất ổ cứng lưu trữ.
👉 Cisco Nexus 5000 giải quyết triệt để sự cồng kềnh này:
- Sử dụng card Converged Network Adapter (CNA) trên máy chủ để hợp nhất cả hai luồng dữ liệu vào duy nhất 1 kết nối 10GbE.
- Đóng gói toàn bộ khung dữ liệu Fibre Channel bên trong Ethernet Frame (FCoE - RFC 2625), giúp doanh nghiệp cắt giảm tới 50% chi phí cáp quang, giảm tiêu thụ điện năng và tiết kiệm không gian tủ Rack.
II. Tiêu Chuẩn Mạng Không Mất Gói Tin (Lossless Ethernet - Data Center Bridging)
Giao thức lưu trữ Fibre Channel có yêu cầu nghiêm ngặt: Không bao giờ được phép làm rơi rớt bất kỳ gói tin nào (Zero Packet Loss). Để đáp ứng điều này trên nền mạng Ethernet, Cisco Nexus 5000 tích hợp bộ tiêu chuẩn phần cứng Data Center Bridging (DCB):
- Priority-Based Flow Control (PFC - IEEE 802.1Qbb):
- Cho phép tạm dừng (Pause) luồng truyền tải trên từng lớp dịch vụ (CoS) riêng biệt khi bộ đệm (Buffer) bị đầy mà không làm ảnh hưởng đến các luồng dữ liệu mạng khác trên cùng cổng.
- Enhanced Transmission Selection (ETS - IEEE 802.1Qaz):
- Phân bổ băng thông tối thiểu được cam kết cho từng loại lưu lượng (ví dụ: dành riêng 40% băng thông cho FCoE, 60% cho LAN).
- Công Nghệ Virtual Port Channel (vPC):
- Cho phép một máy chủ hoặc thiết bị chuyển mạch cấp dưới kết nối đồng thời vào 2 Switch Nexus 5000 độc lập thông qua giao thức LACP, tạo ra đường truyền Link Aggregation chủ động/chủ động (Active/Active) với băng thông nhân đôi mà hoàn toàn không bị giao thức Spanning Tree (STP) khóa cổng.
Tác giả: Viet Luu - Ban Biên Tập VietITPro Data Center VietITPro.vn
