Trong lĩnh vực truyền thông dữ liệu và hạ tầng viễn thông, cáp mạng UTP (Unshielded Twisted Pair - Cáp xoắn đôi không bọc kim) là loại cáp mạng phổ biến nhất trên thế giới, chiếm hơn 80% thị phần cáp mạng nội bộ trong các hộ gia đình, trường học và tòa nhà văn phòng.
Mặc dù không có lớp vỏ bọc kim loại chống nhiễu đắt tiền như các dòng cáp FTP hay STP, cáp UTP vẫn đạt được khả năng truyền dẫn dữ liệu Gigabit cực kỳ ổn định và chống nhiễu hiệu quả nhờ nguyên lý toán học và vật lý điện từ vô cùng thông minh: Nguyên lý triệt tiêu nhiễu của cặp dây xoắn đôi (Twisted Pair Cancellation Effect).
Dưới đây là bài phân tích chuyên sâu của Kỹ Sư VietITPro về cấu tạo, nguyên lý chống nhiễu, ưu điểm và các ứng dụng thực tế của cáp mạng UTP.
I. Cấu Tạo Chi Tiết & Nguyên Lý Chống Nhiễu Của Cáp UTP

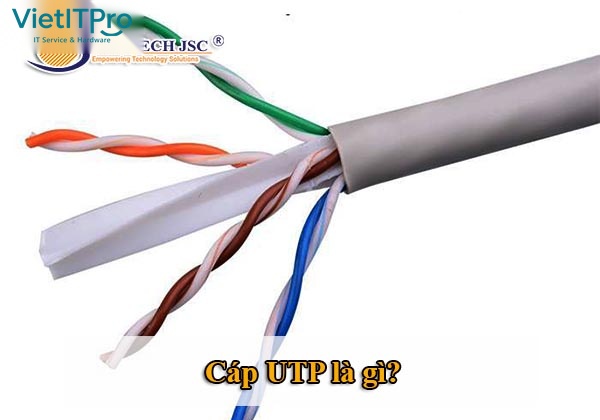

Cáp UTP tiêu chuẩn gồm 4 cặp dây dẫn (8 sợi đồng) được bảo vệ bởi lớp vỏ bọc bên ngoài:
+--------------------------------------------------------------------------+
| NGUYÊN LÝ TRIỆT TIÊU NHIỄU CỦA CẶP DÂY XOẮN |
+--------------------------------------------------------------------------+
Dây A (+) : Truyền tín hiệu gốc + Nhiễu điện từ ngoài (Noise)
Dây B (-) : Truyền tín hiệu đảo + Nhiễu điện từ ngoài (Noise)
-------------------------------------------------------------------------
Tại đầu nhận (Hiệu số A - B) = (Tín hiệu gốc - (-Tín hiệu)) + (Noise - Noise)
= 2 X Tín hiệu gốc + 0 (Nhiễu bị triệt tiêu 100%!)- Nguyên lý truyền dẫn vi sai (Differential Signaling): Hai dây trong cùng 1 cặp truyền hai tín hiệu có biên độ ngược pha nhau. Khi có nguồn nhiễu điện từ bên ngoài tác động, cả 2 dây đều nhận mức nhiễu như nhau. Khi đến bộ thu vi sai tại Switch, phép trừ tín hiệu sẽ triệt tiêu hoàn toàn tín hiệu nhiễu.
- Bước xoắn khác nhau giữa các cặp: Mỗi cặp dây trong 4 cặp được xoắn với mật độ vòng xoắn khác nhau (ví dụ cặp Cam xoắn 2 vòng/cm, cặp Xanh lá xoắn 3 vòng/cm) để ngăn chặn hiện tượng cảm ứng điện từ xuyên âm lẫn nhau (Crosstalk).
II. Bảng So Sánh Cáp UTP Với Các Chuẩn Cáp Bọc Kim (FTP / STP / SFTP)
III. Các Ứng Dụng Cốt Lõi Của Cáp Mạng UTP
- Hạ tầng mạng LAN văn phòng: Kết nối máy trạm, laptop, máy in và máy chấm công về Switch trung tâm với khoảng cách tối đa100\,\text{m}.
- Hệ thống Camera an ninh IP: Truyền tải video và cấp nguồn PoE (với cáp Cat6 UTP đồng nguyên chất 23 AWG).
- Hệ thống điện thoại IP Phone: Truyền tín hiệu thoại thoại VoIP ổn định, độ trễ thấp.
