Tại thị trường Việt Nam, thương hiệu SANTAK (thuộc tập đoàn quản lý năng lượng toàn cầu EATON) đã trở thành cái tên quen thuộc và được tin dùng rộng rãi nhất trong suốt hơn hai thập kỷ qua tại các cơ quan nhà nước, ngân hàng, bệnh viện và doanh nghiệp. Từ các dòng UPS Offline nhỏ gọn cho văn phòng đến các dòng UPS Online Castle Series công suất lớn cho trung tâm dữ liệu, SANTAK khẳng định vị thế nhờ độ bền bỉ cơ học vượt trội, khả năng chịu quá tải cao và tính sẵn có của linh kiện thay thế sửa chữa.
Tuy nhiên, để vận hành hệ thống UPS SANTAK an toàn, đạt hiệu suất tối đa và xử lý kịp thời các mã lỗi kỹ thuật phát sinh, quản trị viên hệ thống cần hiểu rõ bản chất kiến trúc bo mạch và quy trình cấu hình phần mềm giám sát Winpower.
Bài phân tích chuyên sâu dưới đây của Kỹ Sư VietITPro sẽ mổ xẻ kiến trúc bo mạch dòng Castle Series, giải mã bảng mã lỗi LCD và hướng dẫn thiết lập tính năng tự động tắt máy chủ an toàn qua card SNMP.

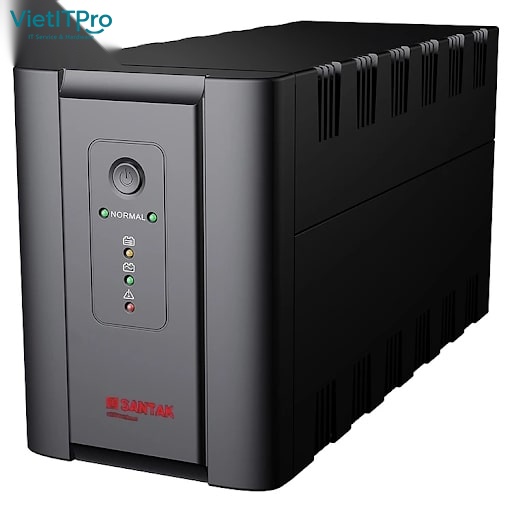

I. Phân Cấp Các Dòng Sản Phẩm Cốt Lõi Của SANTAK
- Dòng UPS Offline (TG500, TG1000):
- Thiết kế tối giản, giá thành rẻ, sử dụng biến áp sắt từ và sóng vuông mô phỏng. Phù hợp duy nhất cho máy tính văn phòng đơn lẻ và máy in hóa đơn.
- Dòng UPS Line-Interactive (Blazer-Pro 1000/2000):
- Tích hợp mạch ổn áp tự động AVR (Buck/Boost Transformer) với dải điện áp đầu vào rộng, cho ra sóng sin chuẩn hoặc mô phỏng, bảo vệ thiết bị mạng và camera.
- Dòng UPS Online Cao Cấp (Castle Series C1K, C2K, C3K, C6K, C10K, 3C10KS, 3C20KS):
- Sử dụng công nghệ chuyển đổi kép trực tuyến Online Double Conversion, thời gian chuyển mạch bằng 0ms, hệ số công suất cao\text{PF} = 0.9, tương thích 100% với máy chủ, mảng đĩa SAN và máy xét nghiệm y tế.
II. Bóc Tách Bo Mạch Phần Cứng SANTAK Castle Online Series
1. Công Nghệ Điều Khiển Kỹ Thuật Số Toàn Phần DSP (Digital Signal Processor)
- Các dòng SANTAK Castle thế hệ mới sử dụng bộ vi xử lý DSP tốc độ cao để điều khiển toàn bộ chu trình băm xung PWM, kiểm soát dòng điện nạp và bảo vệ đa tầng.
- Tốc độ lấy mẫu điện áp hàng triệu lần mỗi giây giúp hệ thống phản ứng tức thì với các biến động sụt áp hoặc xung sét trên điện lưới.
2. Mạch Hiệu Chỉnh Hệ Số Công Suất Chủ Động (Active Input PFC)
- Nâng hệ số công suất đầu vào của UPS lên tới PF ≥ 0.99, giúp giảm thiểu tối đa hiện tượng méo sóng hài phản xạ ngược lại lưới điện tòa nhà, tiết kiệm điện năng tiêu thụ và không làm nóng dây dẫn nguồn tổng.

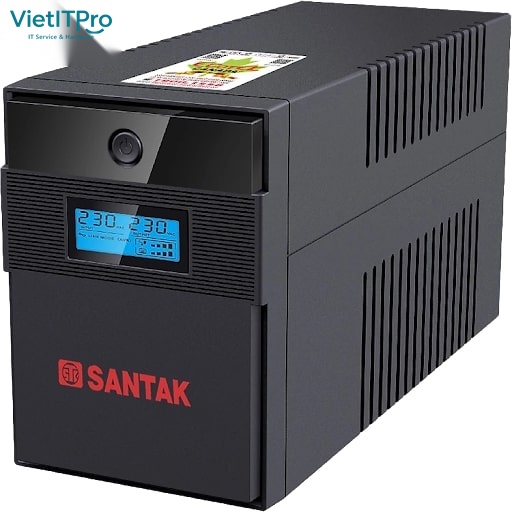

III. Bảng Tra Cứu Mã Lỗi Kỹ Thuật (Error Codes) Trên Màn Hình LCD SANTAK
Khi hệ thống gặp sự cố, màn hình LCD của dòng SANTAK Castle sẽ hiển thị các mã lỗi kèm tiếng bíp liên tục. Dưới đây là bảng chẩn đoán chuyên môn:
IV. Giải Pháp Quản Trị Tự Động Hóa Qua Phần Mềm Winpower & Card SNMP
- Card Mạng Quản Trị SNMP Chuyên Dụng:
- Lắp vào khe cắm thông minh (Intelligent Slot) phía sau UPS SANTAK, cho phép gán địa chỉ IP tĩnh để quản lý từ xa qua trình duyệt Web hoặc hệ thống giám sát Zabbix/PRTG.
- Phần Mềm Quản Trị Winpower Shutdown Software:
- Cài đặt agent lên các máy chủ vật lý chạy hệ điều hành Windows Server, RedHat Enterprise Linux hoặc máy ảo VMware ESXi.
- Khi có sự cố mất điện và thời gian lưu điện của ắc quy chỉ còn10\%, phần mềm Winpower sẽ tự động phát lệnh lưu dữ liệu ứng dụng, tắt an toàn các cơ sở dữ liệu SQL/Oracle và tự động Shutdown máy chủ (Graceful Shutdown) trước khi UPS cạn sạch bình, triệt tiêu hoàn toàn nguy cơ hỏng hệ điều hành.
