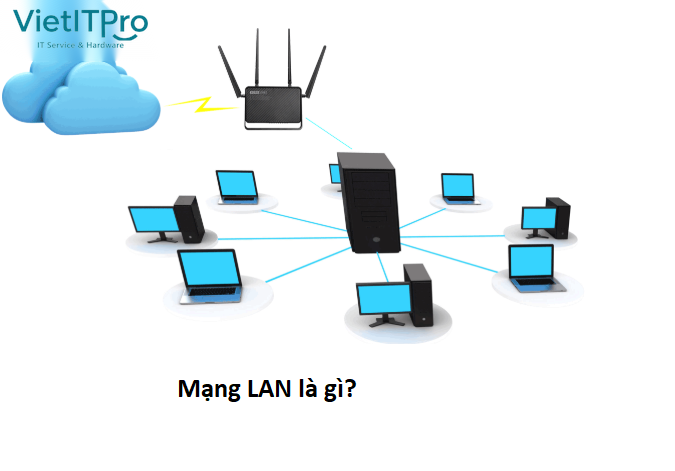

Trong các môi trường doanh nghiệp quy mô hàng trăm máy tính, máy chủ và thiết bị IoT, sự cố mạng LAN (Local Area Network) có thể gây tê liệt hoàn toàn hoạt động kinh doanh, làm gián đoạn hệ thống ERP, máy in hóa đơn và hội nghị trực tuyến. Khi xảy ra sự cố, nếu kỹ sư mạng không có phương pháp tư duy theo mô hình chuẩn Top-Down hoặc Bottom-Up (Mô hình OSI), việc mò mẫm thay thế thiết bị sẽ tốn hàng giờ đồng hồ mà không giải quyết được gốc rễ vấn đề.
Dưới đây là quy trình chẩn đoán và khắc phục 7 lỗi mạng LAN phổ biến nhất từ các Kỹ Sư Hệ Thống VietITPro.
I. Phân Tích 7 Sự Cố Mạng LAN Điển Hình
- Cơn Bão Quảng Bá Do Vòng Lặp Loop Mạng (Broadcast Storm):
- Hiện tượng: Toàn bộ đèn LED trên các Switch nhấp nháy điên cuồng, mạng LAN tê liệt hoàn toàn, lệnh
ping Gatewaybị rớt 100% gói tin. - Nguyên nhân: Nhân viên cắm nhầm 2 đầu của 1 sợi dây mạng vào 2 cổng của cùng 1 switch, hoặc kết nối vòng giữa 2 switch mà không bật giao thức chống vòng lặp Spanning Tree Protocol (STP).
- Giải pháp: Kích hoạt ngay tính năng Spanning-Tree BPDU Guard và Storm Control trên các cổng Access Switch.
- Lỗi Trùng Lặp Địa Chỉ IP Tĩnh (Duplicate IP Address Conflict):
- Hiện tượng: Máy tính thỉnh thoảng mất mạng, Windows hiện thông báo cảnh báo tam giác vàng "There is an IP address conflict".
- Nguyên nhân: Kỹ sư đặt IP tĩnh cho máy in hoặc camera trùng với dải cấp phát tự động của DHCP Server.
- Giải pháp: Thiết lập dải loại trừ
ip dhcp excluded-addresstrên Router hoặc gán IP tĩnh theo cơ chế DHCP Reservation thông qua địa chỉ MAC.
- Lỗi Suy Hao Tín Hiệu Do Đứt Ngầm Hoặc Bấm Cáp Mạng Sai Chuẩn (Layer 1 Fault):
- Hiện tượng: Tốc độ kết nối chỉ nhận 10 Mbps hoặc 100 Mbps thay vì 1000 Mbps (Gigabit), truyền file bị nghẽn giật.

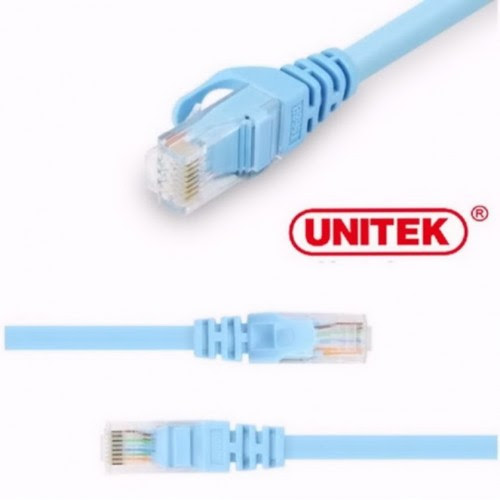

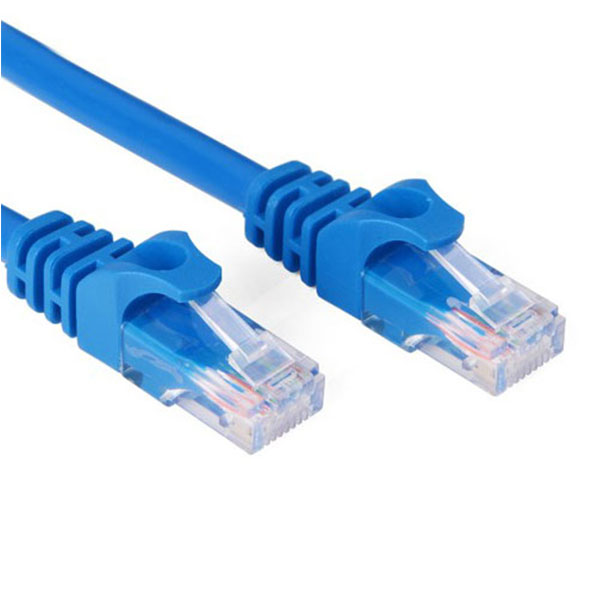

- Nguyên nhân: Dây cáp mạng Cat5e/Cat6 bị chuột cắn gãy ngầm 1 trong 4 cặp dây đồng, hoặc đầu bấm RJ45 bị oxy hóa chân tiếp xúc.
- Giải pháp: Dùng máy đo kiểm cáp chuyên dụng (Fluke CableIQ / MicroScanner) kiểm tra sơ đồ dây Wiremap và chiều dài cáp.
- Lỗi Tràn Bảng Địa Chỉ MAC (CAM Table Overflow):
- Hiện tượng: Switch bị suy giảm hiệu năng nghiêm trọng và tự động phát tán (Flood) toàn bộ gói tin ra mọi cổng giống như một thiết bị Hub cổ điển.
II. Lệnh CLI Kiểm Tra Cáp Bằng Công Nghệ TDR Trên Switch Cisco
Switch Cisco hỗ trợ tính năng đo kiểm cáp mạng Time Domain Reflectometry (TDR) trực tiếp từ dòng lệnh:
Switch# test cable-diagnostics tdr interface gigabitEthernet 0/5
TDR test started on interface Gi0/5
Switch# show cable-diagnostics tdr interface gigabitEthernet 0/5
TDR test result:
Interface Speed local pair Pair length Remote pair Pair status
--------- ----- ---------- ------------------ ----------- --------------------
Gi0/5 100M Pair A 15 +/- 1 meters Pair A Normal
Pair B 15 +/- 1 meters Pair B Normal
Pair C 15 +/- 1 meters Pair C Open (DUT DAY)
Pair D 15 +/- 1 meters Pair D Open (DUT DAY)Tác giả: Viet Luu - Ban Biên Tập VietITPro Hệ Thống Mạng VietITPro.vn
