Để xây dựng và khắc phục sự cố một hệ thống mạng máy tính doanh nghiệp hiệu quả, kỹ sư hệ thống bắt buộc phải nắm vững bản chất hoạt động của các thiết bị liên mạng từ thời kỳ sơ khai cho đến kiến trúc chuyển mạch hiện đại. Ba thiết bị nền tảng đại diện cho quá trình tiến hóa của mạng cục bộ (LAN) bao gồm: Repeater (Bộ lặp tín hiệu - Tầng 1), Bridge (Cầu nối mạng - Tầng 2) và Switch (Bộ chuyển mạch đa cổng - Tầng 2/3).
Mặc dù trong các hệ thống mạng hiện đại ngày nay, Switch đã thay thế hoàn toàn vai trò của Repeater và Bridge truyền thống, nhưng các nguyên lý kỹ thuật cốt lõi về Miền Xung Đột (Collision Domain), Miền Quảng Bá (Broadcast Domain) và Bảng Chuyển Tiếp MAC (Forwarding Database) vẫn là nền tảng bất biến quyết định hiệu năng của toàn bộ hạ tầng mạng.
Bài phân tích chuyên sâu dưới đây của Kỹ Sư VietITPro sẽ mổ xẻ bản chất kỹ thuật, cấu trúc xử lý phần cứng và sự khác biệt toàn diện giữa 3 thiết bị này.
I. Phân Định Bản Chất Kỹ Thuật Giữa 3 Thiết Bị Trong Mô Hình OSI
1. Repeater (Bộ Lặp Tín Hiệu - Layer 1 Physical Layer)
- Nguyên lý hoạt động: Là thiết bị thuần túy ở tầng vật lý. Nhiệm vụ duy nhất của Repeater là tiếp nhận tín hiệu điện hoặc quang bị suy hao (Attenuated) do truyền trên khoảng cách dài, sau đó khuếch đại, tái tạo xung sóng (Signal Regeneration) và phát tiếp ra cổng còn lại để mở rộng phạm vi vật lý của mạng cáp (vượt qua giới hạn 100m của cáp xoắn đôi Cat5e/Cat6).
- Đặc tính kỹ thuật: Repeater hoạt động ở mức Bit (0 và 1), hoàn toàn không hiểu cấu trúc Frame, không đọc được địa chỉ MAC hay IP.
- Hạn chế lớn nhất: Repeater chia sẻ 1 Miền Xung Đột duy nhất (Single Collision Domain) và 1 Miền Quảng Bá duy nhất (Single Broadcast Domain). Thiết bị Hub thực chất chính là một Multi-port Repeater (bộ lặp nhiều cổng) hoạt động theo cơ chế Half-Duplex, nơi mọi gói tin gửi đến một cổng đều bị dội ra tất cả các cổng còn lại, gây ra hiện tượng nghẽn mạng và đụng độ dữ liệu liên tục khi có nhiều host cùng truyền thông.
2. Bridge (Cầu Nối Mạng - Layer 2 Data Link Layer)
- Nguyên lý hoạt động: Là thiết bị thông minh hơn, hoạt động ở tầng liên kết dữ liệu (Layer 2). Bridge có từ 2 đến 4 cổng kết nối, được thiết kế để chia tách một mạng LAN lớn thành 2 hoặc nhiều phân đoạn (Segments) nhỏ hơn.
- Cơ chế xử lý: Bridge có khả năng đọc được trường tiêu đề khung Ethernet (Ethernet Frame Header), kiểm tra địa chỉ MAC nguồn để học và xây dựng bảng chuyển tiếp MAC Table (hoặc Forwarding Database - FDB), sau đó kiểm tra MAC đích:
- Nếu MAC đích nằm cùng phía phân đoạn với máy gửi: Bridge sẽ chặn (Filter) gói tin, không cho tràn sang phân đoạn bên kia.
- Nếu MAC đích nằm ở phân đoạn khác: Bridge sẽ chuyển tiếp (Forward) gói tin qua cổng tương ứng.
- Xử lý bằng phần mềm (Software-Based): Các thế hệ Bridge truyền thống sử dụng vi xử lý CPU trung tâm và phần mềm để tra cứu bảng MAC, do đó tốc độ xử lý gói tin còn chậm và độ trễ cao.

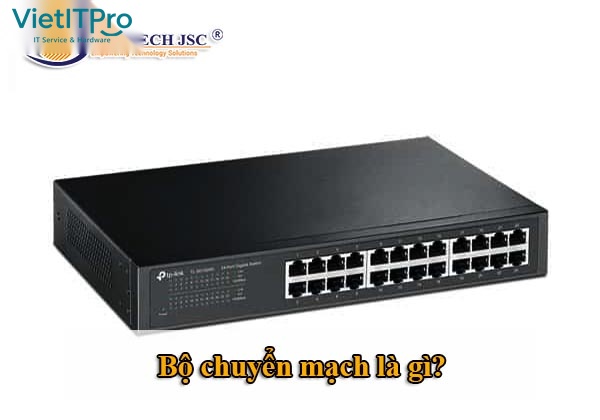

3. Switch (Bộ Chuyển Mạch Đa Cổng - Layer 2/3 Hardware Switching)
- Nguyên lý hoạt động: Về mặt bản chất logic, Switch chính là một "Multi-port High-Speed Bridge" (Cầu nối đa cổng tốc độ cao). Mỗi một cổng vật lý trên Switch đóng vai trò là một phân đoạn mạng riêng biệt tạo thành một Miền Xung Đột độc lập (Dedicated Collision Domain).
- Đột phá phần cứng ASIC (Hardware-Based): Khác với Bridge xử lý bằng phần mềm, Switch sử dụng các chip vi mạch chuyên dụng ASIC (Application-Specific Integrated Circuit) và bộ nhớ nội suy liên kết TCAM/CAM để tra cứu bảng MAC và chuyển mạch gói tin với tốc độ phần cứng (Wire-speed Non-blocking) chỉ trong vài nano-giây.
- Chế độ truyền song công toàn phần (Full-Duplex): Cho phép thiết bị đầu cuối đồng thời vừa truyền vừa nhận dữ liệu mà không bao giờ xảy ra va chạm đụng độ (Zero Collision), triệt tiêu hoàn toàn sự cần thiết của thuật toán né tránh xung đột CSMA/CD cũ kỹ.
II. Bảng So Sánh Toàn Diện: Repeater vs Bridge vs Switch
III. Ý Nghĩa Thực Tiễn Trong Thiết Kế Hạ Tầng Mạng Doanh Nghiệp
- Tại Sao Phải Triệt Tiêu Collision Domain Bằng Switch?
- Khi toàn bộ hạ tầng chuyển sang sử dụng Switch ở chế độ Full-Duplex, hiện tượng va chạm gói tin được loại bỏ 100%. Băng thông hiệu dụng của mỗi cổng tăng gấp đôi (ví dụ cổng 1Gbps Full-Duplex cho phép truyền tải 1Gbps Upload và 1Gbps Download đồng thời).
- Cách Khắc Phục Vấn Đề Broadcast Domain Của Switch:
- Mặc dù Switch chia nhỏ miền xung đột cho từng cổng, nhưng mặc định tất cả các cổng của Switch vẫn nằm chung trong một Miền Quảng Bá (Broadcast Domain).
- Để ngăn chặn các gói tin Broadcast (ARP, DHCP) làm tràn ngập mạng, kỹ sư VietITPro luôn cấu hình phân tách các mạng cục bộ ảo VLAN (Virtual LAN - chuẩn IEEE 802.1Q) trên Switch Managed và sử dụng Router hoặc Layer 3 Core Switch để định tuyến giữa các VLAN.
