Vn tại TP.HCM. Bàn làm việc của tôi hôm nay đang ôm ba thiết bị: một chiếc vang cơ lai số liền công suất, một vang số DSP X5 huyền thoại chết DSP, và một vang số X12 Plus đang bị lỗi bật nguồn nổ bụp làm rách màng loa bass của khách.
Vang số (DSP) và vang cơ là trái tim xử lý tín hiệu âm thanh của một dàn karaoke chuyên nghiệp. Khi các thiết bị này phát sinh sự cố như mất hiệu ứng tiếng vang, ré rít không kiểm soát hay những tiếng nổ bụp kinh hoàng khi tắt mở, đó không chỉ là sự bất tiện mà còn là mối họa trực tiếp cho hệ thống loa đắt tiền. Với kinh nghiệm thực tế nhiều năm tại xưởng sửa chữa bo mạch (PCB) của VietITPro, tôi sẽ bóc tách chi tiết cấu trúc, nguyên nhân hư hỏng và quy trình xử lý chuẩn kỹ thuật cho từng pan bệnh này.
Giải Mã Cấu Trúc Phần Cứng Khối Xử Lý Hiệu Ứng (Echo & Reverb) Trên Vang Số Và Vang Cơ
Trước khi cầm mỏ hàn hay máy khò nhiệt lên, anh em buộc phải hiểu rõ đường đi của tín hiệu âm thanh (Signal Path) trong mạch xử lý hiệu ứng. Không thể sửa chữa nếu không nắm rõ sơ đồ nguyên lý mạch (Schematic).
Phân Loại Kiến Trúc Xử Lý Hiệu Ứng Theo Thiết Bị
Vang cơ và vang số phân định rạch ròi về mặt công nghệ xử lý tín hiệu, dẫn đến phương án sửa chữa hoàn toàn khác nhau khi xảy ra lỗi mất tiếng Echo và Reverb.
Các Pan Bệnh Thực Tế Liên Quan Đến Mất Echo Reverb Và Cách Đo Đạc
Khi tiếp nhận một chiếc vang số hoặc vang cơ mất hoàn toàn tiếng Echo và Reverb nhưng tiếng Mic mộc (Direct Mic) vẫn hát bình thường, đây là dấu hiệu cho thấy phần đường truyền tín hiệu chính vẫn sống, nhưng khối tạo hiệu ứng đã bị "cô lập".
1. Kiểm tra tầng nguồn nuôi tích cực:
Các dòng IC như PT2399 chạy nguồn đơn 5V, trong khi các Op-Amp xung quanh chạy nguồn đôi hoặc . Dùng đồng hồ vạn năng đo ngay chân VCC của IC tạo trễ. Nếu nguồn 5V sụt áp còn dưới 4.5V, cần kiểm tra ngay IC ổn áp tuyến tính 7805 hoặc tụ lọc nguồn đầu ra bị rò rỉ nội trở (đánh thủng tụ hóa).
2. Kiểm tra xung Clock (Thạch anh):
Trên các bo mạch vang số sử dụng chip DSP Analog Devices, thạch anh 12.288MHz hoặc 24.576MHz đóng vai trò tạo nhịp đồng bộ cho quá trình lấy mẫu âm thanh. Dùng máy hiện sóng (Oscilloscope) dò vào chân dao động của thạch anh. Nếu sóng vuông bị méo hoặc mất dao động, chip DSP sẽ không thể xử lý bất kỳ thuật toán Reverb/Echo nào. Thay thế thạch anh đồng bộ là giải pháp duy nhất.
3. Lỗi giao tiếp truyền thông I2S / SPI:
Với vang số đời cao, tín hiệu từ chip ADC chuyển sang DSP qua chuẩn I2S (BCLK, WCLK, SDATA). Dùng Oscilloscope kiểm tra các đường tín hiệu xung nhịp này. Nếu một chân bị đứt do oxy hóa chân linh kiện (bệnh thường gặp ở môi trường độ ẩm cao tại TP.HCM), DSP sẽ không nhận được dữ liệu âm thanh số, dẫn đến hiện tượng "im lặng hoàn toàn" ở các kênh hiệu ứng.
Xử Lý Triệt Để Lỗi Rú Rít, Khóa Tiếng Và Treo DSP Trên Vang Số
Một trong những hiện tượng gâyức chế nhất cho thợ âm thanh và người dùng là vang số đang hát bình thường bỗng nhiên lăn ra... hú rít đinh tai nhức óc rồi tự động ngắt tiếng (khóa tiếng), hoặc nặng hơn là đơ cứng màn hình hiển thị (treo DSP).
Phân Tích Nguyên Nhân Gây Treo DSP Và Khóa Tiếng
- Nhiễu tần số cao (RF Interference) và Feedback quá ngưỡng: Khi tiếng hú vượt quá biên độ cho phép, thuật toán chống hú (Feedback Suppression) bên trong chip DSP hoạt động liên tục với công suất tính toán tối đa. Nếu tản nhiệt kém hoặc nguồn cấp dao động, nhân DSP sẽ bị quá nhiệt (Thermal Overload), dẫn đến hiện tượng tràn bộ đệm (Buffer Overflow) và treo hệ thống.
- Lỗi EEPROM / Flash lưu trữ cấu hình: Vang số lưu trữ các mode cấu hình (Echo, Reverb, Music EQ) trên các chip nhớ ngoài như AT24C04, W25Q64 (SPI Flash). Khi chip nhớ này bị lỗi sector (bad sector), quá trình đọc ghi cấu hình bị lỗi, khiến DSP không thể load được thông số khởi động, dẫn đến việc phần mềm tự động kích hoạt mạch Mute (Khóa tiếng) để bảo vệ hệ thống.
uy Trình Kỹ Thuật Xử Lý Khóa Tiếng Và Treo DSP Tại VietITPro.vn
1. Nạp lại Firmware (Flash Dump) chuẩn:
Sử dụng máy nạp Rom chuyên dụng (như RT809H, TL866II Plus) để trích xuất và nạp lại mã nguồn gốc cho chip Flash SPI. Lưu ý phải kiểm traChecksum của file firmware trước khi nạp để tránh tình trạng treo logo hoặc sai lệch model phần cứng (ví dụ: nhầm lẫn giữa dòng X5 phiên bản v2.0 và v2.1).
2. Kiểm tra và thay thế IC giao tiếp / Vi điều khiển phụ (MCU):
Nhiều dòng vang số sử dụng cấu trúc kết hợp: Một MCU trung tâm (như STM32F103, Holtek) quản lý mặt trước, màn hình, chiết áp và giao tiếp với máy tính qua cổng USB/RS232; và một chip DSP chuyên xử lý âm thanh. Khi MCU phụ này bị lỗi treo I2C bus, nó sẽ liên tục gửi lệnh sai hoặc cắt đứt lệnh điều khiển sang DSP, làm vang số bị đơ. Cần dùng trạm khò mỏ hàn xử lý làm sạch chân, đóng lại hoặc thay thế IC MCU mới nếu lỗi phần cứng bên trong nhân chip.
3. Tối ưu hóa phần cứng chống hú:
Kiểm tra tụ lọc đường nguồn Analog cung cấp cho tầng khuếch đại micro. Tụ lọc bị khô (giảm điện dung, tăng điện trở tương đương ESR) sẽ tạo ra biên độ nhiễu nền lớn, làm cho mạch chống hú của vang số bị "nhiễu loạn", nhận diện nhầm tiếng hú và liên tục cắt tiếng đột ngột (khóa tiếng ngắt quãng).
Khắc Phục Triệt Đệt Tiếng Nổ Bụp Loa (Speaker Pop) Khi Bật Tắt Thiết Bị
Hiện tượng "bụp" một tiếng rất lớn vào loa mỗi khi bật hoặc tắt nguồn vang số, đẩy công suất (Power Amplifier) là ác mộng của bất kỳ kỹ sư âm thanh nào. Năng lượng xung điện đột ngột này có thể làm cháy cuộn coil treble hoặc làm rách màng nhún loa bass ngay lập tức.
Nguyên Nhân Gây Ra Tiếng Nổ Bụp Loa
- Mạch Mute đầu ra (Output Mute Circuit) hoạt động chậm trễ hoặc mất nguồn điều khiển:
Trong thiết kế chuẩn của mọi thiết bị audio, tầng ngõ ra luôn có một mạch Mute sử dụng transistor trường (FET) hoặc IC đóng cắt tín hiệu (như J112, 4066, hoặc relay). Khi thiết bị khởi động hoặc tắt, mạch này phải lập tức ngắt đường tín hiệu âm thanh ra khỏi cổng XLR/RCA trong khoảnh khắc quá độ của nguồn điện.
- Hiện tượng nạp xả tụ điện quá độ (Transient Voltage):
Khi bật nguồn, các tụ nguồn chính và tụ liên lạc (coupling capacitors) thay đổi điện áp đột ngột từ 0V lên mức điện áp danh định, tạo ra một dòng điện DC ngắn (DC Offset) chạy qua mạch khuếch đại ra loa.
Sơ Đồ Khắc Phục Và Độ Chế Mạch Trì Hoãn Tín Hiệu (Delay Mute Relay)
Nếu bo mạch nguyên bản bị lỗi thiết kế hoặc cháy tầng mạch Mute tích hợp, kỹ thuật viên VietITPro.vn thường áp dụng phương án độ chế bo mạch trễ relay đầu ra độc lập:
1. Kiểm tra tầng điều khiển Transistor Mute:
Kiểm tra các transistor dạng dán (SMD Transistor như dòng 2N7002, BC817) đóng vai trò kích mở relay hoặc đóng cắt tín hiệu ngõ ra. Khi transistor này bị rò rỉ hoặc đứt mối nối chân E-B (hoặc G-S đối với MOSFET), mạch Mute sẽ mất tác dụng.
2. Lắp đặt thêm mạch nguồn phụ cấp trễ cho Relay:
Sử dụng một mạch nguồn nhỏ trích từ biến áp chính kết hợp tụ điện và điện trở tạo mạch trễ thời gian (RC Circuit). Sau khi bật nguồn từ 3 đến 5 giây, khi nguồn nuôi của toàn bộ vang số đã ổn định hoàn toàn và qua khỏi giai đoạn quá độ, Relay mới chính thức đóng điện để thông đường tín hiệu âm thanh ra loa. Điều này triệt tiêu 100% tiếng bụp loa.
Kinh Nghiệm Thực Tế, Bảo Dưỡng Và Lời Khuyên Từ Kỹ Sư VietITPro
Qua hàng ngàn thiết bị vang số, vang cơ đã qua tay sửa chữa tại trung tâm, tôi đúc kết một số kinh nghiệm sống còn giúp kéo dài tuổi thọ thiết bị cho anh em kỹ thuật và người dùng cuối:
- Môi trường hoạt động: TP.HCM và khu vực phía Nam có độ ẩm không khí rất cao. Hơi ẩm kết hợp với bụi bẩn bám trên bề mặt bo mạch vang số tạo thành các lớp màng dẫn điện vi mô, gây rò rỉ điện áp tại các chân IC chân rít (fine-pitch IC), làm treo DSP hoặc chập đường nguồn. Giải pháp: Định kỳ 6 tháng đến 1 năm nên mang thiết bị đi vệ sinh, thổi bụi và sấy khô bo mạch bằng dung dịch chuyên dụng (IPA - Isopropyl Alcohol).

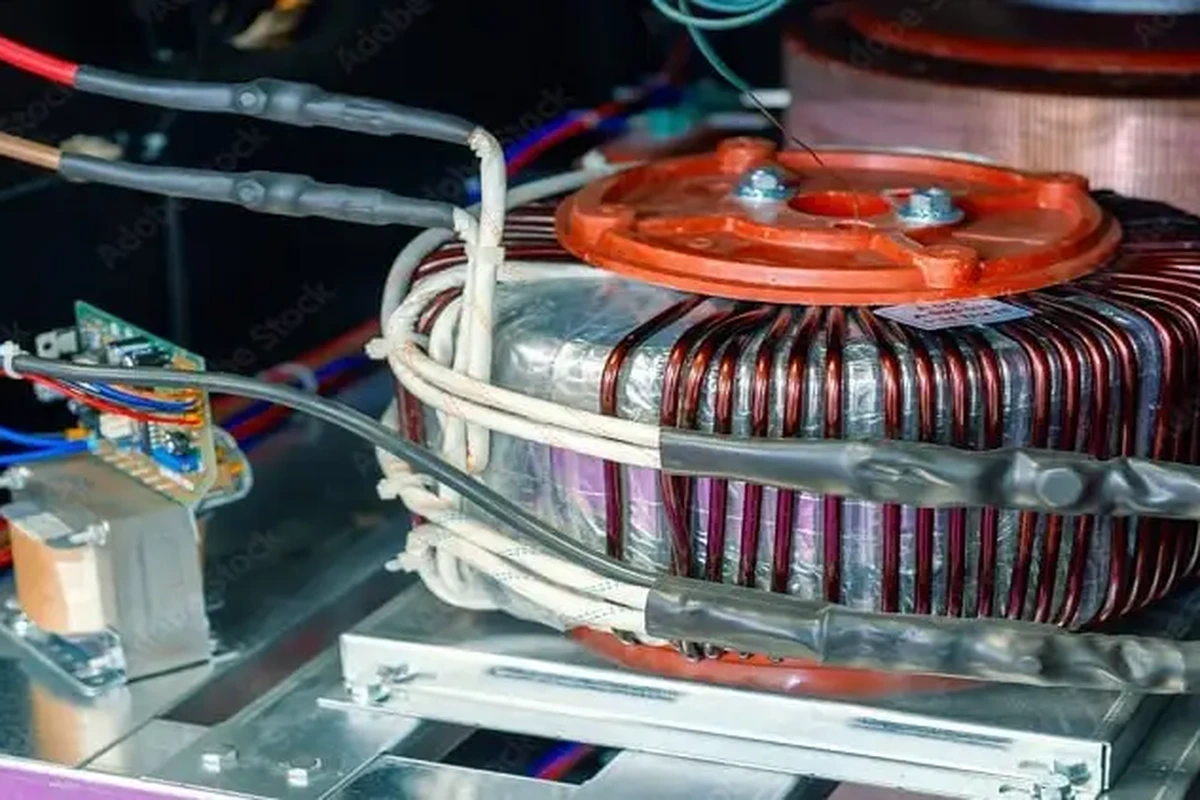

- Nguồn điện lưới: Biến áp nguồn hoặc bộ nguồn xung (SMPS) của vang số rất nhạy cảm với sụt áp hoặc sét đánh lan truyền. Luôn khuyến nghị khách hàng sử dụng ổn áp hoặc thiết bị lọc nguồn (Power Conditioner) chất lượng cao.
- Thao tác vận hành đúng chuẩn (Golden Rule):
- Thứ tự Bật: Thiết bị nguồn phát (Micro không dây, Đầu phát, Vang số) → Chờ 5 phút ổn định → Cục đẩy công suất (Power Amplifier).
- Thứ tự Tắt: Tắt cục đẩy công suất trước → Tắt vang số và các thiết bị phụ trợ sau.
Tuân thủ nghiêm ngặt quy tắc này sẽ triệt tiêu phần lớn các sự cố sốc điện gây hư hại loa và vang.
Các Câu Hỏi Thường Gặp (FAQ) Về Sửa Chữa Vang Số Và Âm Thanh
1. Vang số bị mất tiếng hoàn toàn cả nhạc lẫn mic, đèn tín hiệu không nhấp nháy là bị bệnh gì?
Trả lời: Hiện tượng này thường do lỗi khối nguồn chính của vang số (cháy cầu chì, hỏng IC dao động nguồn xung như Viper22A, Viper12A, hoặc hỏng cuộn cảm lọc nguồn). Kỹ thuật viên sẽ tiến hành đo đạc các đường điện áp đầu ra của nguồn (thường là , , , ). Nếu mất một trong các đường nguồn này, vi xử lý và DSP sẽ không thể hoạt động, dẫn đến mất toàn bộ tín hiệu.
2. Có nên tự mua chip DSP về tự thay thế khi vang số bị hỏng nặng không?
Trả lời: Tuyệt đối không nên nếu bạn không có trang thiết bị chuyên dụng. Chip DSP hiện đại (như Analog Devices, Texas Instruments) sử dụng chân dán dạng BGA (Ball Grid Array) hoặc QFP chân rất nhuyễn. Việc thay thế đòi hỏi phải có trạm khò hơi nóng chuẩn nhiệt độ, máy hàn chip BGA (BGA Rework Station) và đặc biệt là kỹ năng canh chỉnh nhiệt độ chính xác để không làm phồng rộp bo mạch nhiều lớp (Multi-layer PCB). Thao tác sai sẽ làm chết vĩnh viễn bo mạch chủ.
3. Vang cơ bị sôi nền và tiếng xì lớn khi vặn lớn volume Echo là do đâu?
Trả lời: Nguyên nhân chủ yếu nằm ở chất lượng linh kiện kém của chip tạo trễ PT2399 hoặc do tụ lọc nguồn lọc nhiễu đường tín hiệu âm thanh bị khô. Ngoài ra, việc sử dụng các linh kiện trôi nổi trên thị trường khi thay thế trước đó cũng làm tăng tỉ số tín hiệu trên tạp âm (Signal-to-Noise Ratio). Cần thay thế bằng linh kiện chính hãng có độ nhiễu thấp và bổ sung các tầng lọc RC lọc nhiễu cao tần trên đường nguồn analog.
