Tác giả: Viet Luu (Ban Biên Tập VietITPro Phòng Lab VietITPro) Chuyên trang Phân tích Phần cứng Kỹ thuật Cao & Khảo sát Vi mạch Âm thanh VietITPro.vn
LỜI NÓI ĐẦU TỪ Ban Biên Tập VietITPro
Trong kỷ nguyên chuyển dịch công nghệ âm thanh số (Digital Audio Revolution), vang số (Digital Audio Processor / DSP Karaoke) và bàn Mixer kỹ thuật số (Digital Mixing Consoles như Behringer X32 / XR12 / XR16 / XR18 / Wing, Yamaha TF1/TF3/TF5 / 01V96i, Soundcraft Ui12/Ui16/Ui24R / Si Expression, Midas M32, Allen & Heath Qu-16/Qu-24/Qu-32) đã gần như thay thế hoàn toàn các hệ thống vang cơ, Amply analog và bàn Mixer analog cồng kềnh trong toàn bộ các phòng karaoke chuyên nghiệp, trung tâm tiệc cưới, hội trường cơ quan và dàn âm thanh sân khấu ngoài trời.
Sự vượt trội của thiết bị số nằm ở khả năng tích hợp hàng loạt cỗ máy xử lý âm thanh trong một thân máy duy nhất: Bộ cân bằng tham số đa dải (Parametric Equalizer 31-band), bộ phân chia tần số kỹ thuật số chủ động (Digital Crossover), bộ căn chỉnh độ trễ pha micro-giây (Time Alignment Delay), bộ nén động dải rộng (Compressor / Limiter), bộ triệt tiêu tiếng hú rít thích nghi theo thời gian thực (Adaptive Feedback Eliminator), và các thuật toán không gian mô phỏng phòng hòa nhạc chân thực (Stereo Echo & Studio Reverb Hall/Plate).
Tuy nhiên, về mặt bản chất phần cứng: Vang số và Mixer kỹ thuật số thực chất là một cỗ máy tính nhúng chuyên dụng tốc độ cao (High-Performance Embedded Computer). Hệ thống bao gồm:
- Bộ vi điều khiển trung tâm (Host MCU ARM Cortex-M3 / M4 / M7 hoặc ColdFire).
- Bộ xử lý tín hiệu số chuyên dụng siêu mạnh (DSP - Digital Signal Processor) từ các hãng bán dẫn hàng đầu (Analog Devices SHARC ADSP-21375 / ADSP-21489, Texas Instruments TMS320C67xx, Cirrus Logic CS48L10 / CS49844).
- Bộ nhớ truy xuất ngẫu nhiên tốc độ cao (SDRAM / DDR2 / DDR3) dùng để lưu trữ bộ đệm trễ hiệu ứng thời gian thực.
- Bộ nhớ bất biến lưu trữ mã máy nhị phân Firmware và các cấu hình âm thanh Preset (SPI NOR Flash ROM / NAND Flash / EEPROM).
- Khối chuyển đổi giao tiếp hai chiều tương tự - số (ADC 24-bit/192kHz AKM AK5388 / Cirrus Logic CS5361) và số - tương tự (DAC 24-bit/192kHz AKM AK4396 / CS4398 / ESS Sabre).
Chính vì sở hữu cấu trúc vi xử lý nhúng phức tạp, khi phát sinh sự cố, thiết bị sẽ không chỉ đơn thuần là "cháy một vài con trở, nổ tụ hay chết sò công suất" như thiết bị analog truyền thống. Chúng sẽ đối mặt với các bệnh lý số hóa đặc thù của ngành khoa học máy tính: Bật máy chỉ sáng đèn nền LCD, treo logo khởi động, đứng màn hình xanh, mất hoàn toàn hiệu ứng tiếng vang Echo/Reverb, méo tiếng nổ lụp bụp ở ngõ ra do mất đồng bộ Master Clock, hoặc bị thợ trước cài mật khẩu khóa phím (Admin Password Lock) khiến người dùng không thể can thiệp phần mềm.
Các cơ sở sửa chữa điện tử truyền thống khi gặp những ca bệnh số hóa này thường bế tắc, kết luận hỏng "bo vỉ" và báo khách hàng thay nguyên bo mạch chủ với chi phí hàng triệu đồng. Tại Phòng Lab Âm Thanh VietITPro, chúng tôi tiếp cận cứu hộ thiết bị bằng phương pháp khoa học chuẩn mực: Đo đạc xung nhịp I2S/TDM bằng Oscilloscope 200MHz, phân tích mã lỗi Boot Log qua cổng nối tiếp UART, bóc tách và đổ lại chân bi BGA chip DSP, trích xuất dữ liệu Hex giải mã mật khẩu và nạp lại Firmware Dump xuất xưởng bằng máy nạp ROM chuyên dụng.
Bài chuyên luận này sẽ mổ xẻ toàn diện từ kiến trúc phần cứng, chu trình khởi động Boot Sequence, kỹ thuật bắt pan nguồn Core/I-O, giải mã giao tiếp bus âm thanh số I2S, đến quy trình cứu hộ chuyên sâu cho các dòng vang số và Mixer kỹ thuật số phổ biến nhất hiện nay.
+---------------------------------------------------------------------------------------------------+
| SƠ ĐỒ KHỐI PHẦN CỨNG HỆ THỐNG VANG SỐ / MIXER KỸ THUẬT SỐ ĐIỂN HÌNH |
+---------------------------------------------------------------------------------------------------+
| |
| [ TÍN HIỆU ANALOG VÀO ] (Mic 1-4, Music L/R, AUX) |
| | |
| v |
| +---------------------------------------------------------------------------------------------+ |
| | KHỐI TIỀN KHUẾCH ĐẠI & CHUYỂN ĐỔI ADC (AK5388 / CS5361): 24-bit / 48kHz / 96kHz | |
| +---------------------------------------------------------------------------------------------+ |
| | |
| | (Bus Dữ Liệu Số I2S / TDM: MCLK, BCLK, LRCLK, SDATA) |
| v |
| +---------------------------------------------------------------------------------------------+ |
| | BỘ XỬ LÝ TÍN HIỆU SỐ TRUNG TÂM: ANALOG DEVICES SHARC ADSP-21489 (400MHz / 2400 MFLOPS) | |
| | - Thuật toán PEQ 31 Band, Crossover Linkwitz-Riley, Limiter, Compressor | |
| | - Thuật toán Feedback Destroyer, 3D Stereo Reverb Engine, Echo Space Generator | |
| +---------------------------------------------------------------------------------------------+ |
| | | |
| +---> [ CHIP BỘ NHỚ SDRAM 64Mb ] +---> [ BUS GIAO TIẾP SPI ] |
| | (Lưu Buffer Trễ Âm Thanh) | | |
| | | v |
| | | [ HOST MCU: STM32F103 / ARM ]|
| | | [ SPI FLASH ROM: W25Q64 ] |
| | | (Chứa Firmware & Preset) |
| | (Bus Tín Hiệu Âm Thanh Số Đã Xử Lý) | |
| v | |
| +---------------------------------------------------------------------------------------------+ |
| | KHỐI CHUYỂN ĐỔI GIẢI MÃ DAC (AK4396 / CS4398 / ES9028): Xuất 6 Kênh Độc Lập | |
| +---------------------------------------------------------------------------------------------+ |
| | |
| v |
| +---------------------------------------------------------------------------------------------+ |
| | TẦNG LỌC TÍCH CỰC OP-AMP (TI OPA1612 / OPA2134) & MẠCH RƠLE MUTING BẢO VỆ | |
| +---------------------------------------------------------------------------------------------+ |
| | |
| v |
| [ NGÕ RA ANALOG CÂN BẰNG XLR ] (Main L/R, Center, Subwoofer, Surround L/R) |
| |
+---------------------------------------------------------------------------------------------------+PHẦN I: MỔ XẺ KIẾN TRÚC PHẦN CỨNG & CHU TRÌNH KHỞI ĐỘNG (BOOT SEQUENCE)
1.1 Vai Trò Của Chip Vi Điều Khiển Chủ (Host MCU) & Chip Xử Lý Tín Hiệu Số (DSP)
Trên bo mạch của các dòng vang số karaoke (X3, X5, X6, X8, X10, X12, BMB K-3000, JBL KX180/KX200, DB Acoustic S510/S700) và Mixer số, hệ thống luôn hoạt động theo cấu trúc vi xử lý phân tán 2 cấp:
- Khối Vi Điều Khiển Quản Lý (Host Microcontroller - MCU):
- Thường sử dụng chip MCU kiến trúc 32-bit ARM Cortex-M3/M4 như STM32F103VET6, STM32F407, hoặc NXP LPC1768.
- Nhiệm vụ: Quản lý giao diện người dùng (nút bấm xoay Encoder, màn hình LCD 16x2 hoặc màn hình màu TFT), đọc dữ liệu từ cổng giao tiếp máy tính (USB, RS232, Wi-Fi), thực thi giao thức bảo mật mật khẩu, và điều phối chu trình khởi động (Bootloader) cho toàn bộ hệ thống.
- Khối Xử Lý Tín Hiệu Số Âm Thanh (Audio DSP Core):
- Thường sử dụng dòng chip DSP đầu bảng Analog Devices SHARC ADSP-21375 / ADSP-21489 hoặc Texas Instruments TMS320C6727.
- Đây là những con chip chuyên biệt được thiết kế với kiến trúc VLIW (Very Long Instruction Word) siêu vô hướng 32-bit/40-bit Floating-Point chạy ở xung nhịp , thực hiện hàng tỷ phép tính nhân cộng MAC (Multiply-Accumulate) mỗi giây.
- Nhiệm vụ: Xử lý toàn bộ luồng tín hiệu âm thanh thực tế đưa vào.
+---------------------------------------------------------------------------------------------------+
| CHU TRÌNH KHỞI ĐỘNG 5 GIAI ĐOẠN (BOOT SEQUENCE) CỦA VANG SỐ DSP |
+---------------------------------------------------------------------------------------------------+

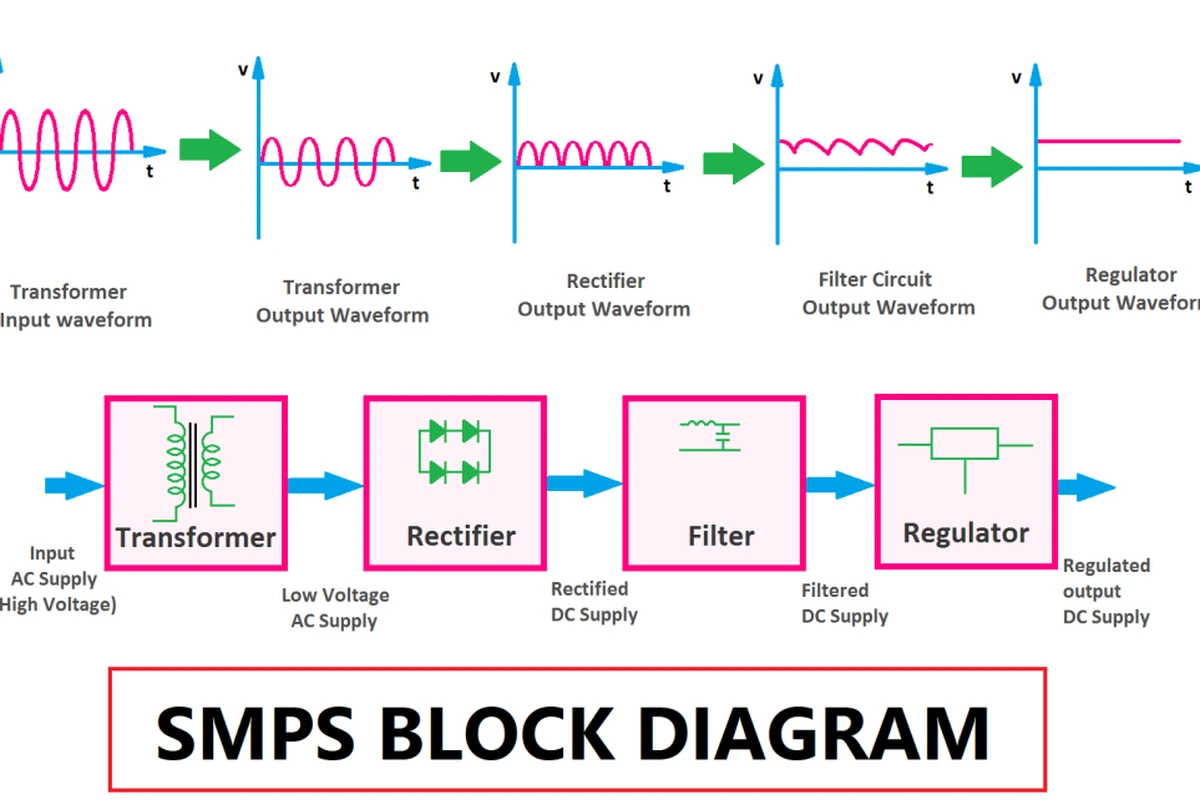

| |
| [ GIAI ĐOẠN 1: POWER-ON RESET & ỔN ĐỊNH CÁC ĐƯỜNG NGUỒN CORE/IO ] |
| - Cấp nguồn 1.2V Core cho DSP, 3.3V IO cho MCU, +/-12V cho tầng Op-Amp Analog. |
| - IC giám sát nguồn phát xung Reset mức cao giải phóng chân NRST của MCU. |
| | |
| v |
| [ GIAI ĐOẠN 2: TẢI BOOTLOADER VÀ ĐỌC SPI FLASH ROM ] |
| - MCU gửi lệnh qua bus SPI đọc vùng nhớ Header của IC Flash ROM Winbond W25Q64 / W25Q128. |
| - Kiểm tra tính toàn vẹn của mã nhị phân Firmware bằng mã kiểm tra CRC32 / Checksum. |
| | |
| v |
| [ GIAI ĐOẠN 3: NẠP MICROCODE SANG CHIP DSP & KHỞI TẠO BỘ NHỚ RAM ] |
| - MCU truyền khối chương trình giải mã âm thanh nhị phân (DSP Kernel Image) sang nạp vào DSP. |
| - DSP khởi tạo không gian bộ nhớ đệm SDRAM, thiết lập con trỏ vòng cho hiệu ứng Echo/Reverb. |
| | |
| v |
| [ GIAI ĐOẠN 4: THIẾT LẬP THAM SỐ CẤU HÌNH ADC / DAC QUA I2C BUS ] |
| - MCU cấu hình thanh ghi nội bộ của chip ADC (AK5388) và DAC (AK4396) qua bus I2C. |
| - Khóa đồng bộ xung Master Clock MCLK giữa các chip. |
| | |
| v |
| [ GIAI ĐOẠN 5: HIỂN THỊ MÀN HÌNH LCD VÀ MỞ RƠLE MUTING NGÕ RA ] |
| - Màn hình LCD chuyển từ Logo sang giao diện Menu làm việc chính. |
| - Sau 3 giây trễ ổn định DC, MCU kích hoạt Transistor đóng tiếp điểm rơle ngắt tiếng Muting. |
| |
+---------------------------------------------------------------------------------------------------+PHẦN II: PHÂN TÍCH BUS ÂM THANH SỐ I2S & GIAO TIẾP TDM TRONG THIẾT BỊ SỐ
Khác với đường truyền analog, âm thanh trong bo mạch vang số di chuyển dưới dạng chuỗi bit dữ liệu số nhị phân qua chuẩn giao tiếp nối tiếp I2S (Inter-IC Sound Bus) hoặc chuẩn ghép kênh phân chia thời gian TDM (Time Division Multiplexed):
+---------------------------------------------------------------------------------------------------+
| DẠNG SÓNG CHUẨN 4 ĐƯỜNG BUS I2S ĐO TRÊN OSCILLOSCOPE TẠI VIETITPRO LAB |
+---------------------------------------------------------------------------------------------------+
| |
| MCLK ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||| (12.288 MHz) |
| |
| BCLK ___|---|___|---|___|---|___|---|___|---|___|---|___|---|___|---|___|---|___ (3.072 MHz) |
| |
| LRCLK ____________|-------------------------------------------------------|______ (48.0 kHz) |
| <---------- Kênh Trái (Left Channel) -----------> | <-- Kênh Phải (Right) --> |
| |
| SDATA ____|--|___|--|--|___|--|____|--|---|____|--|___|--|--|___|--|____|--|---|___ (Audio Data) |
| [Bit 23 - MSB] [Bit 0 - LSB] |
| |
+---------------------------------------------------------------------------------------------------+Chi Tiết 4 Đường Tín Hiệu Sống Còn:
- MCLK (Master Clock - Xung Nhịp Chủ): Tần số dao động rất cao ( cho tần số lấy mẫu hoặc cho ). Được tạo ra từ mạch dao động thạch anh tinh thể. Nếu mất xung MCLK, toàn bộ chip ADC, DAC và DSP sẽ ngừng hoạt động hoàn toàn → Gây ra hiện tượng mất tiếng toàn bộ hệ thống.
- BCLK (Bit Clock - Xung Định Thời Từng Bit): Tần số bằng:
- LRCLK / WCLK (Left/Right Word Select Clock - Xung Lựa Chọn Kênh): Tần số bằng chính xác tần số lấy mẫu âm thanh ( hoặc ). Khi LRCLK ở mức thấp (), dữ liệu truyền đi thuộc về kênh Trái (Left); khi ở mức cao (), dữ liệu thuộc về kênh Phải (Right).
- SDATA (Serial Audio Data - Dữ Liệu Âm Thanh Số): Chuỗi dữ liệu số dạng nhị phân 24-bit bù hai (2's Complement) truyền nối tiếp bit có trọng số lớn nhất (MSB) đi trước.
PHẦN III: KỸ THUẬT PHÂN TÍCH BOOT LOG BẮT PAN TREO LOGO QUA CỔNG NỐI TIẾP UART
Khi một chiếc vang số hoặc bàn Mixer số bị treo logo, việc ngồi đoán mò hoặc tháo linh kiện bừa bãi là hạ sách. Kỹ sư VietITPro luôn sử dụng phương pháp Phân tích nhật ký khởi động (Boot Log Analyzer) thông qua cổng giao tiếp nối tiếp bất đồng bộ UART tích hợp sẵn trên bo mạch:
+---------------------------------------------------------------------------------------------------+
| KẾT NỐI PHÂN TÍCH NHẬT KÝ KHỞI ĐỘNG (UART BOOT LOG) TẠI PHÒNG LAB VIETITPRO |
+---------------------------------------------------------------------------------------------------+
| |
| [ BO MẠCH VANG SỐ ] [ MÁY TÍNH PHÂN TÍCH VIETITPRO LAB ] |
| |
| Chân Cổng UART TXD ----------> Chân RXD [ Mạch Chuyển Đổi ] ---> [ Cổng USB ] |
| Chân Cổng UART RXD <---------- Chân TXD [ USB-to-UART TTL ] | |
| Chân Mass GND ----------> Chân GND [ Chip FT232RL ] v |
| [ Phần Mềm PuTTY / SecureCRT ] |
| (Baudrate: 115200 bps, 8-N-1) |
| |
| ============================== NHẬT KÝ HIỂN THỊ THỰC TẾ TRÊN MÀN HÌNH =========================== |
| [0.000] VietITPro Bootloader v3.4.1 (Built: May 12 2023) |
| [0.045] CPU: ARM Cortex-M4 @ 168MHz, Core VDD: 1.20V (PASS) |
| [0.120] SPI Flash ID: 0xEF4017 (Winbond W25Q64BV 64M-bit) Detected... OK |
| [0.310] Loading System Firmware to RAM (Addr: 0x20000000, Size: 4194304 bytes)... |
| [0.890] ERROR: Checksum Mismatch at Block 0x002A0000! Expected 0x8F3C, Read 0x0000! |
| [0.895] CRITICAL: Firmware Corrupted or Flash Bad Blocks Detected! |
| [0.900] SYSTEM BOOT HALTED! (System Hanging on Logo) |
| ================================================================================================= |
| |
+---------------------------------------------------------------------------------------------------+Nhờ đoạn Boot Log này, Kỹ sư VietITPro xác định chính xác nguyên nhân gây treo Logo là do IC Flash ROM W25Q64 bị lỗi hỏng ô nhớ (Bad Block) tại địa chỉ 0x002A0000, khiến MCU không thể nạp tiếp Kernel vào RAM. Phác đồ xử lý là thay thế IC Flash ROM mới và nạp lại file Dump gốc.
PHẦN IV: BẢNG TỔNG HỢP CÁC PAN BỆNH ĐẶC TRƯNG & PHÁC ĐỒ ĐIỀU TRỊ CHUYÊN SÂU
PHẦN V: QUY TRÌNH NẠP FLASH ROM & LÀM CHÂN BI BGA CHIP DSP TẠI VIETITPRO LAB
Xử lý phần cứng trên các bo mạch vi xử lý tốc độ cao đòi hỏi độ chuẩn xác tuyệt đối theo tiêu chuẩn công nghiệp IPC/JEDEC:
Chi Tiết Kỹ Thuật Đóng Chân Bi BGA Chip DSP (BGA Reballing):
- Gia nhiệt sơ bộ (Pre-heating): Bo mạch vang số được đặt trên bàn gia nhiệt sơ bộ hồng ngoại công suất lớn, duy trì ổn định ở mức nhiệt độ trong 3 phút để làm nóng đều toàn bộ diện tích phíp mạch sợi thủy tinh nhiều lớp, triệt tiêu hoàn toàn nguy cơ cong vênh hoặc tách lớp (Delamination).
- Bóc tách chip DSP: Sử dụng đầu khò nhiệt thông minh Quick 861DW kiểm soát luồng khí thẳng đứng ở mức nhiệt độ đỉnh trong 45 giây. Gắp chip DSP ADSP-21489 bằng nhíp gắp chân không chuyên dụng.
- Làm sạch bề mặt mạch in (Pad Cleaning): Dùng dây đồng hút thiếc chuyên dụng của Nhật Bản (Goot Wick) kết hợp mỡ hàn mờ không làm biến màu mạch, vệ sinh phẳng lỳ toàn bộ hàng trăm điểm tiếp xúc mạ vàng trên bo mạch.
- Đổ lại chân bi BGA: Đặt chip lên khuôn định vị từ tính, sử dụng lưới thép không gỉ (BGA Stencil) lỗ vuông siêu mịn và bi chì hợp kim đường kính chuẩn . Gia nhiệt bằng luồng gió êm để các hạt bi chì tự động căng tròn bám chặt vào chân chip.
- Hàn hồi lưu hoàn tất (Reflow Soldering): Đặt chip trở lại đúng vị trí dấu định vị trên bo mạch, gia nhiệt theo đường cong chuẩn để toàn bộ ma trận chân bi tiếp xúc hoàn hảo với mạch in.
PHẦN VI: NĂNG LỰC PHÒNG LAB AUDIO VIETITPRO & BẢNG BÁO GIÁ DỊCH VỤ NIÊM YẾT
Phòng Lab Âm Thanh VietITPro tự hào là trung tâm kỹ thuật hàng đầu chuyên nghiên cứu, phát triển và cứu hộ thiết bị âm thanh kỹ thuật số cao cấp:
+---------------------------------------------------------------------------------------------------+
| TRANG THIẾT BỊ ĐO KIỂM ÂM THANH SỐ HIỆN ĐẠI TẠI VIETITPRO LAB |
+---------------------------------------------------------------------------------------------------+
| 1. Máy nạp ROM đa năng cao tốc chuyên dụng RT809H, T48, TL866II Plus. |
| 2. Máy hiện sóng số 4 kênh Rigol DS2202A 200MHz / 2GSa/s (Đo xung I2S, MCLK, SPI Bus). |
| 3. Kính soi nhiệt hồng ngoại Thermal Imager (Bắt pan chập rò IC nguồn Core). |
| 4. Trạm hàn khò tự động kiểm soát nhiệt độ JBC C245 & Quick 861DW ESD Safe. |
| 5. Kính hiển vi soi nổi quang học 3 mắt độ phóng đại 45X có camera truyền hình ảnh trực tiếp. |
| 6. Kho dữ liệu Dump Firmware gốc độc bản của hơn 500+ dòng vang số và Mixer số trên thị trường. |
+---------------------------------------------------------------------------------------------------+Bảng Báo Giá Dịch Vụ Cứu Hộ Vang Số & Sửa Chữa Mixer Kỹ Thuật Số
TỔNG KẾT & LỜI KHUYÊN TỪ Ban Biên Tập VietITPro
Vang số và Mixer kỹ thuật số là bộ não tinh vi và quan trọng nhất quyết định đến độ hay của một hệ thống âm thanh hiện đại. Khi thiết bị gặp sự cố số hóa (treo logo, mất tiếng, khóa phím), việc gửi gắm thiết bị đến một trung tâm kỹ thuật sở hữu đầy đủ trang thiết bị đo xung số, kính soi hiển vi và kho dữ liệu Firmware bản quyền là yếu tố sống còn để thiết bị được cứu sống an toàn mà không bị nát mạch in.
Quý khách hàng và anh em thợ kỹ thuật trên toàn quốc khi gặp các ca bệnh khó về vang số, bàn Mixer số, hãy liên hệ ngay với Phòng Lab Âm Thanh VietITPro để được hỗ trợ kiểm tra, chẩn đoán và phục hồi thiết bị nhanh chóng, chuẩn xác nhất!
