Trong các trung tâm dữ liệu (Data Center), phòng máy chủ doanh nghiệp và hệ thống mạng quang FTTx, dây nhảy cáp quang (Fiber Optic Patch Cord) là cầu nối vật lý quan trọng bậc nhất kết nối giữa hộp phối quang ODF, Switch quang (SFP/SFP+/QSFP) và máy chủ Server.
Dù có kích thước nhỏ bé, một sợi dây nhảy cáp quang kém chất lượng hoặc lựa chọn sai chuẩn mài đầu nối có thể gây ra hiện tượng suy hao chèn tín hiệu cực lớn (High Insertion Loss) và phản xạ ngược quang học (Optical Return Loss), dẫn đến tình trạng rớt gói tin CRC, lỗi cổng quang hoặc thậm chí làm suy giảm tuổi thọ của bộ thu phát quang quang học (Optical Transceiver Module).
Dưới đây là bài cẩm nang tiêu chuẩn kỹ thuật chuyên sâu từ Kỹ Sư VietITPro giúp bạn phân biệt rõ ràng các loại sợi quang (Single-mode OS2 vs Multi-mode OM3/OM4/OM5), chuẩn mài đầu nối (UPC vs APC) và các chuẩn đầu cắm (LC, SC, FC, ST, MPO/MTP).

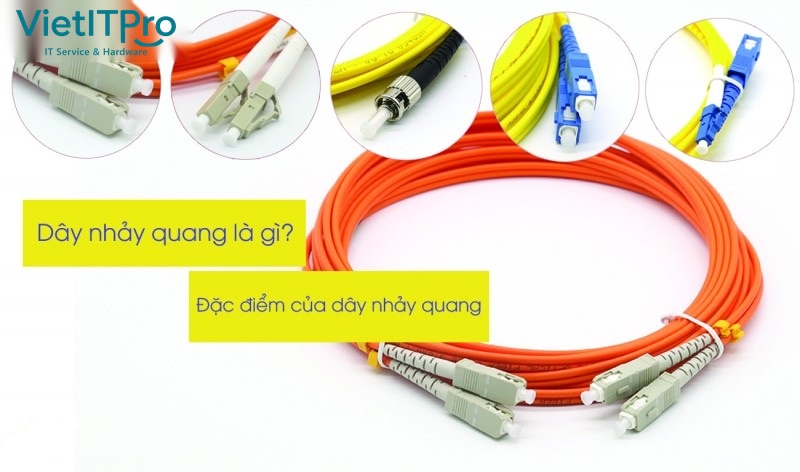

I. Phân Biệt Sợi Quang Single-Mode (OS2) & Multi-Mode (OM1/OM2/OM3/OM4/OM5)
Sự khác biệt cốt lõi giữa hai dòng sợi quang nằm ở đường kính lõi thủy tinh truyền dẫn ánh sáng (Core Diameter):

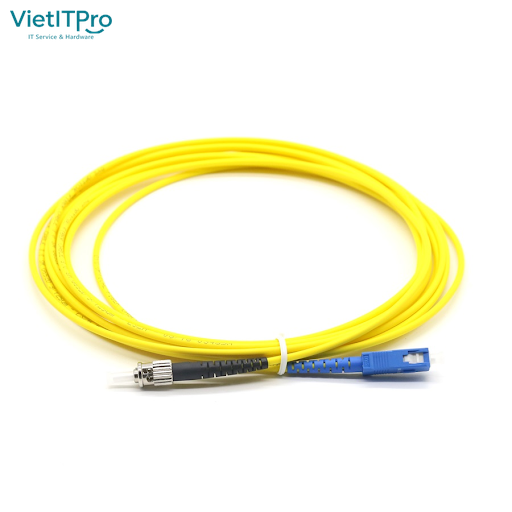

II. Phân Biệt Chuẩn Mài Đầu Nối UPC (Màu Xanh Dương) & APC (Màu Xanh Lá)
Đầu ferrule sứ giữ sợi quang được mài bóng theo 2 góc độ khác nhau:
- Chuẩn mài UPC (Ultra Physical Contact - Vỏ đầu nối màu xanh dương):
- Bề mặt đầu sứ được mài phẳng hơi cong vòm tròn.
- Độ suy hao phản xạ ngược (Return Loss): >= -50 dB.
- Thích hợp cho mạng truyền số liệu dữ liệu Ethernet thông thường trong Data Center.
- Chuẩn mài APC (Angled Physical Contact - Vỏ đầu nối màu xanh lá cây):
- Bề mặt đầu sứ được mài vát nghiêng chính xác một góc 8 độ.
- Khi có ánh sáng phản xạ ngược trở lại, góc vát 8 độ sẽ bẻ hướng tia sáng phản xạ vào lớp vỏ bọc cladding thay vì phản xạ thẳng về nguồn phát laser.
- Độ suy hao phản xạ ngược cực tốt: >= -60 dB.
- Ứng dụng: Tiêu chuẩn bắt buộc cho mạng truyền hình cáp quang CATV, mạng quang thụ động GPON/EPON và đường truyền viễn thông đường dài.
- CẢNH BÁO QUAN TRỌNG: Tuyệt đối không cắm trực tiếp đầu UPC vào đầu APC vì sẽ làm vỡ nứt mặt sứ tiếp xúc và làm hỏng cả hai đầu quang!

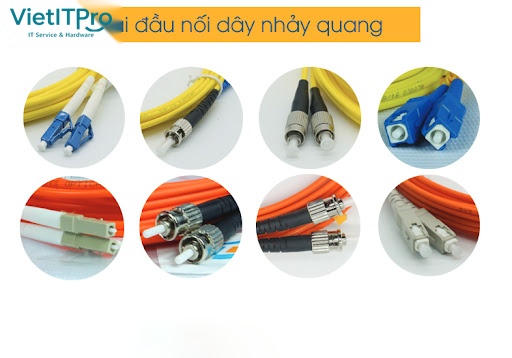

III. Các Chuẩn Đầu Nối Phổ Biến (Connectors)

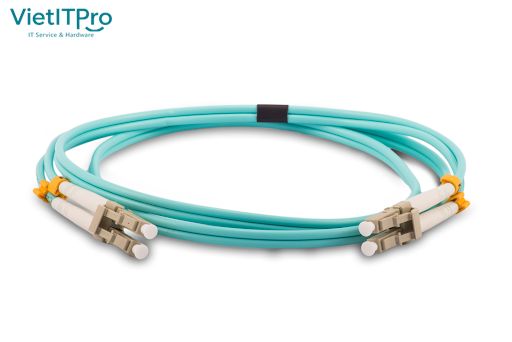

- Đầu nối LC (Lucent Connector / Little Connector): Đầu bấm lẫy vuông nhỏ phi 1.25 mm, là chuẩn mực số 1 cho các module quang SFP/SFP+ trên Switch và máy chủ nhờ tiết kiệm diện tích.

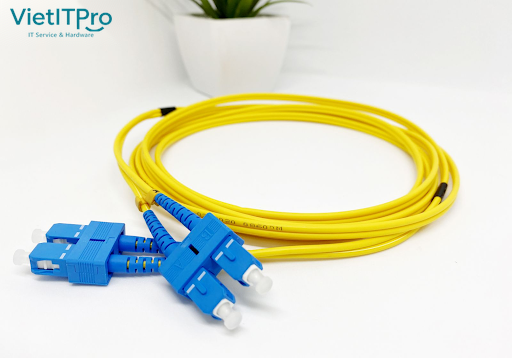

- Đầu nối SC (Subscriber Connector / Standard Connector): Đầu bấm vuông lớn phi 2.5 mm, phổ biến trên các hộp ODF, Modem GPON và Media Converter.
- Đầu nối MPO/MTP: Đầu nối đa sợi (12 đến 24 sợi quang trong 1 đầu cắm duy nhất), chuyên dùng cho module quang 40G QSFP+ và 100G QSFP28 trong Data Center.
