1. TỔNG QUAN KIẾN TRÚC VI MẠCH VÀ LUỒNG NĂNG LƯỢNG APC SRT3000XLI
Dòng APC Smart-UPS SRT 3000VA (SRT3000XLI) hoạt động theo nguyên lý Double Conversion Online (VFI - Voltage and Frequency Independent). Không giống như các dòng Line-Interactive (như SMT hay SUA series) sử dụng rơ-le chuyển mạch khi mất lưới, dòng SRT duy trì khối nghịch lưu (Inverter) hoạt động liên tục 100% thời gian để tái tạo điện áp đầu ra chuẩn Sine tinh khiết (THD < 2%), cách ly hoàn toàn các sự cố biến động điện áp lưới đầu vào.
[Khối EMI / Surge Filter]
│
▼
[Mạch Chỉnh Lưu PFC Boost]
│
┌──────────────┴──────────────┐
▼ ▼
[DC BUS (+380V)] [DC BUS (-380V)]
│ │
├─────────────────────────────┤
│ │
▼ ▼
[Khối Sạc Battery] [Mạch Nghịch Lưu H-Bridge]
(Buck/Flyback PWM) (4x IGBT High-Frequency SPWM)
│ │
▼ ▼
[Hệ Ắc-Quy 96VDC] [Bộ Lọc LC (1.2mH / 10uF)]
│
▼
[Khối Bypass Relay]
│
▼
[Đầu Ra AC 230V]1.1. Cấu trúc đường nguồn và các mức điện áp danh định trên Mainboard
Để chẩn đoán chính xác các pan bệnh liên quan đến Inverter Fault và Mất nguồn sạc ắc-quy, kỹ sư cần nắm vững hệ thống điện áp chuẩn tại các điểm đo (Test Points) trên bo mạch chính:
2. PHÂN TÍCH NGUYÊN LÝ LỖI KHÉP KÍN: FAULT INVERTER KHÔNG NẠP ĐIỆN ẮC-QUY
Hiện tượng dòng SRT3000XLI đồng thời báo Fault Inverter (Mã lỗi hệ thống 0x0200 / Output Short or Inverter Bridge Fault) và Không sạc bình ắc-quy (Battery Charger Fault) không phải là hai sự cố độc lập. Trong thiết kế kiến trúc bo mạch APC SRT Series, hai khối này có sự phụ thuộc lẫn nhau rất chặt chẽ về mặt phần cứng:
[Sự cố Ngắn mạch IGBT Nghịch lưu]
│
▼
[Dòng điện tăng vọt I_ce]
│
▼
[Đánh thủng cách ly Optocoupler Driver (ACPL-332J)]
│
▼
[Xung điện áp cao xông ngược vào Đường Control Logic 15V/5V]
│
▼
[Vô hiệu hóa PWM Controller / DSP khóa lệnh phát xung Sạc]
│
▼
[Hệ Thống Rơ-le Omron Chuyển Sang Bypass Cơ Khí Trạng Thái Khẩn Cấp]- Khối sạc (Charger) lấy nguồn trực tiếp từ High-Voltage DC Bus (± 380VDC): Khi mạch nghịch lưu cầu H (H-Bridge Inverter) gặp sự cố đánh thủng IGBT (Short Circuit C-E), đường nguồn DC Bus ngay lập tức bị tụt áp nặng hoặc kích hoạt mạch bảo vệ quá dòng phần cứng (Hardware Overcurrent Protection - OCP). Mạch DSP trung tâm lập tức ngắt toàn bộ xung PWM cấp cho bộ biến đổi Buck/Flyback của khối sạc để bảo vệ an toàn.
- Hệ quả của việc đánh thủng Gate-Emitter (G-E) trên IGBT nghịch lưu: Khi IGBT nghịch lưu bị đánh thủng từ Collector sang Emitter, điện áp cực cao (> 380V) thường xông ngược vào cực Gate, phá hủy các linh kiện thuộc tầng Driver (như Optocoupler cách ly quang, điện trở trở xả, transistor totem-pole). Điện áp đột biến này đánh sụt đường nguồn phụ+15V_DRV, khiến mạch điều khiển sạc mất nguồn nuôi khối phát xung PWM (thường sử dụng IC dòng UC384x hoặc tín hiệu PWM trực tiếp từ DSP).
3. QUY TRÌNH PHÂN TÍCH VÀ SỬA CHỮA thực tế TẠI BÀN KỸ THUẬT
3.1. Thiết bị chuẩn bị cho quá trình chẩn đoán chuyên sâu
Oscilloscope: Máy hiện sóng 2 đến 4 kênh, băng thông tối thiểu 100MHz, tích hợp Que đo cách ly cao áp (High Voltage Differential Probe) 1000V/100MHz. Thiết bị đo trở kháng/điện dung: Đồng hồ DMM Fluke 87V, Đồng hồ đo LCR chuyên dụng đo ESR tụ điện và độ tự cảm cuộn dây (L). Bộ nguồn nuôi DC lập trình được: 0–120VDC / 10A (giả lập chuỗi ắc-quy 96V) và 0–60VDC / 5A. Biến áp cách ly & Tải giả: Biến áp cách ly 230VAC/3000VA, tải trở thanh đốt / bóng đèn Halogen (500W - 2000W). Trạm hàn khò SMD/BGA: Máy hàn nhiệt dung lượng lớn (JBC CD-2BQF hoặc tương đương), máy khò nhiệt chỉnh luồng gió, mỡ hàn Amtech NC-559-ASM.
3.2. Đo đạc nguội (Cold Check) - Phân vùng linh kiện hỏng hóc
Tất cả các thao tác đo nguội bắt buộc thực hiện sau khi đã xả sạch điện áp dư trên dàn tụ lọc DC Bus chính (4× 1500µF / 450V) bằng điện trở xả 1kΩ / 50W. Tuyệt đối không dùng tua-vít để quẹt chập mạch xả điện gây nổ tụ và hỏng mạch in.
[Mainboard APC SRT3000XLI]
│
├── Step 1: Kiểm tra IGBT Cầu H Nghịch Lưu (Q11, Q12, Q13, Q14)
│ ├── Đo R_CE (Chiều thuận/ngược) ──> Yêu cầu: > 100kΩ / OL
│ └── Đo R_GE (Chiều thuận/ngược) ──> Yêu cầu: ~ 10kΩ đến 47kΩ
│
├── Step 2: Kiểm tra Tầng Driver Cách Ly (IC ACPL-332J / HCPL-3120)
│ ├── Đo trở kháng Pin VCC2 - VEE ──> Yêu cầu: > 10kΩ
│ └── Đo điện trở Gate Rg (10Ω - 22Ω) & Diode xả ngược (1N4148)
│
├── Step 3: Kiểm tra Khối Sạc Bình Ắc-Quy (Charger Stage)
│ ├── Đo MOSFET Sạc High-Side/Low-Side (IRFP460 / IXTP50N25)
│ ├── Đo thông mạch cuộn sơ cấp/thứ cấp Biến áp xung Sạc
│ └── Đo Diode Chỉnh Lưu Đầu Ra Sạc (MUR1560 / STTH12R06)
│
└── Step 4: Kiểm tra Hệ Thống Rơ-le Chuyển Mạch Bypass (Omron Relays)
├── Đo trở kháng tiếp điểm NC/NO (Chủ động/Thụ động)
└── Đo trở kháng cuộn dây kích 12VDC (Thường ~150Ω đến 320Ω)Bảng thông số đo trở kháng chuẩn tại tầng nghịch lưu & khối sạc (Đo nguội)
3.3. Bóc tách sơ đồ nguyên lý phần cứng và phân tích nguyên nhân hư hỏng
3.3.1. Phân tích Mạch Nghịch Lưu Cầu H (H-Bridge Inverter Topology)
Cầu H nghịch lưu trong APC SRT3000XLI gồm 4 nhánh công suất IGBT chịu áp 600V/60A. Tín hiệu SPWM được vi xử lý DSP xuất ra với tần số chuyển mạch 20kHz, đi qua các IC Optocoupler cách ly cao tốc (ACPL-332J) có tích hợp chức năng bảo vệ chống bão hòa (Desaturation Detection - DESAT).
+VBUS (+380V)
│
┌───────┴───────┐
│ │
┌──┴──┐ ┌──┴───
│ Q11 │ │ Q13 │ (High-Side IGBTs)
└──┬──┐ └──┬──┐
│ │ D_desat │ │
│ ├───┤◄─┐ │ ├───...
│ │ │ │ │
│ │ [ACPL] │ │
│ │ (Driver) │ │
├──┴────────────┼──┴────────────► Đầu ra AC Inverter (Qua L-C Filter)
│ │
┌──┴──┐ ┌──┴──┐
│ Q12 │ │ Q14 │ (Low-Side IGBTs)
└──┬──┐ └──┬──┐
│ │ │ │
└──┴────────────┴──┴────┐
│
[Shunt] (R_sense 0.005Ω)
│
-VBUS (-380V) ────────┴───── Ground ReferenceChức năng bảo vệ DESAT: Mạch DESAT theo dõi điện áp V_{CE(sat)} của IGBT khi đang dẫn. Khi có hiện tượng ngắn mạch tải hoặc lọt dòng đồng thời giữa nhánh trên và nhánh dưới (Cross-Conduction/Shoot-Through), điện áp V_{CE} vọt lên cao (> 7V). Pin DESAT của ACPL-332J lập tức dâng áp lên quá ngưỡng6.5V, IC Driver kích hoạt chế độ "Soft Turn-Off" ngắt Gate an toàn và kéo chânFAULT về mức thấp để báo ngắt khẩn cấp cho DSP. Cơ chế hư hỏng thực tế: Khi một IGBT (ví dụ Q11) bị lão hóa hoặc suy giảm khả năng chịu đựng nhiệt lượng (T_j > 175°C), điện trở R_{DS(on)} tăng mạnh dẫn đến đánh thủng cực C-E. Ngắn mạch C-E kéo theo toàn bộ điện áp +380VDC xông thẳng qua Diode bù nhiệt tích hợp bên trong cực Gate, đánh tan chân Output của ACPL-332J. Kết quả là toàn bộ mạch Driver của nhánh đó bị thiêu rụi, điện trở Gate 10Ω nổ tung, lây lan sang cả nguồn nuôi +15V_DRV.
3.3.2. Phân tích Mạch Biến Áp Xung Sạc Bình Ắc-Quy (Charger Pulse Transformer Circuit)

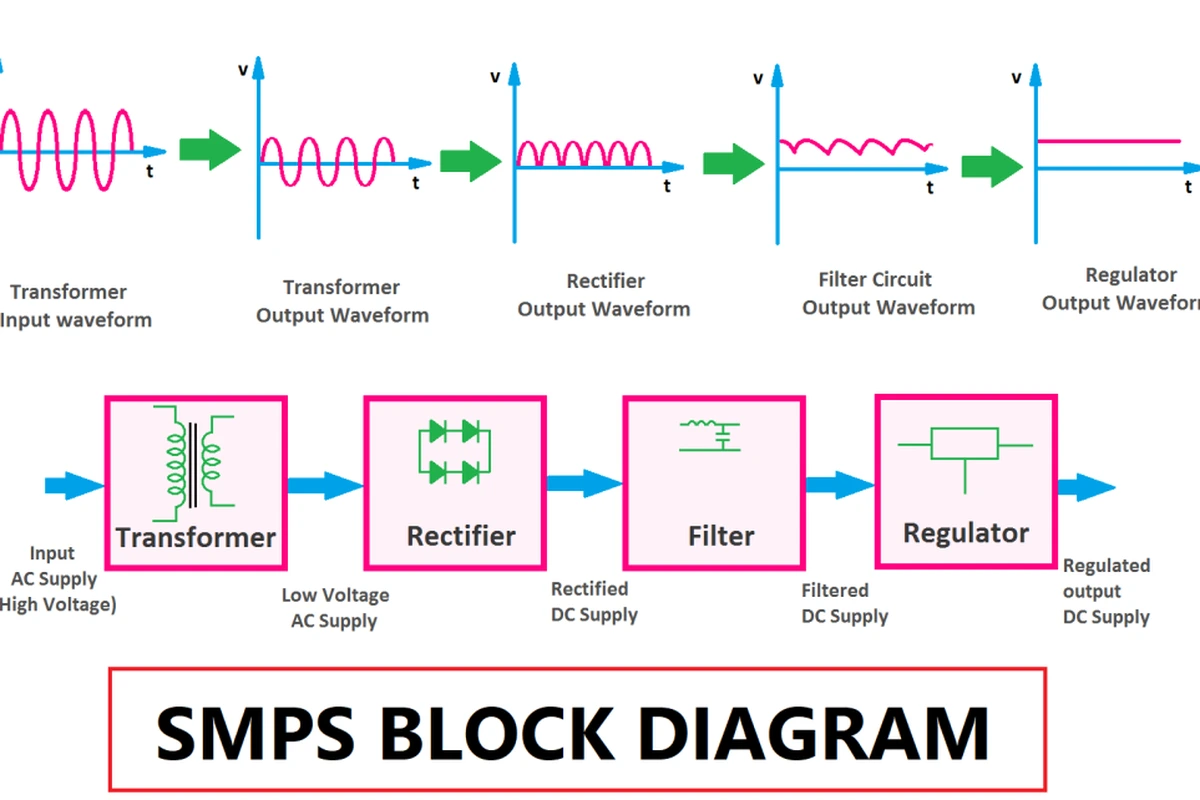

Sạc bình của SRT3000XLI sử dụng cấu trúc Buck Converter hạ áp từ DC Bus kết hợp với Biến áp xung cách ly cao tần. Điện áp input lấy từ +380VDC và -380VDC biến đổi thành điện áp DC sạc ngâm 108.8VDC cho hệ thống ắc-quy 96V.
+VBUS (+380V) ───────┐
│
┌──┴──┐
│ Q301│ (Power MOSFET/IGBT Switch)
└──┬──┐
│ │
│ ├─── [PWM Signal từ UC3845 / DSP]
│ │
├──┴──────────────────────┐
│ │
┌─┴─┐ ┌─┴─┐
│D301│ (Flyback Diode) │ │ (T301 - Biến Áp Xung High-Freq)
└─┬─┐ │ │ Sơ cấp (Primary Winding)
│ └─┬─┐
-VBUS (-380V) ───────┴─────────────────────────┼─┴───────────────────────┐
│ │
▼ ▼
Thứ cấp (Secondary) Mạch Chỉnh Lưu & L-C Filter
│ │
└─────────────────────────┴────► +BAT_OUT (108.8V)Pan bệnh mất điện áp sạc:
- Khi khối Inverter đánh thủng, vi xử lý lập tức khóa tín hiệu kích PWM của IC điều khiển sạc (UC3845 hoặc tương đương) để ngăn chặn thảm họa dòng điện.
- Cường độ dòng điện tăng vọt ở phía nghịch lưu làm biến dạng từ thông trên lõi Ferrite của biến áp xung sạc T301 khi nó nằm gần đường Bus cao áp, dẫn đến hiện tượng bão hòa lõi từ (Core Saturation). Điều này sinh ra các gai điện áp phản hồi chấn động (Voltage Spikes) phá hủy MOSFET sạc Q301 và làm đứt tụ gánh Snubber R-C-D mắc song song với cuộn sơ cấp.
- Cuộn sơ cấp của biến áp T301 bị quá nhiệt, làm chập các vòng dây cách ly bằng vec-ni (Inter-turn Short Circuit). Khi đó, dù khối driver sạc vẫn phát xung PWM nhưng dòng điện sơ cấp vọt quá cao, chạm ngưỡng ngắt OCP của IC PWM, làm mất hoàn toàn điện áp sạc ra bình.
3.3.3. Phân tích Khối Rơ-le Chuyển Mạch Bypass Omron (Omron Bypass Switching Logic)
Toàn bộ quá trình đóng ngắt giữa nguồn Lưới (Line Mode), nguồn Inverter (Online Mode) và nguồn Bypass Khẩn cấp (Maintenance/Fault Bypass Mode) được thực hiện bởi dàn Rơ-le công suất cao của Omron (như Omron G2R-1-E, G4A, hoặc G8P series tùy theo phiên bản bo mạch).
[AC Input Grid] ───┬───► [NO] ────┐
│ ├───► (RLY_BYPASS) ───► [AC Output Terminals]
[Inverter Output] ─┼───► [NO] ────┤
│ │
└───► [PFC] ───┘Hiện tượng rỗ, dính hoặc cháy tiếp điểm Rơ-le: Khi khối nghịch lưu xảy ra lỗi ngắn mạch đúng vào thời điểm UPS đang mang tải lớn (> 2000W), DSP chỉ thị chuyển tải khẩn cấp sang đường Bypass trong khoảng thời gian < 4ms. Lúc này, một dòng hồ quang điện rất mạnh (Arcing) phát sinh giữa tiếp điểm Động (Common) và tiếp điểm Thường Mở (NO) của rơ-le Omron. Hậu quả: Dính tiếp điểm (Welded Contacts): Rơ-le bị hàn chết tiếp điểm do nhiệt độ hồ quang cao chảy kim loại. Dẫn đến chập ngược đầu ra Inverter với nguồn lưới AC Input, khiến nổ cầu chì đầu vào hoặc sập Aptomat tổng. Tăng điện trở tiếp điểm (R_contact > 2Ω): Tiếp điểm rơ-le bị oxy hóa nặng hoặc đóng muội than, gây ra sụt áp lớn trên đường truyền công suất, tạo ra nhiệt lượng khổng lồ làm chảy chân nhựa rơ-le, bong tróc đường mạch in (Pad/Trace) trên PCB.
4. QUY TRÌNH PHAY MẠCH, THAY THẾ VÀ PHỤC HỒI CHUYÊN SÂU
4.1. Thay thế linh kiện bán dẫn công suất khối Inverter
Bước 1: Tháo bỏ linh kiện hỏng
Sử dụng trạm hàn gia nhiệt đáy (Preheater) để nâng nhiệt độ bo mạch chính lên 100°C - 120°C nhằm tránh hiện tượng cong vênh bo mạch và bong tróc các đường mạch in nhiều lớp (Multi-layer PCB). Dùng tay hàn công suất 150W xả thiếc đồng thời tại các chân G, C, E của IGBT (Q11–Q14).Bước 2: Phục hồi và cân bằng thông số cực Gate
Không được phép chỉ thay thế IGBT mới mà không kiểm tra toàn bộ linh kiện vệ tinh thuộc tầng Driver. Thay mới 100% các Optocoupler cách ly lái IGBT: ACPL-332J (hoặc HCPL-3120). Kiểm tra và thay thế các điện trở SMD xả cực Gate: R_g = 10Ω / 1206 / 1%, Diode kẹp nhanh1N4148mắc song song với R_g. Kiểm tra Diode cảm biến DESAT (D_{desat} - sử dụng Diode xung siêu nhanh High-Voltage SiC hoặc Ultrafast Diode như MUR160 / BAW76).Bước 3: Đóng IGBT mới đúng thông số và cân bằng
Sử dụng linh kiện chính hãng chuẩn sai số ghép cặp (Matched Pair). Khuyến nghị dùng IXFH60N60X3 hoặc FGH60N60SMD (600V / 60A). Vệ sinh bề mặt tản nhôm cách điện bằng Cồn IPA 99%. Bôi keo tản nhiệt gốm (Silicon Thermal Grease) độ dẫn nhiệt > 4.5W/m.K. Siết ốc cố định IGBT vào tản nhiệt với lực siết cân bằng0.6Nm để tránh làm nứt lõi Silicon bên trong.[ Tản Nhiệt Nhôm ]
────────────────────────
[ Tấm MICA Cách Điện ]
────────────────────────
[ Keo Tản Nhiệt Gốm ]
────────────────────────
[ IGBT TO-247 Back-plate ]4.2. Xử lý và quấn lại/thay thế biến áp xung sạc T301 & Khối PWM Sạc
- Tháo kiểm tra biến áp xung T301:
- Cuộn sơ cấp (Primary):L_p ≈
